天正TR暖通软件

产品编号：1044 浏览次数：0次

TR- Hvac V3.0介绍

TR天正暖通软件V3.0是一款全新的三维BIM辅助设计软件。软件基于Autodesk公司的Revit设计平台。

软件包括:暖通风系统、暖通水系统和其他工具三大模块。暖通风系统和暖通水系统按照专业的设计流程分为系统设置、管线布置、设备布置、连接、编辑、标注、计算、统计等模块。支持管线和立管的绘制，并可多管绘制、沿墙绘制。支持风口、阀门附件、散热器、风机盘管等暖通常用设备的布置。支持设备连管、散干\立连接、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对管线\风管、设备等进行标注。支持管线、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。提供了多专业间协同开洞以及管道避让功能。

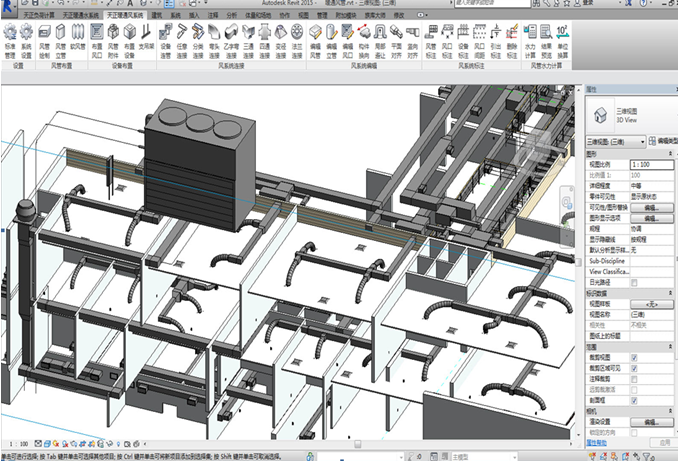

暖通风系统设计

暖通风系统按照专业的设计流程分为系统设置、风管布置、设备布置、连接、编辑、标注、计算、统计等模块。支持风口、阀门附件、风机盘管等暖通常用设备的布置。支持设备连管、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对风管、设备等进行标注。支持风管水力计算，一键提取风管系统，支持设定计算条件、控制条件，计算结果可赋回图面，自动调整风管截面尺寸，支持输出excel计算书。支持风管、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。

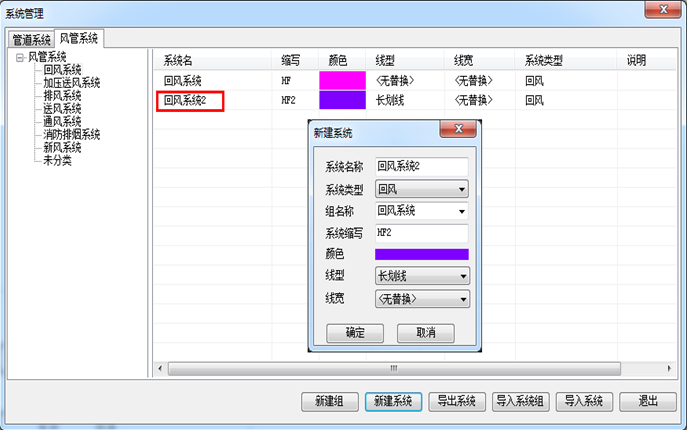

系统设置：综合水管、风管的所有系统分类及系统类型，支持系统类型的增加、删除，支持管线颜色、线型、线宽的统一修改。所有改动均适用于后续管线绘制、编辑等操作。

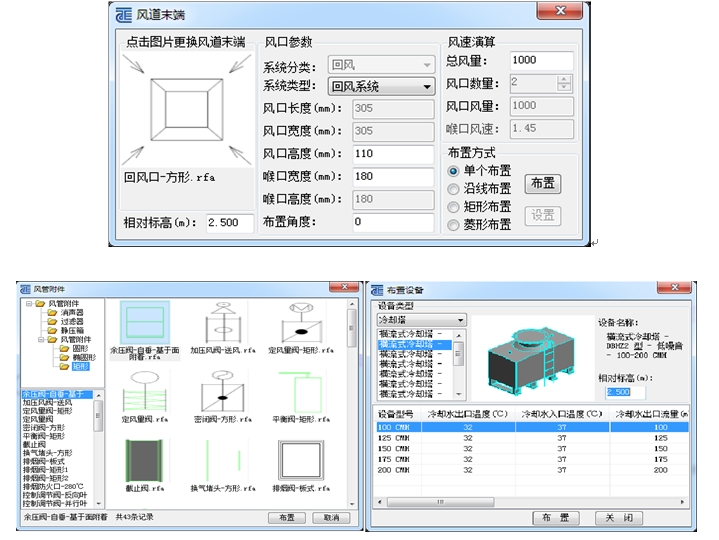

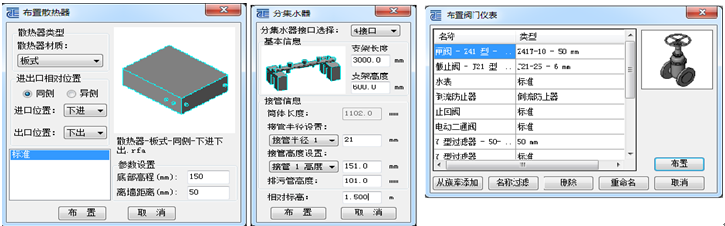

设备布置：软件提供丰富风口、风管阀件等设备族库；支持多种方式风口布置功能；快速绘制风管阀门阀件、过滤器、静压箱、消声器等附着于管线的设备。

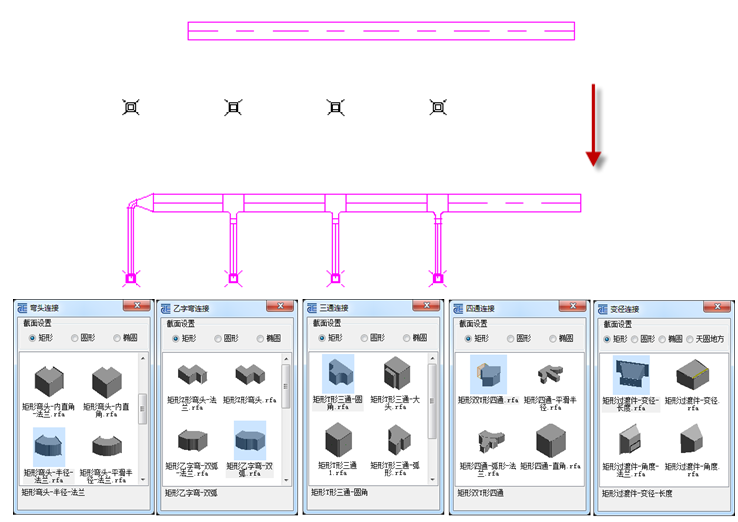

风系统连接：软件提供风口、风管自动连接功能；支持图面框选一根风管、多个风口批量连接并生成连接件；支持图面框选一根风管、多个设备批量连接并生成连接件；自动延伸，自动生成连接构件，并可设置是否带有标记。

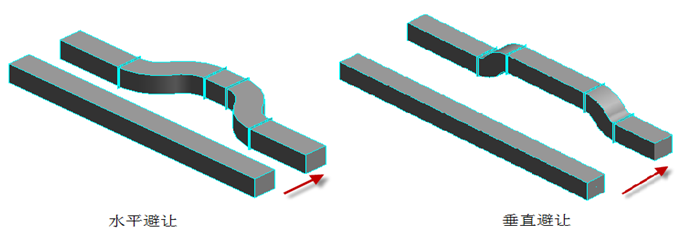

风系统编辑：快速完成风管、立管、设备、构件等对象的各种修改编辑；编辑后构件间保持联动关系，提高设计改图效率；软件同时提供局部避让命令，适用于风管局部升降和局部偏移，用于风管的绕梁、绕柱处理。

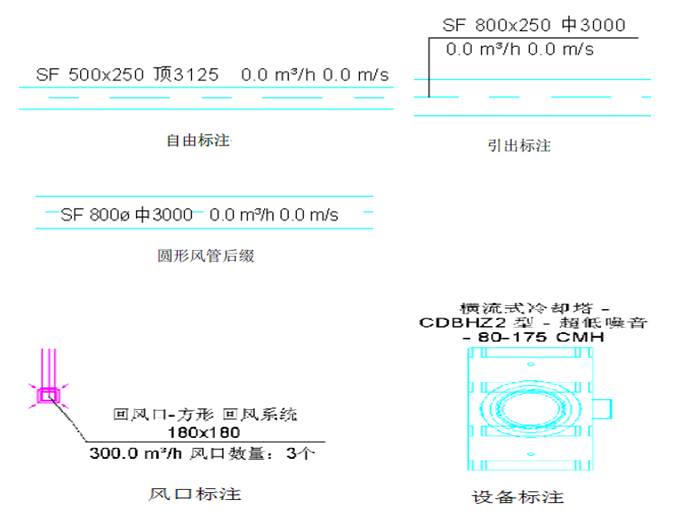

风系统标注：软件提供自由标注和引出标注两种标注样式标注风管；提供风口、设备、风口间距、引线标注等多种标注工具，满足暖通风系统基本出图需求。

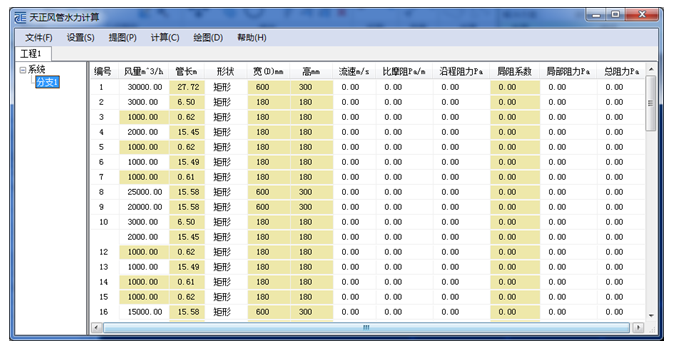

风系统计算：风管水力计算支持一键提取风系统，计算界面就操作方式与T20操作方式保持一致，支持修改计算条件及计算控制条件，支持将计算界面赋回图面，自动更新风管截面尺寸，支持输出excel计算书。

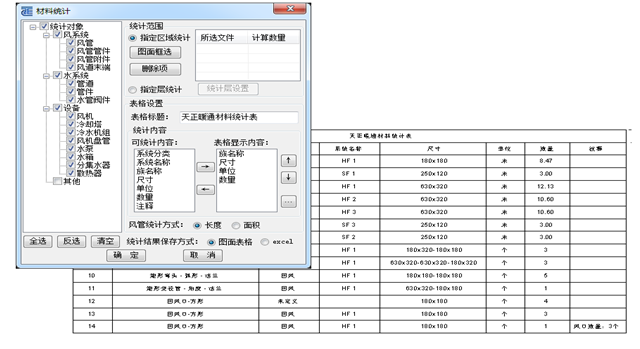

材料统计：统计范围支持图面框选和指定层，对图面风管、水管、设备、阀门等内容进行统计，可以表格形式插入到图面，也可输出统计表格。

暖通水系统设计

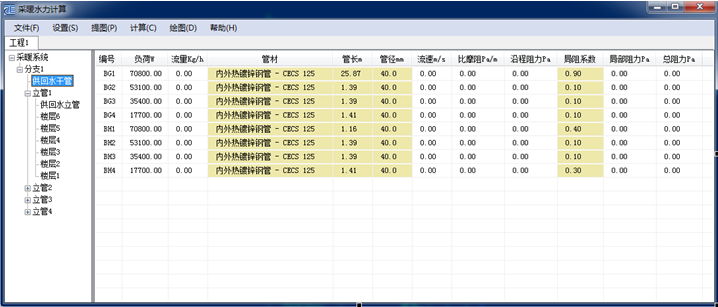

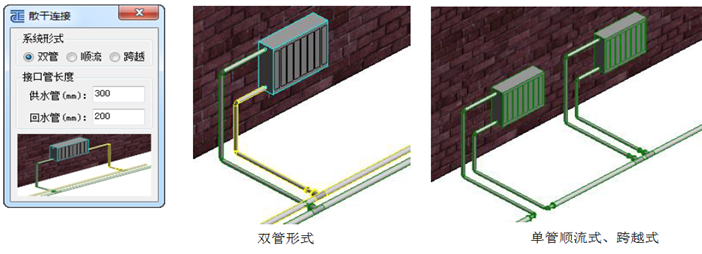

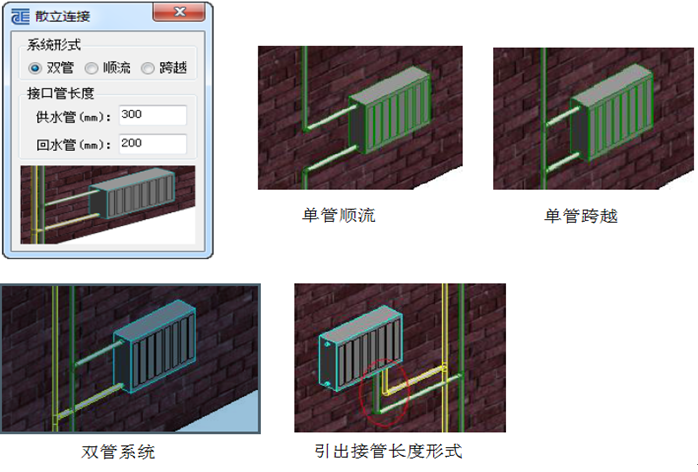

暖通水系统按照专业的设计流程分为系统设置、管线布置、设备布置、连接、编辑、标注、计算、统计等模块。支持管线和立管的绘制，并可多管绘制、沿墙绘制。支持设备连管、散干\立连接、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对管线、设备等进行标注。支持水管水力计算、采暖水力计算，支持一键提取系统/分支，支持修改设计条件，控制条件，支持将计算结果赋回图面，自动更新管径，支持输出excel计算书。支持管线、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。

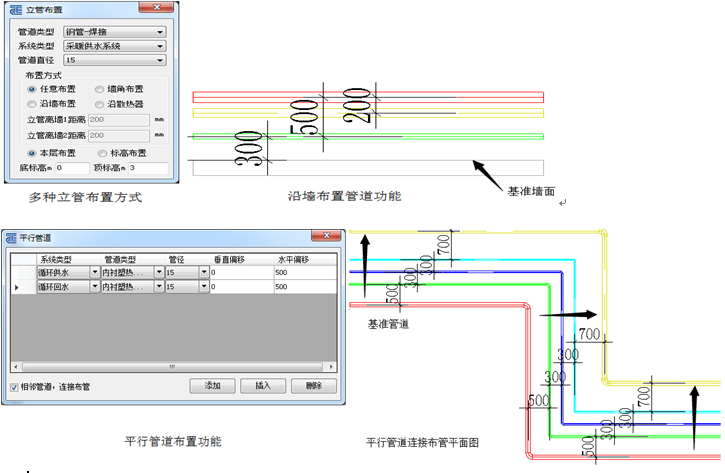

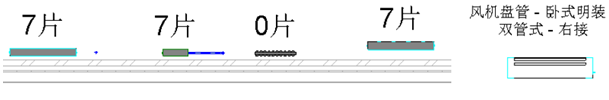

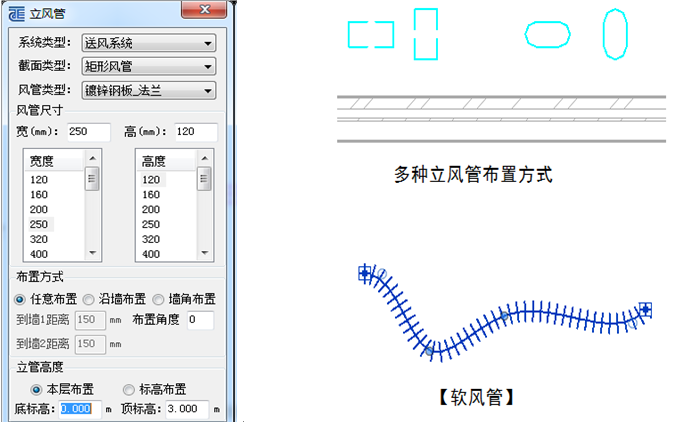

专业水管布置工具：水平管线支持沿墙布管、平行布管等功能，立管支持沿墙、墙角、沿散热器布置等功能。
