一、功能模块概述



TR天正电气V8.0是三维BIM辅助设计软件。软件基于Autodesk 公司的BIM平台。它是天正公司总结多年从事电气软件开发经验,将我国现行规范和软件使用紧密结合,从设计师的角度出发,充分的考虑了设计工程师的使用习惯设计而成。软件一共分为17部分,分别为:设置、设备、导线、线管、桥架、电缆沟、变配电室、支吊架、系统图、电缆敷设、标注统计、计算、协同开洞、通用工具、链接管理、图纸布局与其他工具,每一个部分均按照设计师的设计流程来组织软件功能,将专业化和BIM平台智能化紧密结合,有效的降低了设计人员采用BIM平台进行设计的难度,显著的提升了设计效率,体现了专业设计与快速建模相结合的软件设计理念。

TR天正电气V8.0:支持WIN10+ WIN11 Autodesk Revit 2018-2023中英文版(64位)。

二、主要功能

(一)

设置

提供电气设置、系统设置、桥架设置、过滤器设置功能 。

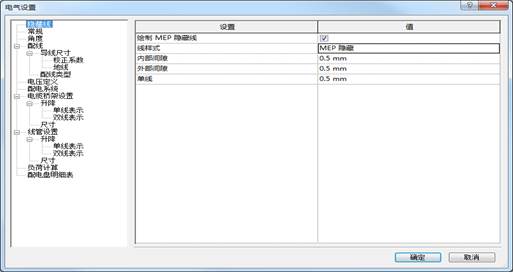

电气设置调用Revit命令,并对配电系统、配电类型与线管尺寸进行扩充和改善,使得软件默认数据更加适应中式电气设计系统。

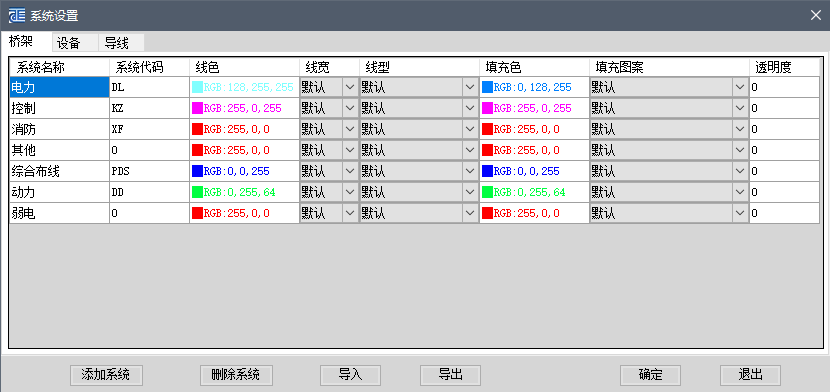

电气系统设置功能,实现当对前项目电气系统的分类和编辑管理。为桥架、电气设备、导线创建系统分类,不同系统的显示样式支持自定义。创建系统分类的同时生成相关的过滤器。 弥补了revit没电气系统分类的短板,配合过滤器设置功能,可设置不同系统在视图的显示状态。

q

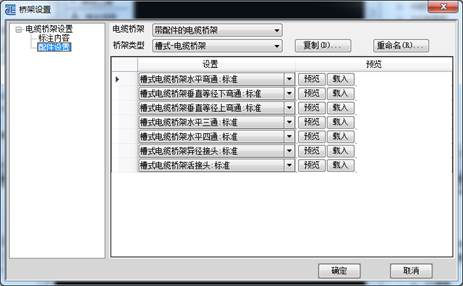

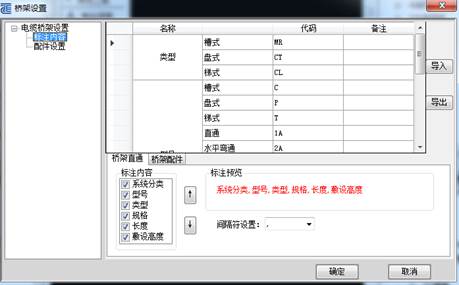

桥架设置单独调出,一次操作就能快速设置,内容相对较全面、形式多样化、标注内容可导入、导出,支持配件载入自创的相关对象族、配件切换预览相对较快速 。

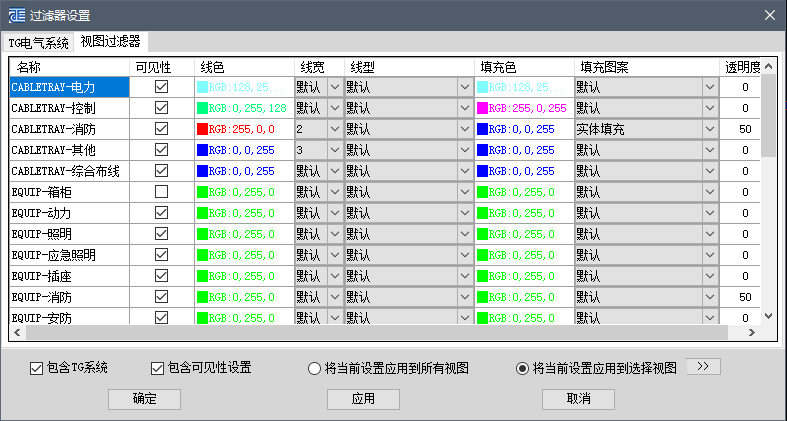

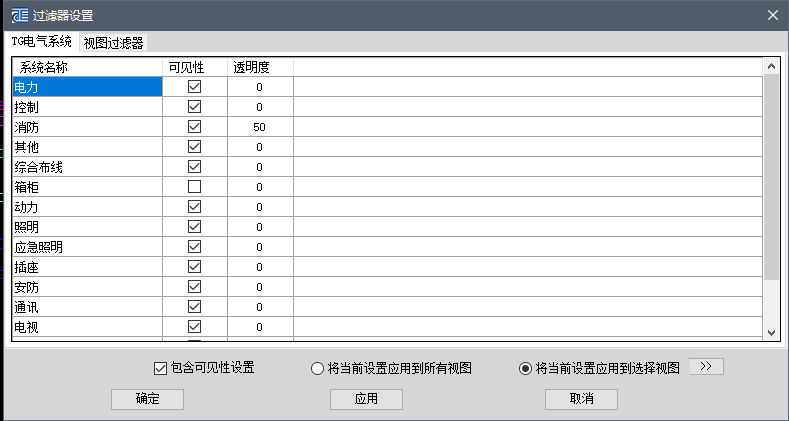

过滤器设置可对当前视图的可见性、颜色、线宽、和填充图案等进行设置,也可将当前设置应用到所有平面视图,支持导入导出功能,大大节省设计师在统一项目标准上需要耗费的时间 。

s

(二) 平面设备

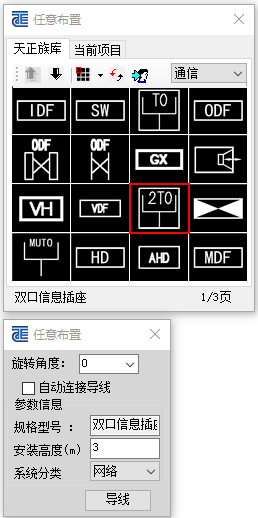

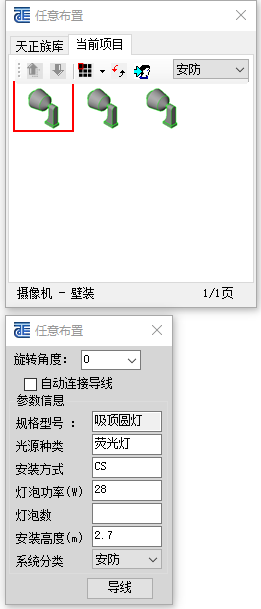

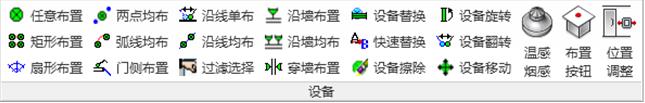

提供多种布置方式,支持设备替换、旋转、翻转等功能,还可快速布置按钮,对当前视图的过滤器进行设置。该方式与T20风格统一,便于操作,多种布置方式采用循环操作,大大提高了设计师绘图效率。

3

沿墙布置:可自动识别分段墙,更加实用、快捷、智能化。

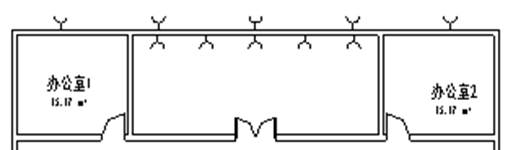

布置按钮:可批量在消火栓箱上自动布置按钮,根据对话框设置自动计算按钮生成位置。

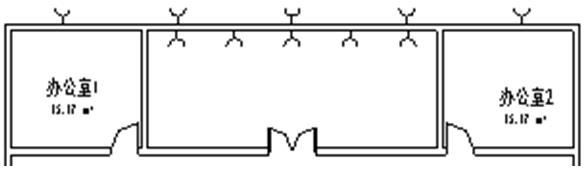

门侧布置:支持批量对开关距门侧位置的设定与调整 。

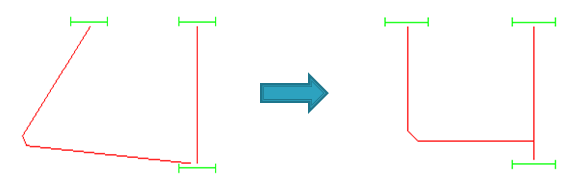

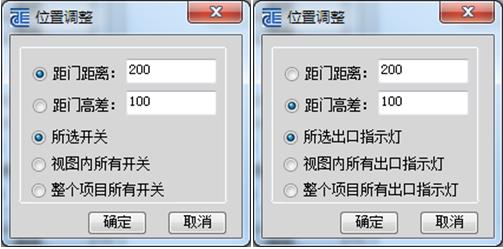

位置调整:支持一键调整开关和门框指示灯位置。

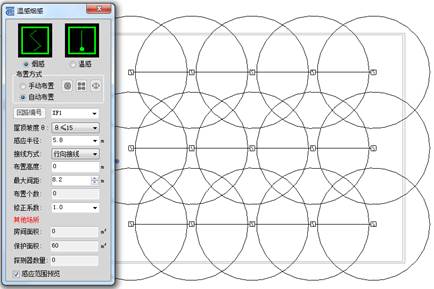

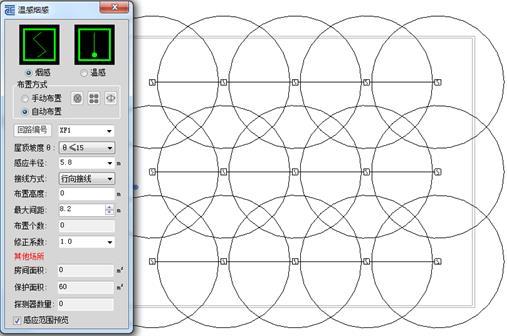

温感烟感:提供自动布置和手动布置两种方式;接线方式与感应半径布置高度等参数均可以进行设置,在布置过程中可以进行感应范围预览。

自动吸顶:对项目内布置的电气设备进行吸顶调整,调整其距楼板或天花板的底面布置离。支持多方式对项目内的设备进行筛选,支持识别外部链接模型的楼板、天花板。

s

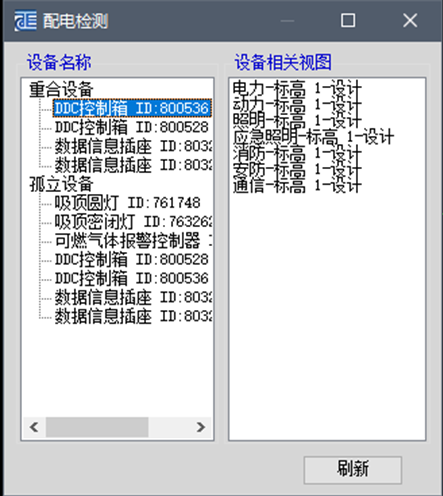

配电检测:检索项目当中未接入到回路或位置重合的设备,即检测孤立或重叠的设备。随着选中的设备名称切换显示选中设备所在标高相关的设计平面视图名称。双击视图名称切换到对应视图窗口,且缩放选中的设备到视图中央。

f



(三) 导线

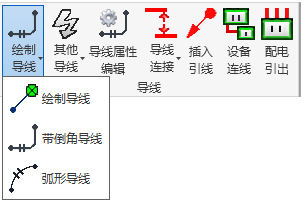

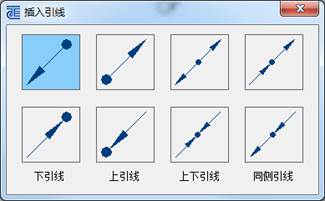

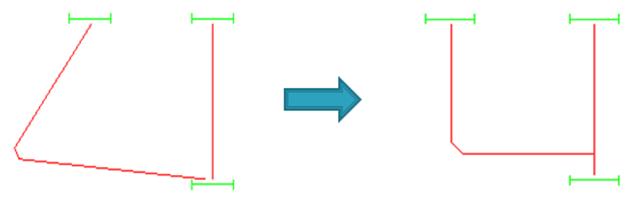

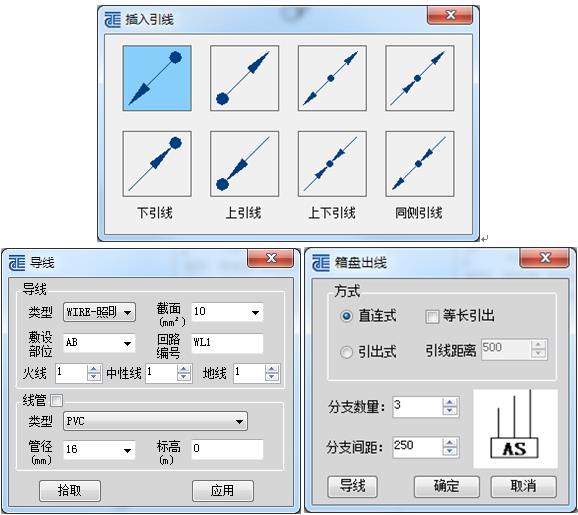

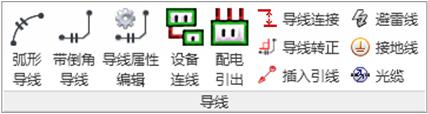

可绘制导线、避雷线、接地线、光缆,可进行导线连接、导线转正、设备之间连线、配电引出以及插入引线和导线属性编辑。导线属性编辑与设备连线均可分别设置火、中、地,前者拾取导线属性功能,更智能化,后者可对设备回路编号进行定义,更加方便、快捷。

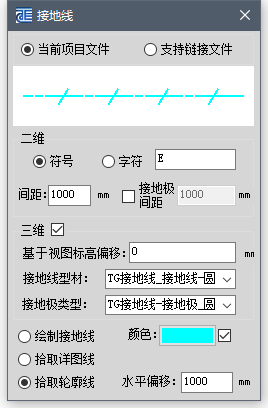

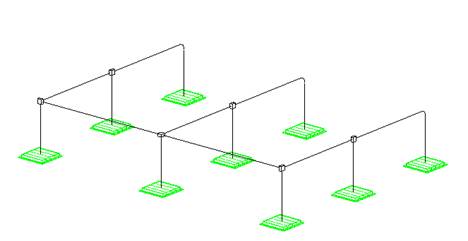

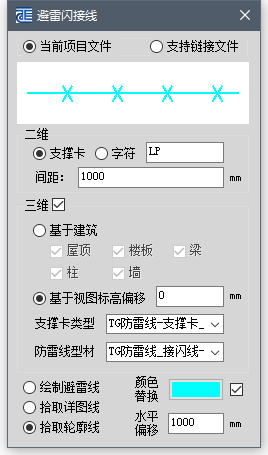

配电引出支持直连式、等长引出、引出式,实现的出线效果更丰富,导线设置也更健全,应功能思路更清晰,操作更方便。防雷线、接地线、光缆支持绘制与拾取两生成三维模型和二维表达,且可在对话框中实时更改参数信息。

(四) 线管

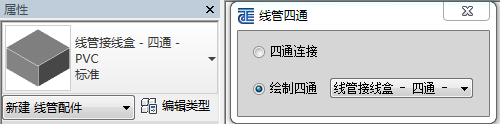

支持线管以及平行线管的绘制,可完成线管与线管以及线管和设备之间的连接,支持导线生成线管且可脱离墙将导线生成线管;根据设置参数进行线管绘制,在绘制的过程中可自动生成线管弯通、线管三通、线管四通等线管配件。

设备连管:选择图中的设备,将其与图中的线管进行连接,支持多个设备的选择。如下图

32

(五) 桥架

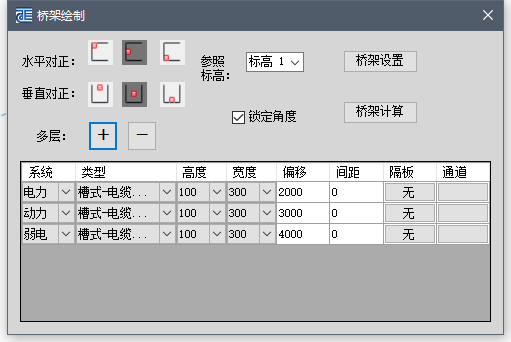

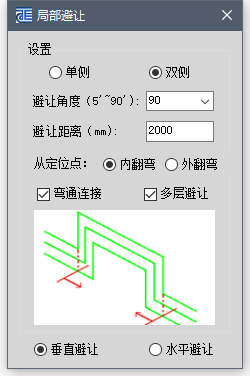

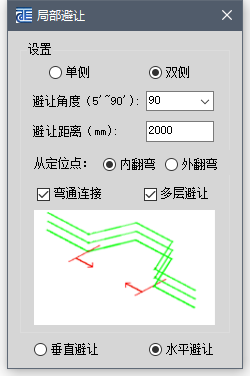

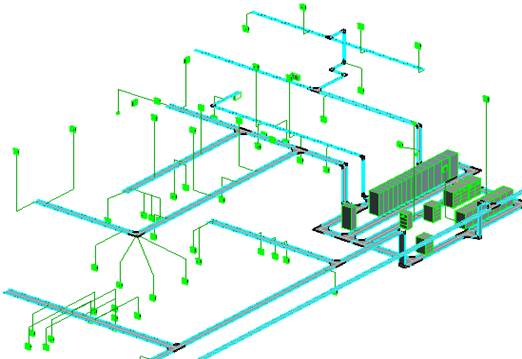

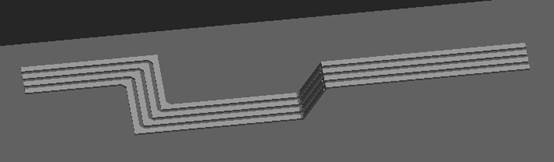

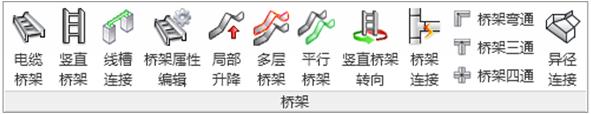

提供桥架、竖直桥架、支架、吊架、桥架配件的基本绘制功能,同时可以实现桥架的精确连接,桥架的局部升降支持调整多层桥架;支持生成多层桥架;绘制过程中自动生成弯通、三通、四通、变径等构件,桥架各部分构件相互关联,拖动一部分其余相关连部分随之联动。

89

454565

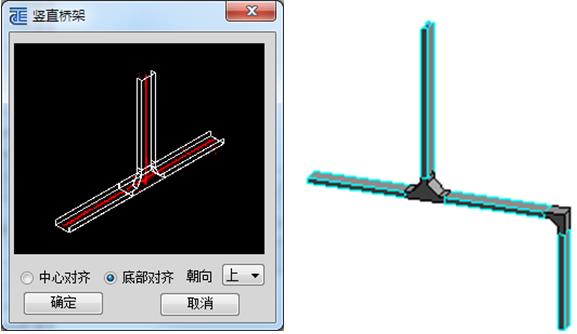

竖直桥架:可生成空间的竖向桥架,自动根据连接关系生成桥架配件弯通、三通

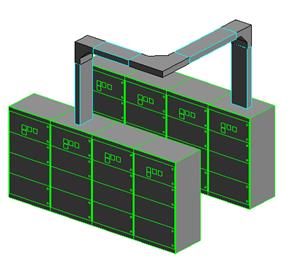

线槽连接:支持配电柜间的线槽连接。分别点击两个配电柜自动线槽连接,可自动生成拐角路径。

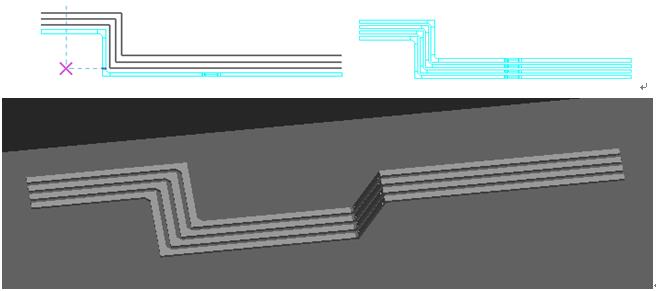

平行桥架:支持一键创建多条平行桥架,自动根据桥架路径偏移相应间距。

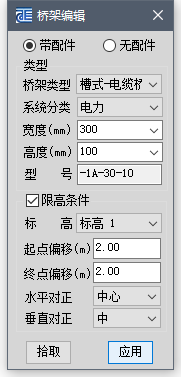

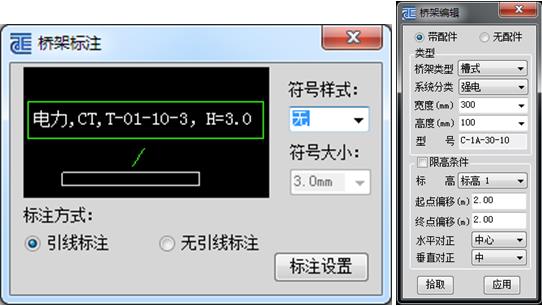

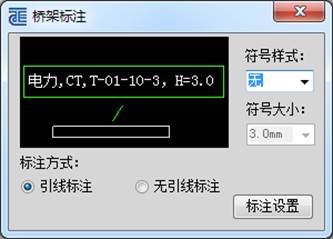

桥架属性编辑:在桥架标注前可对其进行赋值,设定桥架的系统分类、类型和型号;桥架标注时读取这些信息以及桥架高度和长度等。

6

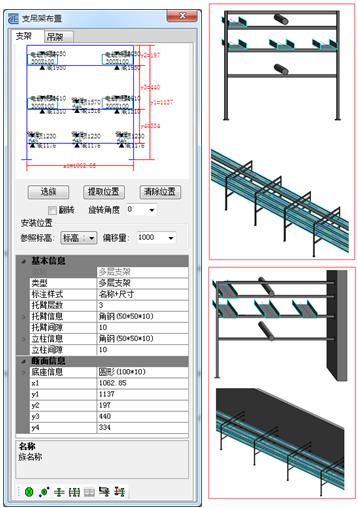

(六) 支吊架

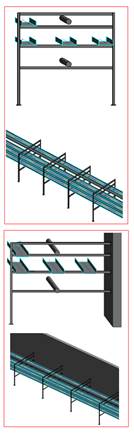

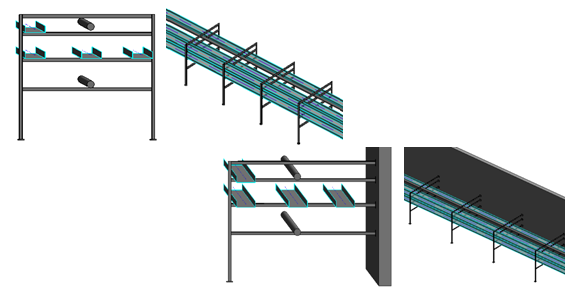

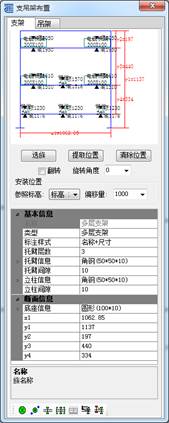

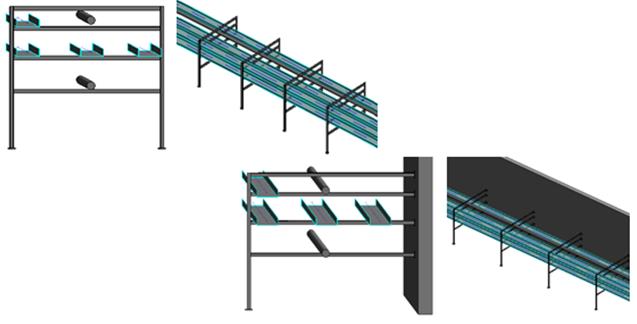

支吊架布置支持根据图面桥架管线等的断面位置关系自动调整支、吊架的各部位尺寸,也支持手动修改各部位尺寸和组件的型材。支持多种布置方式快速布置支吊架,直接将支吊架布置到图面托起桥架、管道的位置。

(七) 电缆沟

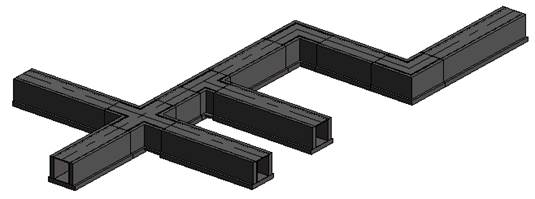

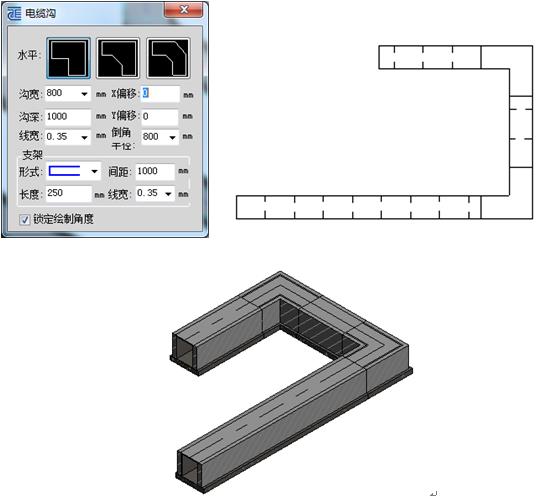

电缆沟绘制模块,内含电缆沟、电缆沟属性编辑、电缆沟连接3个命令,支持绘制、属性和连接关系的编辑。实现revit电缆沟绘制,实现模型二三维准确表达,支持对电缆沟的属性和三维关系编辑。

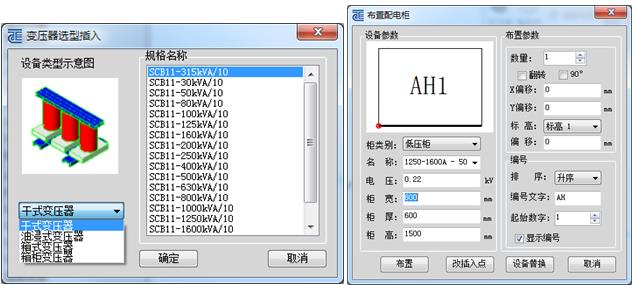

(八) 变配电室

提供丰富变压器族库及尺寸类型;支持变压器及配电柜的绘制功能,能够实现桥架生成电缆沟,还可以对配电柜尺寸做出标注,快速完成变配电室设计。

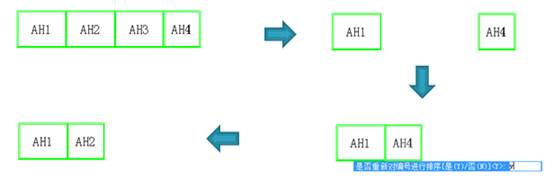

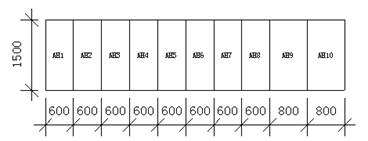

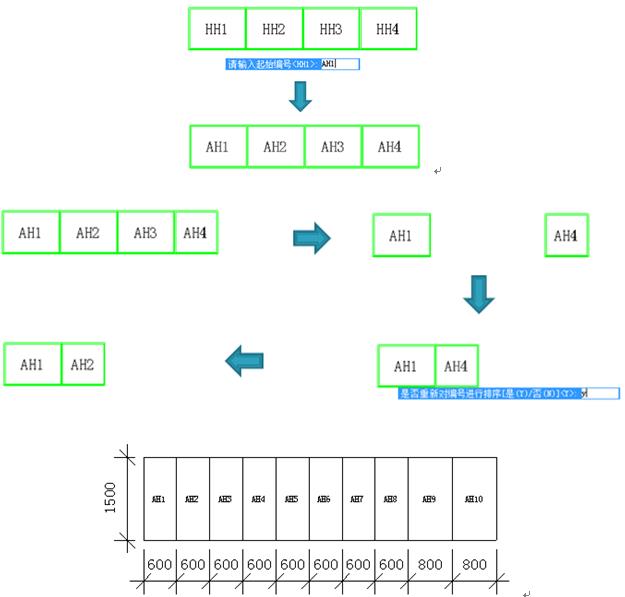

配电柜和配电尺寸在变配电室设计图中按要求个数和尺寸插入配电柜设备;布置完成后,可对其进行尺寸标注。

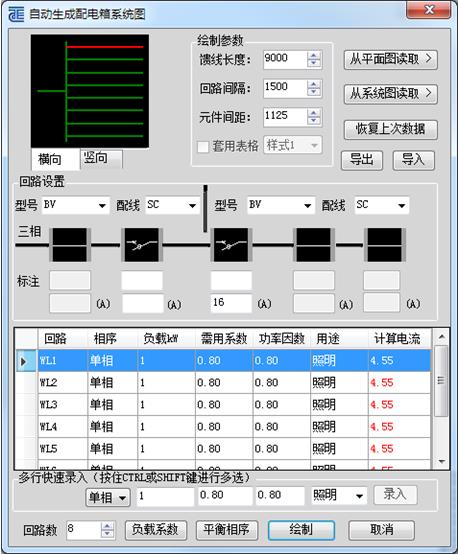

(九) 系统图

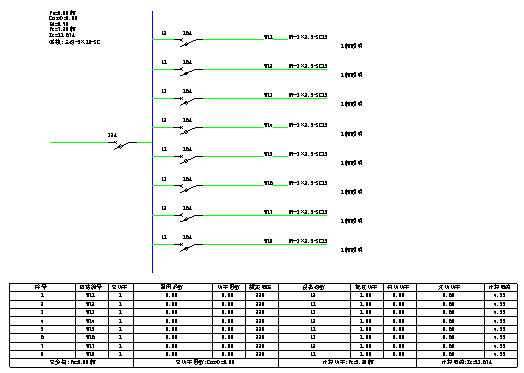

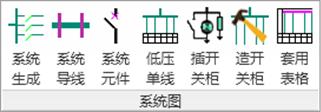

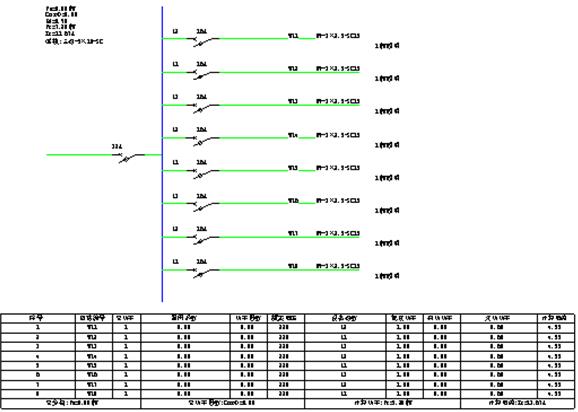

新增天正电气系统图模块,内含系统生成、系统导线、低压单线、插开关柜、造开关柜、套用表格等7个命令。实现了在Revit平台绘制电气系统图,清晰易读的表达电气关系,支持手动绘制导线系统元件到视图组成回路并储存为开关柜常用回路。支持一键套用表格,符合传统电气系统图表达方式。提高了设计效率,弥补了revit中无电气系统图表达这一短板。

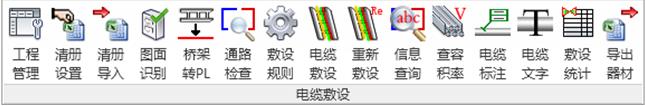

(十)电缆敷设

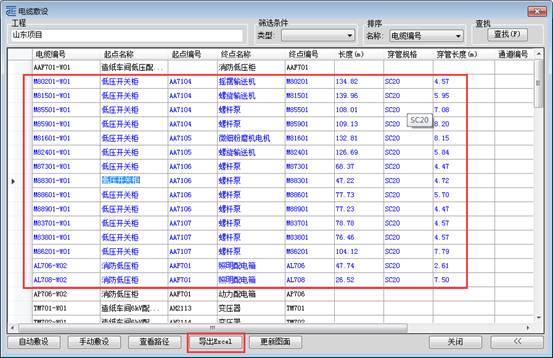

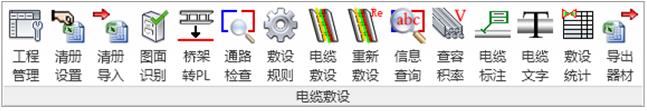

新增天正电缆敷设模块,内含工程管理、清册导入、电缆敷设、敷设统计、查容积率、导出器材、信息查询等15个命令。通过清册表导入,按照设定的敷设规则自动进行电缆敷设;敷设完后支持对电缆敷设路径查看以及对桥架的容积率查询、电缆信息查询,以便使自动敷设满足规范相关要求;最后将敷设的电缆和器材通过导出器材汇总到EXCEL导出到本地。

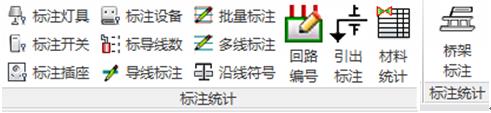

(十一)标注统计

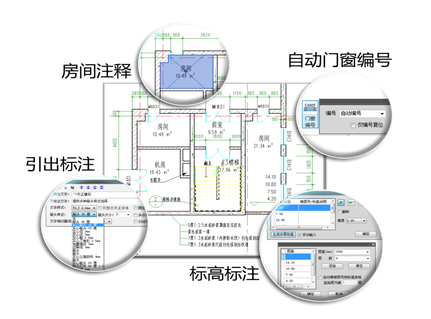

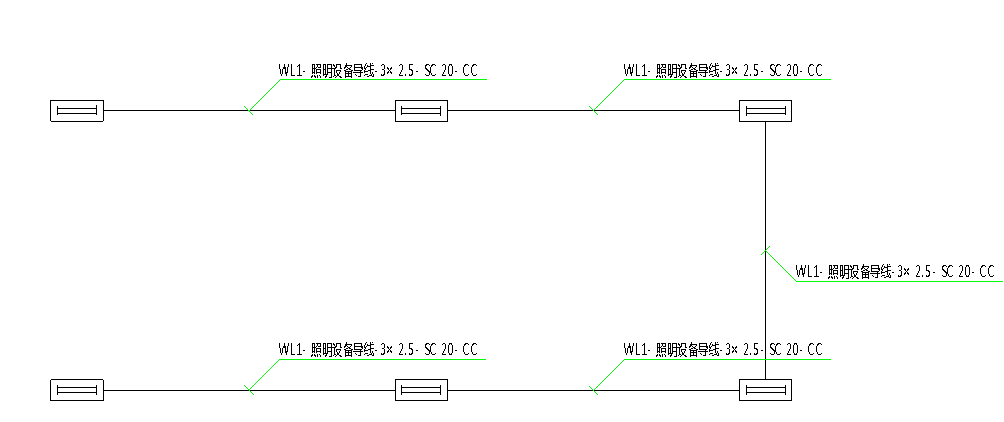

在标注统计这一模块中,支持对图面上的设备进行标注,支持对导线信息、导线根数以及导线回路编号的标注,支持多线标注、批量标注;可以在导线上标注文字或插入箭头, 支持桥架标注,功能基本取自天正 CAD,其中导线标注、标导线数、引出标注、沿线符号、桥架标注样式比较丰富、美观、人性化。

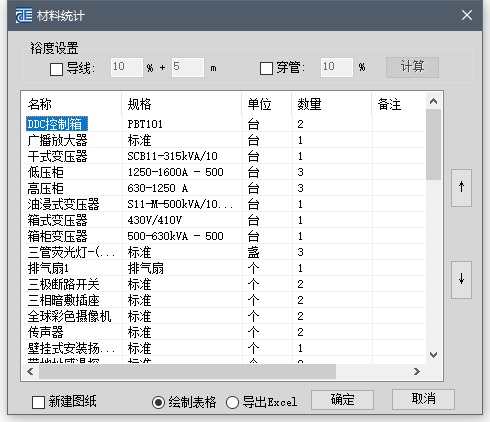

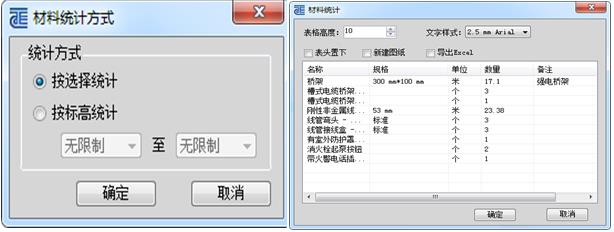

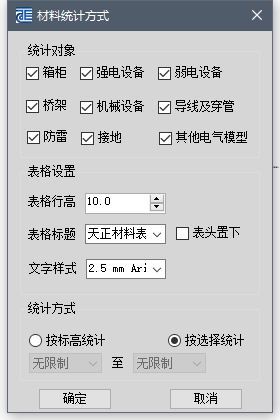

支持在二维视图中对平面设备进行标注;支持对导线信息、导线根数以及导线回路编号的标注;可以在导线上标注文字或插入箭头;支持对电气设备的统计,并将统计结果插入视图或导出Excel表格到本地。

328

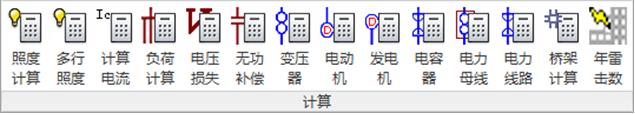

(十二) 计算

多行照度、计算电流、负荷计算、电压损失、无功补偿、电力变压器保护、3~10kV电动机继电保护、发电机继电保护、3~20kV电力电容器、6~110kV母线及分段断路器保护整定、6~20kV线路的继电保护、桥架计算、防雷击数计算等,计算结果均可导出Word或Excel。支持《工业与民用供配电设计手册》第四版。

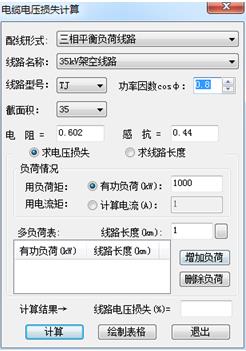

电压损失:支持12种不同线路的计算,更加全面;提供长度拾取功能,可拾取视图中导线或设备线路的长度信息,方便设计师估算,智能快捷

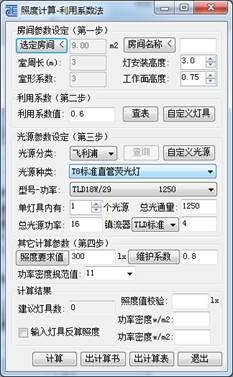

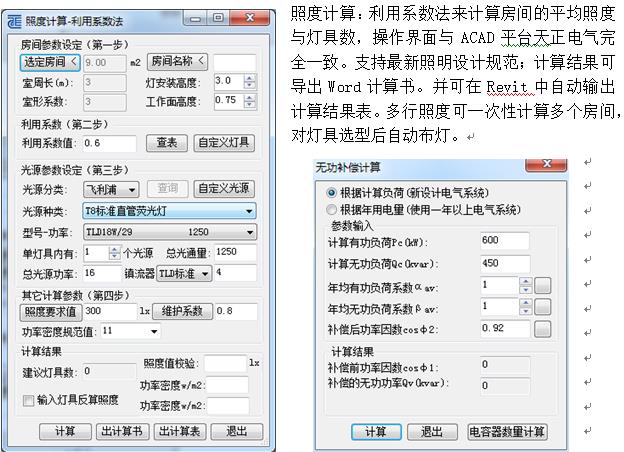

照度计算:利用系数法来计算房间的平均照度与灯具数,操作界面与ACAD平台天正电气完全一致。支持最新照明设计规范;计算结果可导出Word计算书。并可在Revit中自动输出计算结果表。多行照度可一次性计算多个房间,对灯具选型后自动布灯。

无功补偿:可根据计算负荷与年用电量进行计算,提供多种电容器供选择计算,智能、快捷。 强大的数据库供桥架计算、防雷击数计算调用。

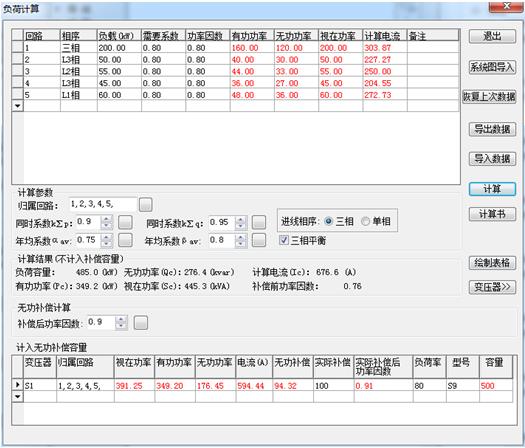

负荷计算:可算出负荷总容量,有功/无功/视在功率、计算电流和补偿器前功率因数,选出合适的变压器,且当实际补偿有值时,可计算出实际补偿后的功率因数,方便设计验证方案。

(十三)天正工具

98

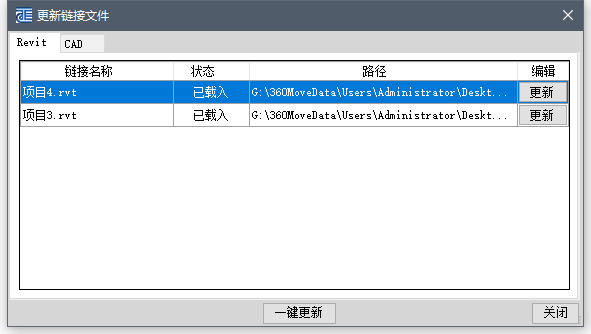

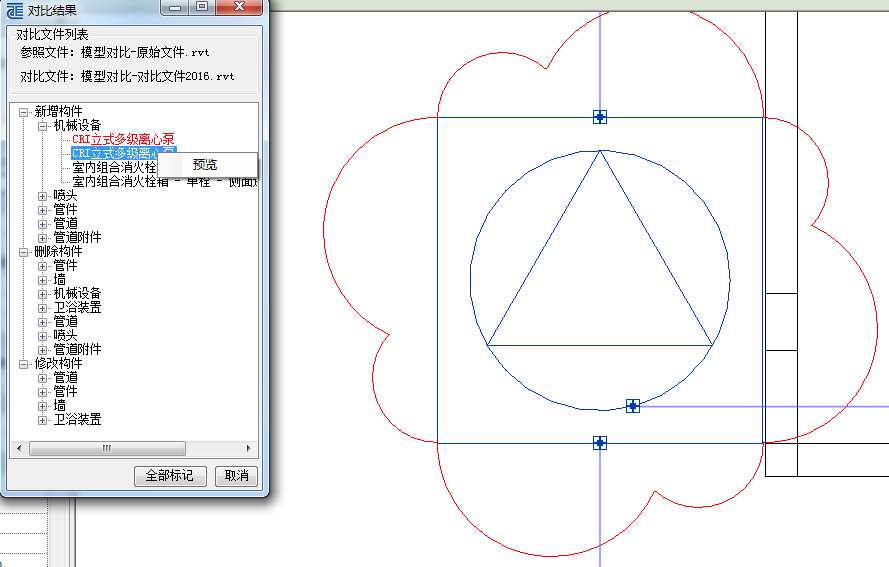

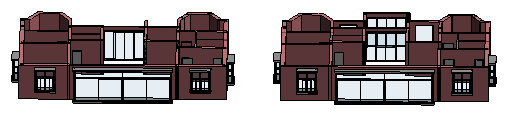

该选项板提供链接管理、图纸布局、标库管理及升级、视图观察工具、天型比对、天正数据联通命令和版本信息命令。链接多文件、链接映射、更新链接文件,支持实现项目文多文件一键链接,支持映射其他文件标高轴网,一键更新链接文件,支持链接CAD文件。楼层标高、视图创建、图纸创建等命令实现批量标高、视图和图纸的创建,视图和图纸关联。天正导入、导出可以实现与基于AutoCAD平台开发的T20天正电气软件模型的互导功能,在一定程度上提高了设计人员的工作效率。提供专业词库、显示隐藏图元等编辑查看命令,以及快捷键的设置导入功能;提供了本版本帮助学习手册,方便广大设计师使用查询。

7845412323

二、软件特色

(一) 专业电气设计与计算工具;丰富的专业族库;与CAD平台天正电气相一致的操作界面;降低学习成本,提高设计效率。

(二) 支持过滤器的多视图一键设置相同参数。批量刷新当前过滤器设置到其他视图平面实现图元颜色替换和显示状态一致性。

(三) 桥架模块支持绘制多层桥架功,支持多层桥架的局部升降一键调整,也支持在绘制过程中基于横向绘制的桥架位置关系自动生成竖向桥架连接件;支持一键生成多层桥架和平行桥架;支持配电柜间的线槽连接。

996123

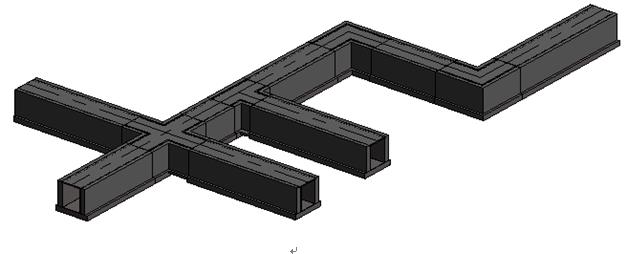

(四) 支持电缆沟的三维绘制和二维出图表达。在绘制过程中自动生成电缆沟的弯通、三通和四通等配件。

(五) 在Revit平台绘制电气系统图,清晰易读的表达电气关系,支持手动绘制导线系统元件到视图组成回路并储存为开关柜常用回路。支持一键套用表格,符合传统电气系统图表达方式。提高了设计效率,弥补了revit中无电气系统图表达这一短板。

(六) 支吊架布置支持根据图面桥架管线等的断面位置关系自动调整支、吊架的各部位尺寸,也支持手动修改各部位尺寸和组件的型材。支持多种布置方式快速布置支吊架,直接将支吊架布置到图面托起桥架、管道的位置板。

(七) 电缆敷设支持通过清册表导入自动进行电缆敷设;支持对电缆敷设路径查看以及对桥架的容积率查询、电缆信息查询,自动敷设满足规范相关要求;将敷设的电缆和器材通过导出器材汇总到EXCEL导出到本地。

(八) 针对BIM出图,天正TR系列定制上百种“标注族”“符号注释族”。力求让专业标注注释符合使用习惯及出图标准;解决困扰设计行业多年的BIM出图难的问题。

(九) 导入导出功能实现了天正CAD与REVIT之间的转换,并且在其他工具中提供族库管理、升级,批量创建标高、视图、图纸功能,天正快捷键、局部三维、专业词库、图元隐藏显示等功能,为设计师提供了多种化繁为简的创建、编辑、查看的天正特色工具。 (在Autocad平台上的T20系列天正电气软件绘制的图纸存成的tgl格式文件,在Autocad平台上的T20系列天正电气软件绘制的图纸被打开如下图:)

(十) 支持WIN10+ WIN11 Autodesk Revit 2018-2023中英文版(64位),满足大众用户的需求水平,且各个版本已达到一个比较稳定的状态。
