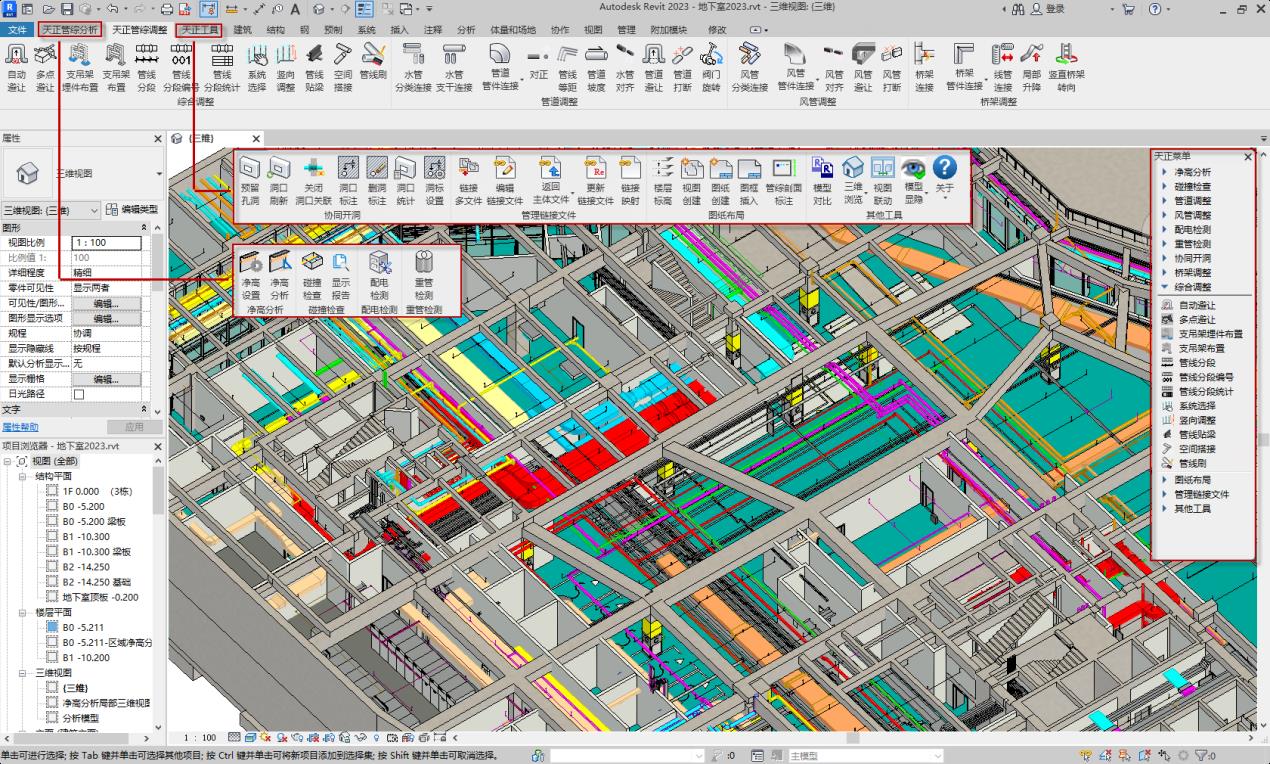

一、功能模块概述



TR机电深化软件V8.0是由北京天正软件股份有限公司基于Autodesk Revit平台研发以机电管综为核心的分析调整类软件。软件以机电管综项目流程为主线进行功能布局,以解决管综阶段的实际痛点为切入点,涵盖了管综分析、管综调整、天正工具等功能模块。支持净高分析、碰撞检查、协同开洞、管综调整等操作;支持配电检测、综合支吊架等操作;支持多视图联动,跨链接文件应用;TR机电深化软件在保障精准的前提下,极大简化了Revit的繁琐操作,功能更符合项目实际流程,应用更贴合使用习惯。

(一) 净高分析选项板

包括净高设置、净高分析命令,可以对房间、空间、区域对象完成净高分析。

(二) 碰撞检查选项板

包括碰撞检查和显示报告命令,可以对项目中的构件进行碰撞检测。

(三) 配电检测选项板

用于检查项目中未接入到回路或位置重合的设备。

(四) 重管检测选项板

用于检查项目中管道的重合,也可检查固定距离范围内的管道重合情况。

(五) 管道调整选项板

提供多种管道连接功能,管道间批量、分类、指定管件的连接操作。

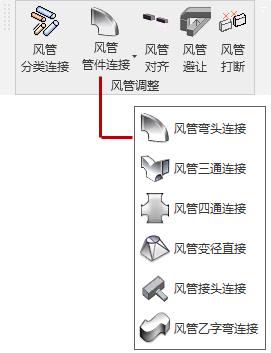

(六)风管调整选项板

提供多种风管连接功能,风管间批量、分类、指定风管管件的连接操作,以及对风管进行对齐、打断和贴梁操作。

(七)桥架调整选项板

该选项板提供桥架连接、桥架弯通、桥架三通、桥架四通、桥架异径连接、线管连接、局部升降、竖直桥架转向相关命令。

(八) 综合调整选项板

该选项板提供支吊架布置、系统选择、竖向调整、管线贴梁、管线打断、管道避让、空间搭接、管道刷相关命令。

(九) 协同开洞选项板

针对机电专业在穿建筑构件位置创建洞口,并对洞口进行标注、统计等。

(十) 图纸布局选项板

该选项板提供楼层标高、视图创建、图纸创建、插入图框、管综剖面标注相关命令。

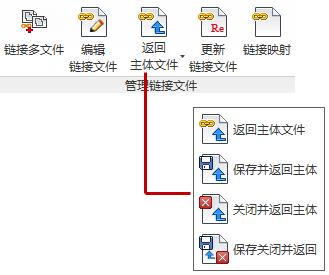

(十一) 管理链接文件选项板

该选项板提供链接多文件、编辑链接文件、返回主体文件、更新链接文件、链接映射相关命令。

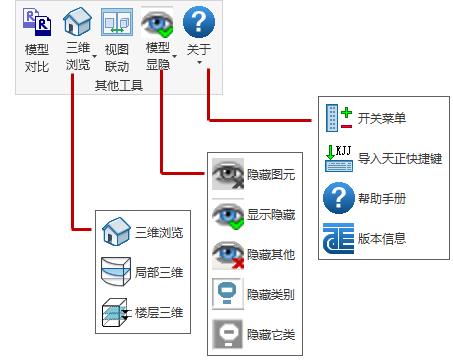

(十二) 其他工具选项板

该选项板提供开关菜单、导入天正快捷键、版本信息、帮助手册相关命令。

二、软件特色

TR机电深化软件包含三个核心模块,管综分析、管综调整和天正工具。TR机电深化软件以项目实际痛点出发,功能命令既符合项目流程,又贴合用户操作习惯,软件操作简单高效,可快速检测项目中如:构件、管道碰撞、净空净高、管道重叠、管道排布不合理等诸多实际问题,并提供相应解决方案。功能命令与项目数据关联,数据实时记录,一处修改,处处更新。为设计阶段中的机电深化,提供高效、智能的设计应用软件。

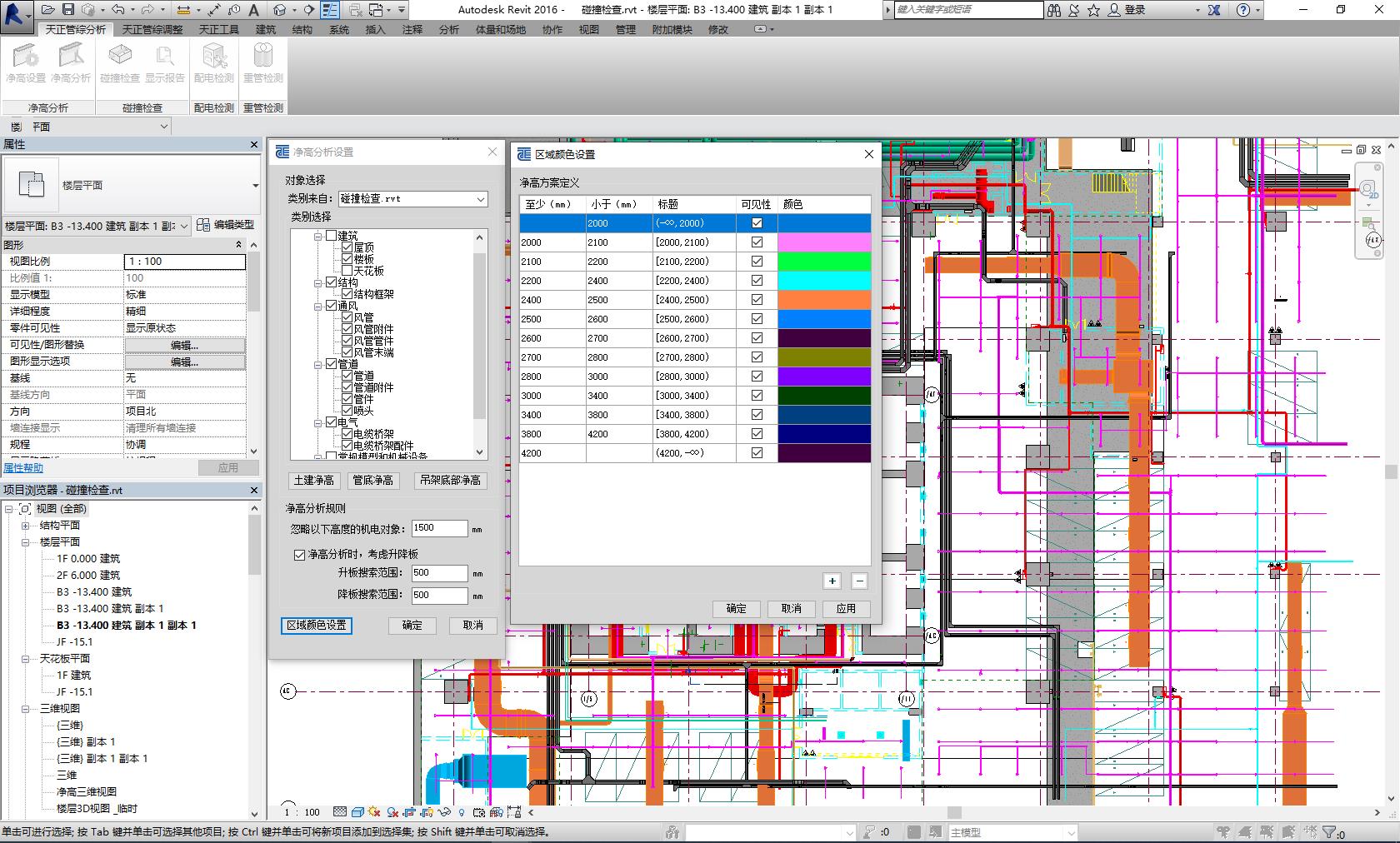

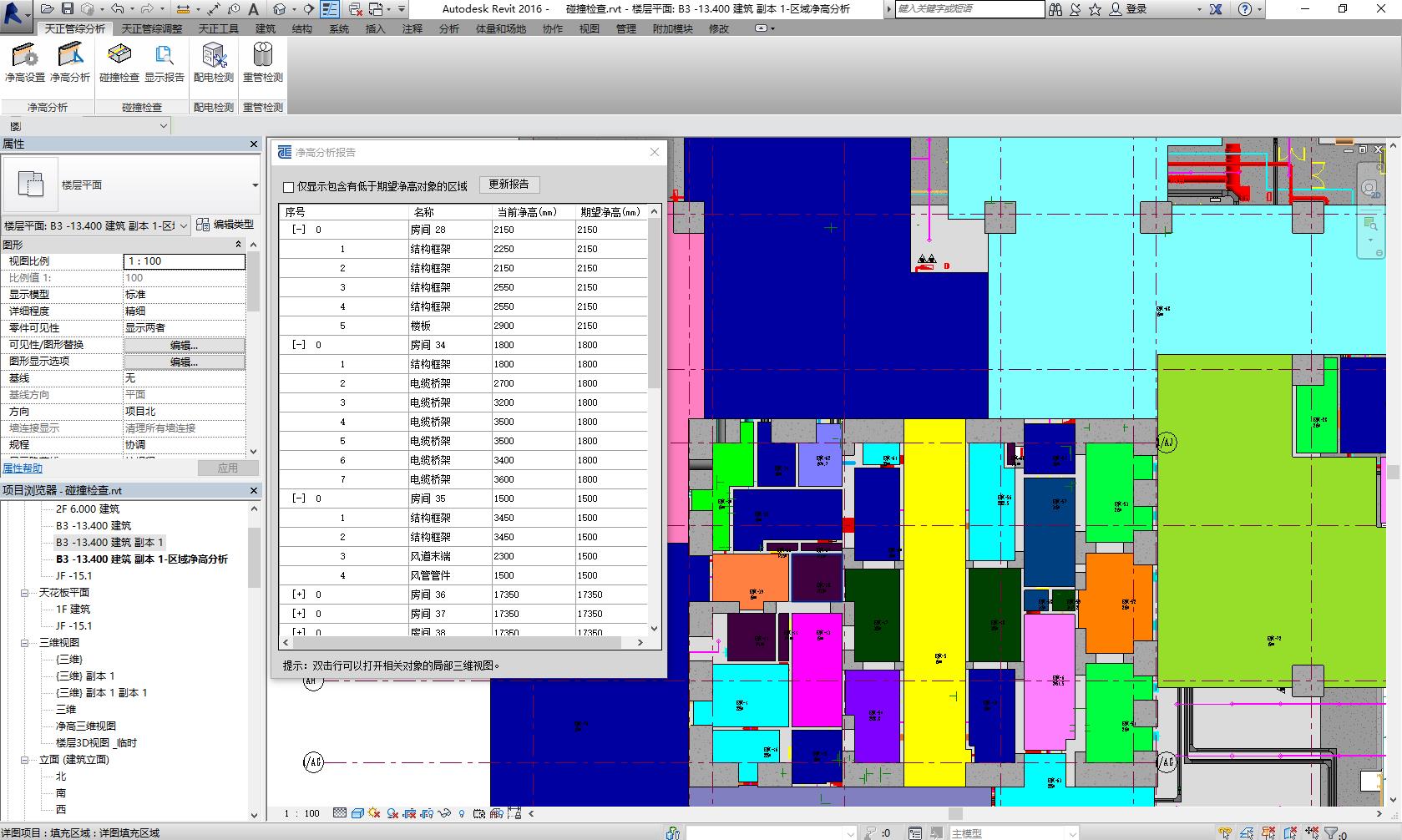

(一) 净高分析

实时净高分析,针对房间、空间、区域不同的对象类别,通过多种选择范围的方式,快速生成净高分析报告,在报告中可以快速在三维视图中定位此构件,及时调整构件信息,实时更新房间净高值。

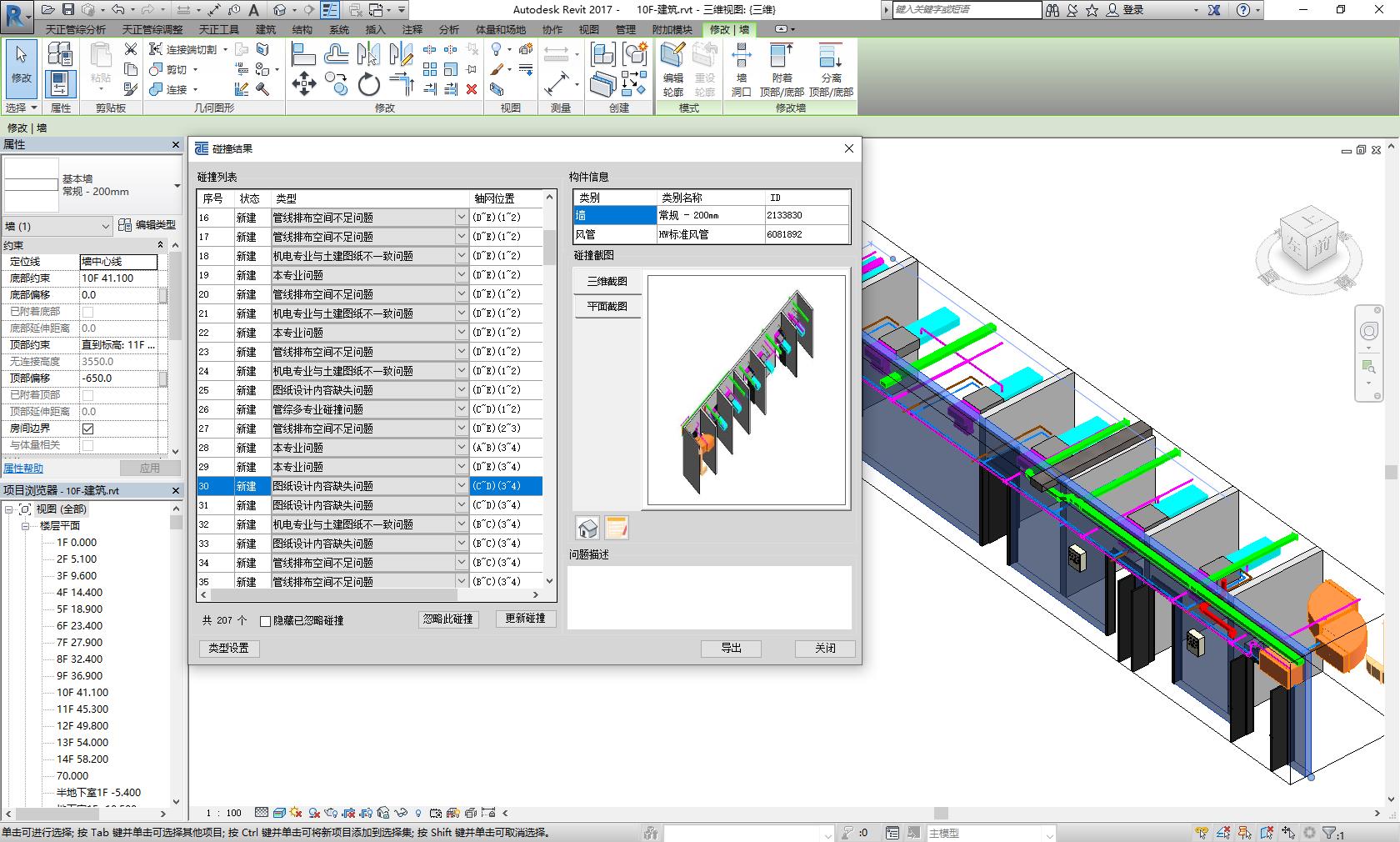

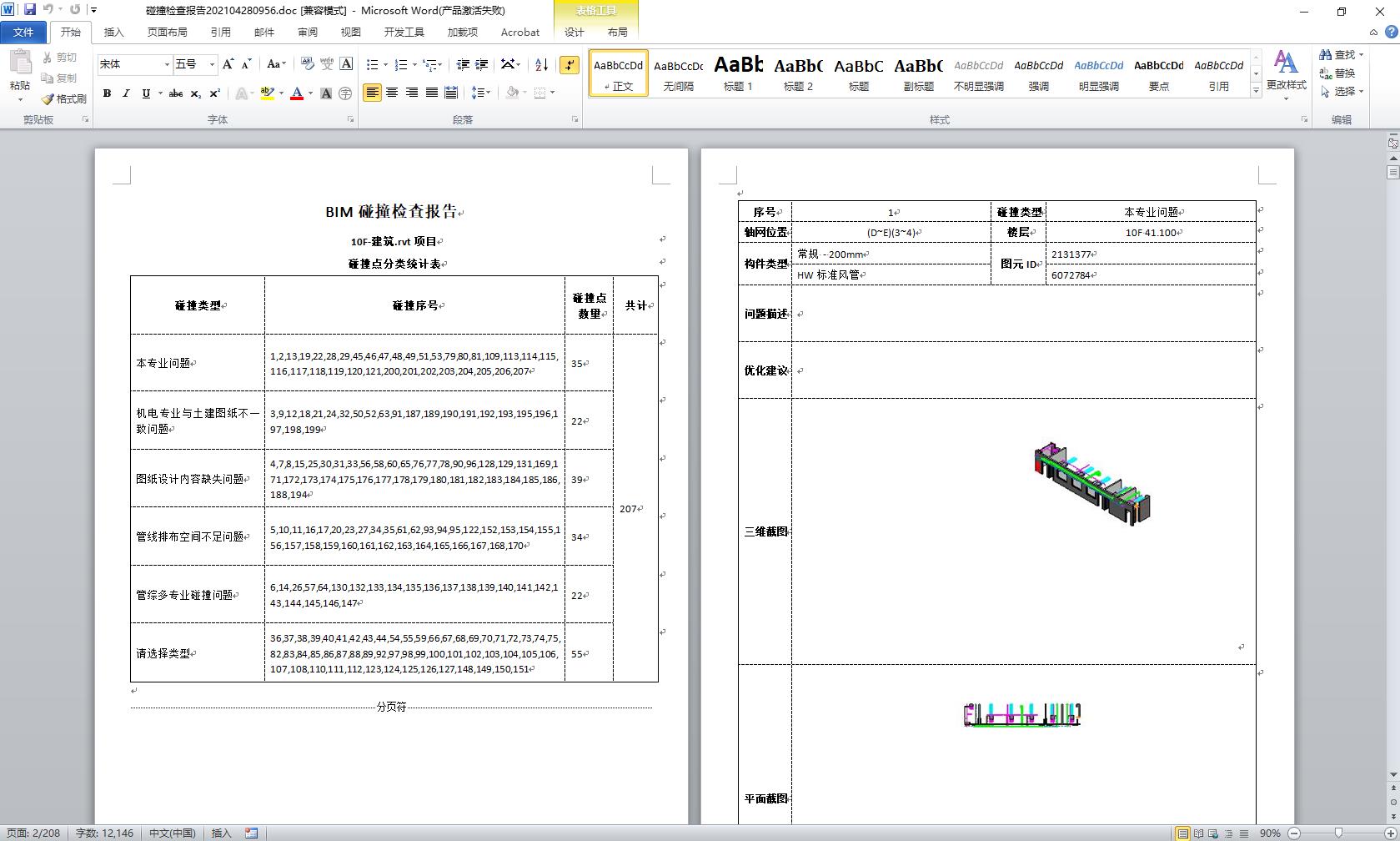

(二) 碰撞检查

碰撞检查支持项目文件选择、构件选择、系统选择及楼层选择多种方式进行范围设置,并可自动生成碰撞点截图,详细记录碰撞点位置和构件信息,点击碰撞列表快速准确定位碰撞点构件,及时调整构件参数,实时更新碰撞结果,并支持手动截图替换系统截图,导出碰撞报告。

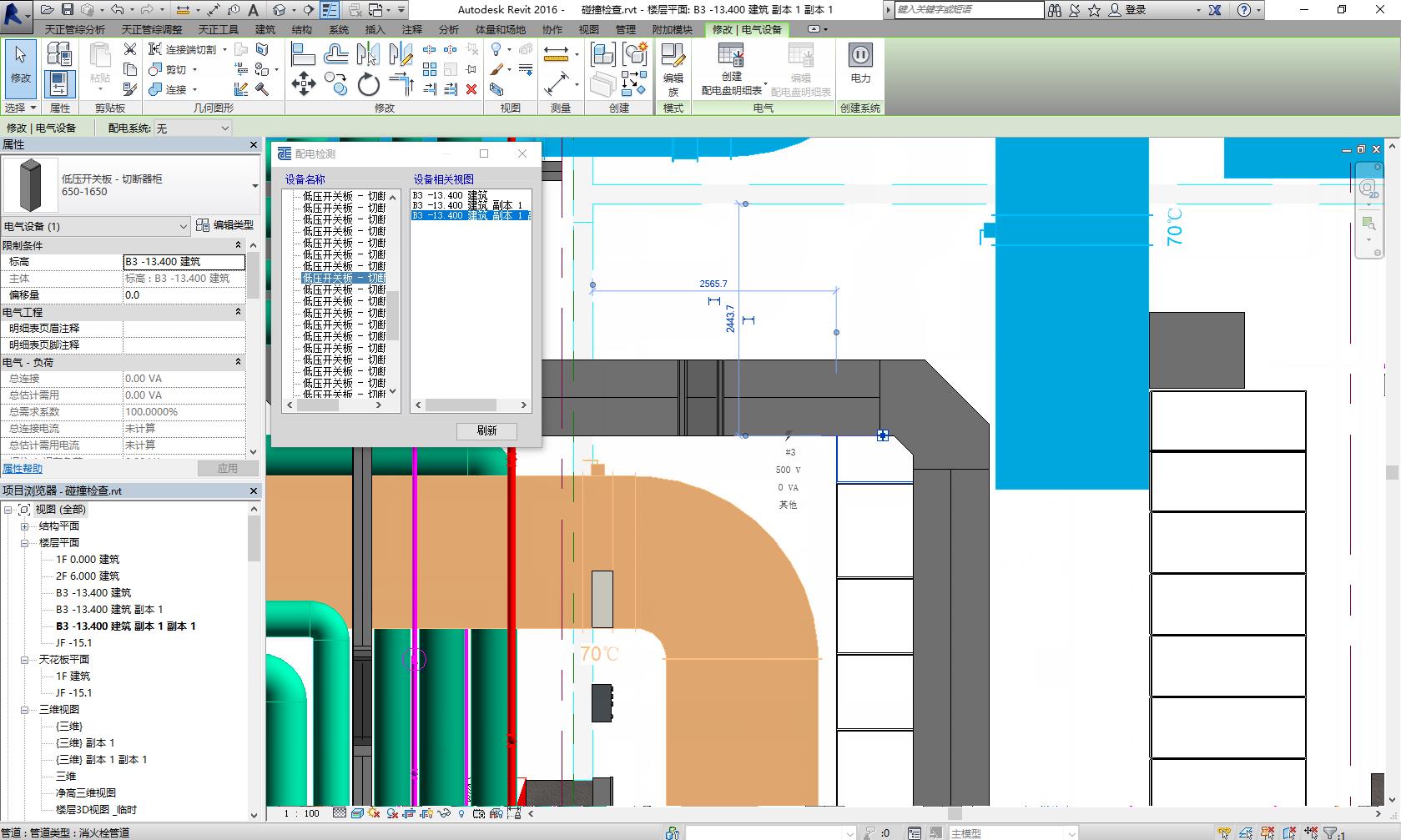

(三) 配电检测

快速检测当前项目所有未接入电气回路电气设备以及位置重合的设备,并能快速定位到此设备,及时修改设备信息,实时更新检测结果。

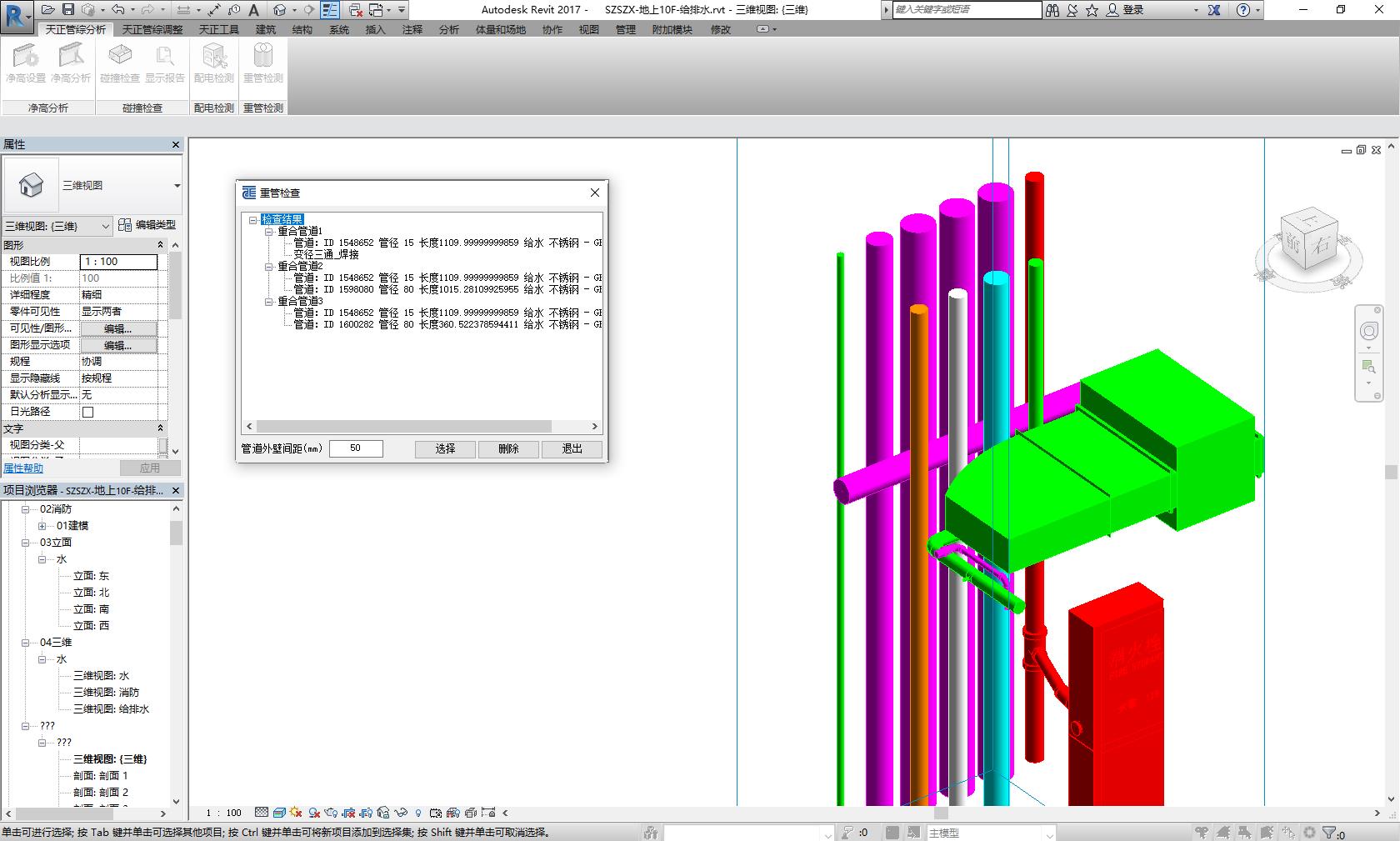

(四) 重管检测

快速检测当前视图中所有可见的、位置重叠小于设定间距值的管道。

(五) 管道调整

管道连接的多种方式,快速生成弯头、三通、四通、双弯、变径管件,并能快速完成水平管和立管的对齐,平行管线的快速等距排列,通过指定坡度值或指定末端标高值高效的对整个系统进行坡度的调整。

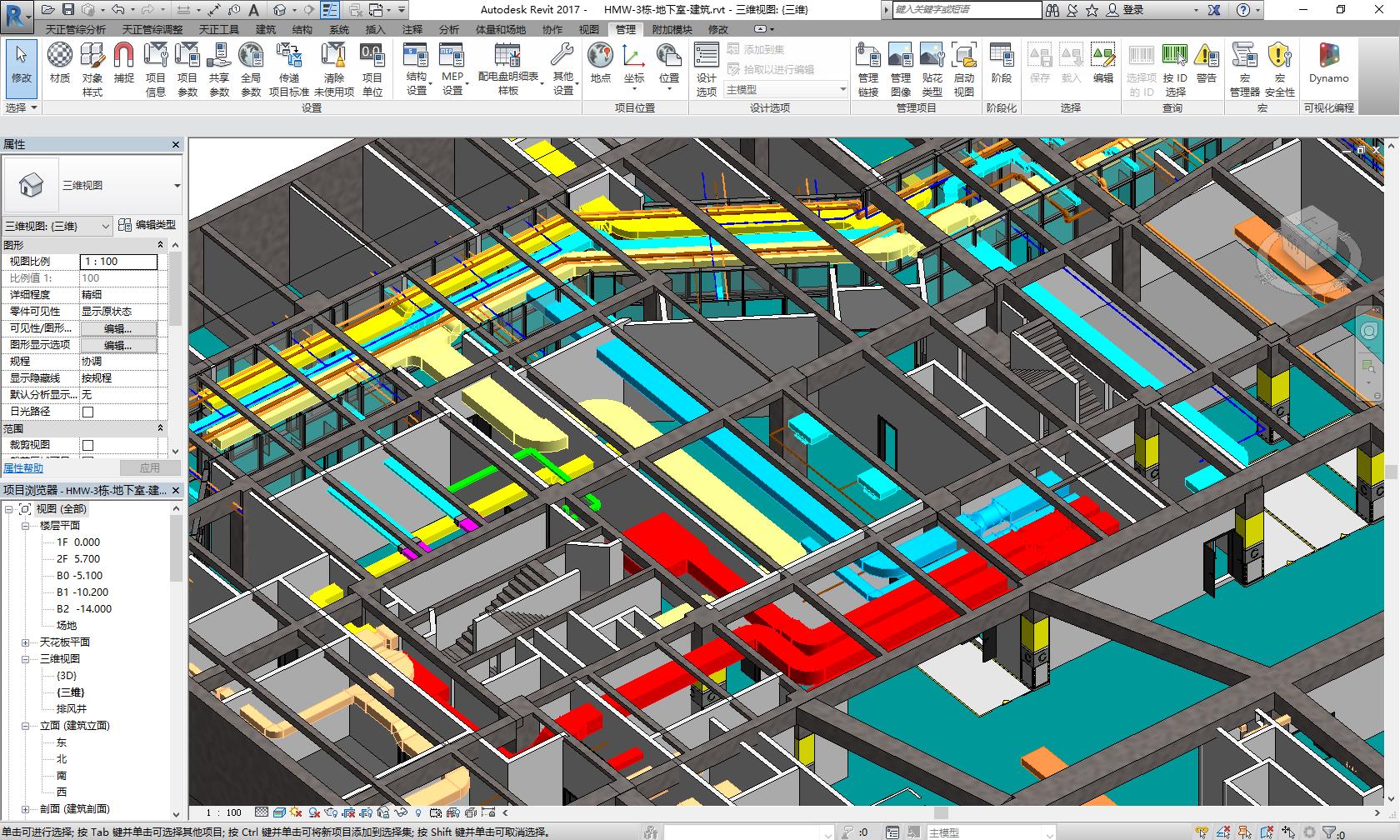

(六) 风管调整

风管的多种连接方式,自动生成对应的管件,弯头、三通、四通、变径、乙字弯,快速完成风管的顶、底、中心对齐,支持变径三通、四通、弯头。

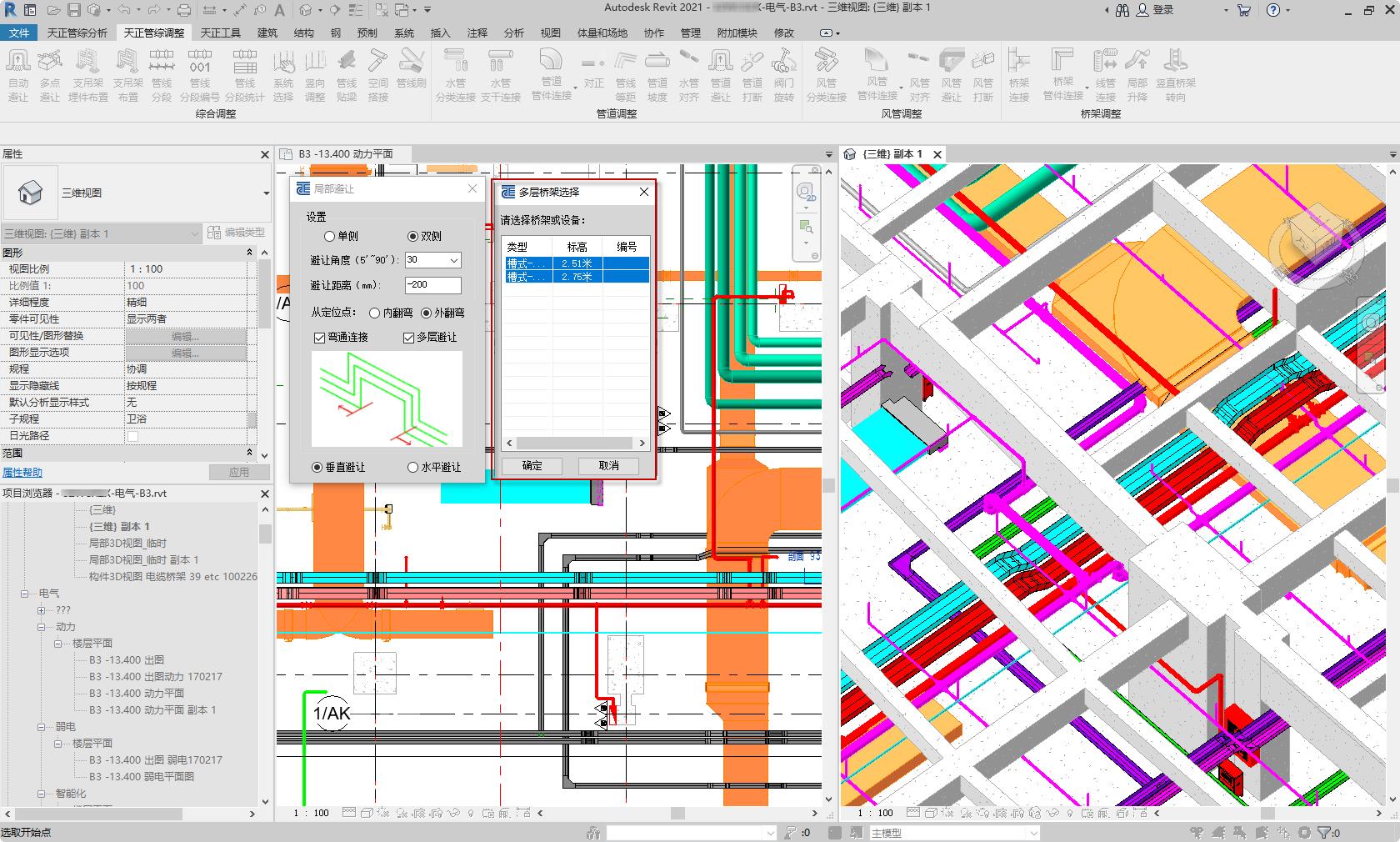

(七) 桥架调整

桥架的多种连接方式,自动生成指定管件,弯通、三通、四通、异径连接。并能快速完成垂直和水平避让,高效的完成桥架管综的调整。

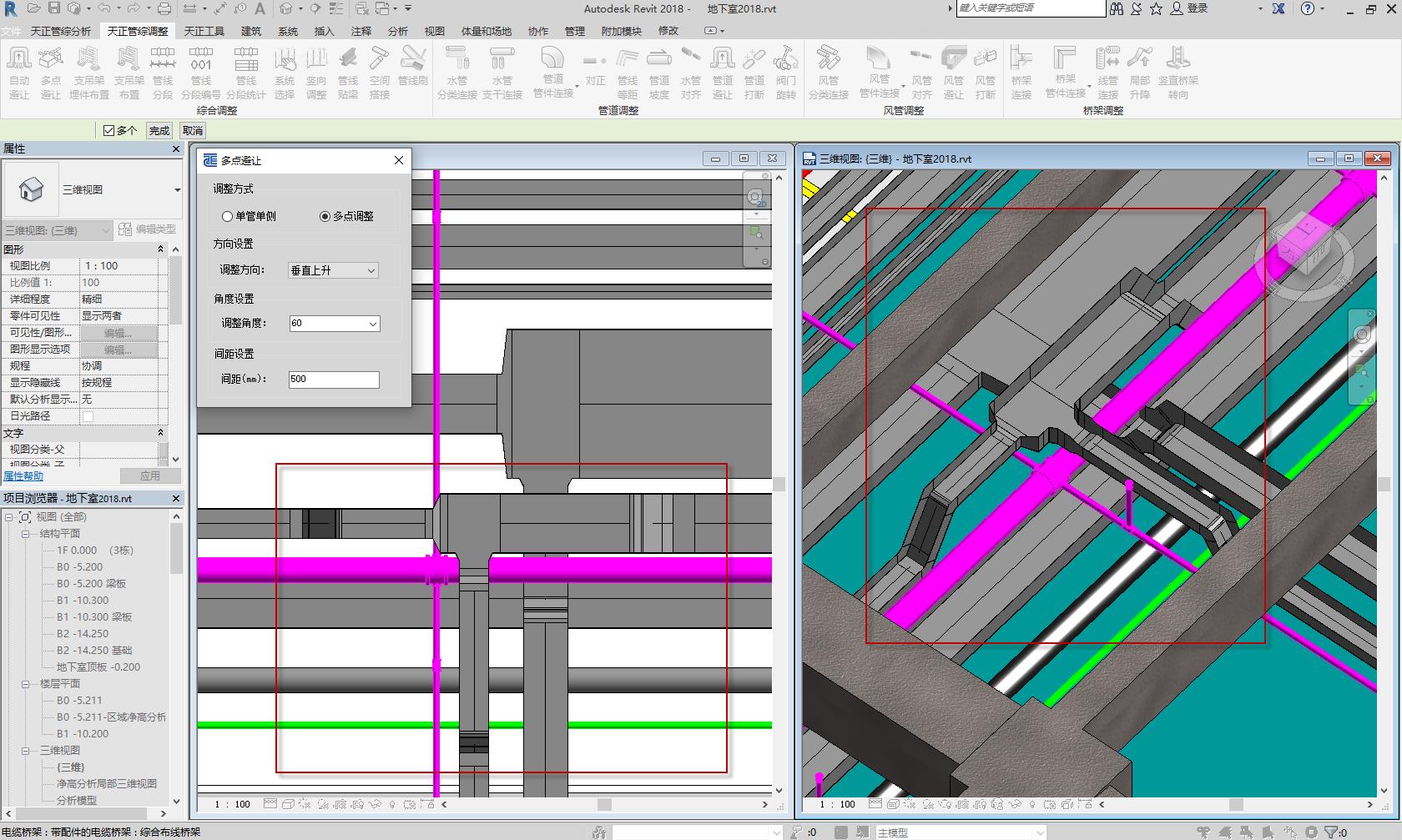

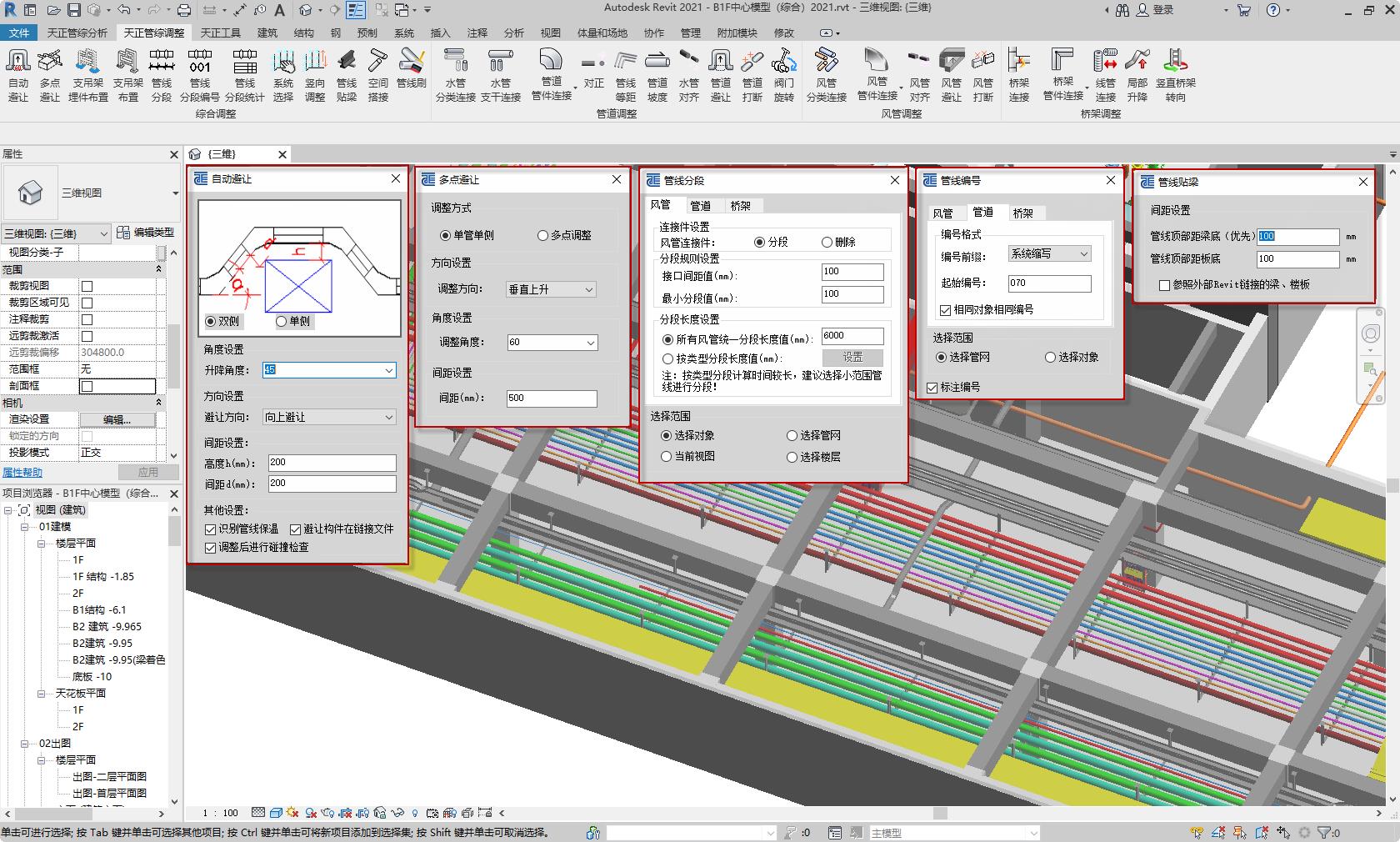

(八) 综合调整

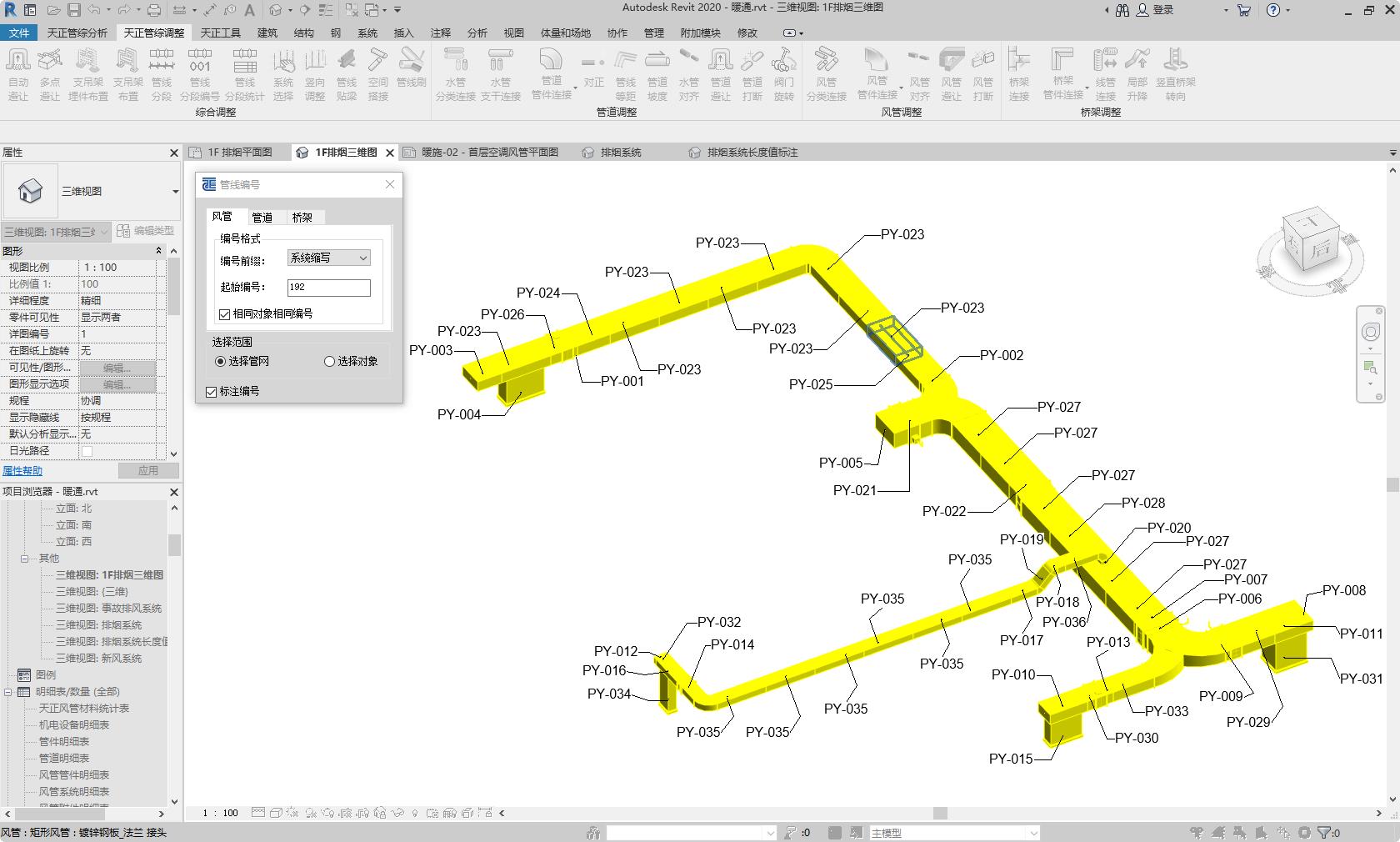

综合调整模块主要是机电管线快速修改调整的功能。包含通过设定间距值完成多管线批量调整的自动避让功能;跨管件通过设定避让点支持多根管线跨管件的多点避让功能;通过自动读取支吊架族文件完整支吊架埋件的自动布置功能;设定管线拆分距离完成分段的管线分段功能;可以对管线的分段编号赋值、标注和统计的功能;也包括快速通过系统选择完成整个的竖向调整功能;完成管线快速贴梁、贴板,并支持斜梁、斜板、异型梁的管线贴梁功能等。

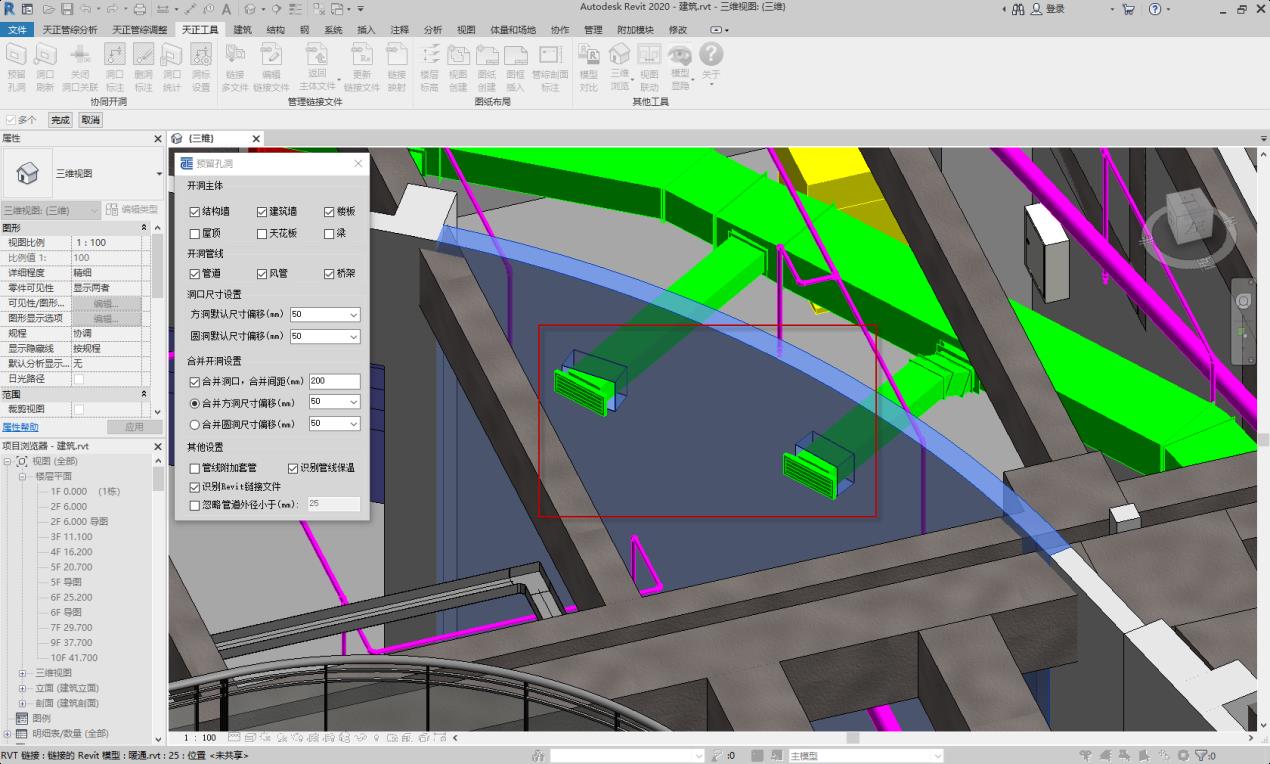

(九) 协同开洞

多专业协作,支持多种建筑开洞主体,墙体、楼板、屋顶、天花板、梁,对于间距值小的管线可以实现合并开洞、共享洞口。管线、开洞主体、洞口或套管全部关联,洞口或套管随着管线的调整自动更新;对项目中的洞口和套管进行标注,并能生成所有洞口和套管统计表,放置在平面视图中。

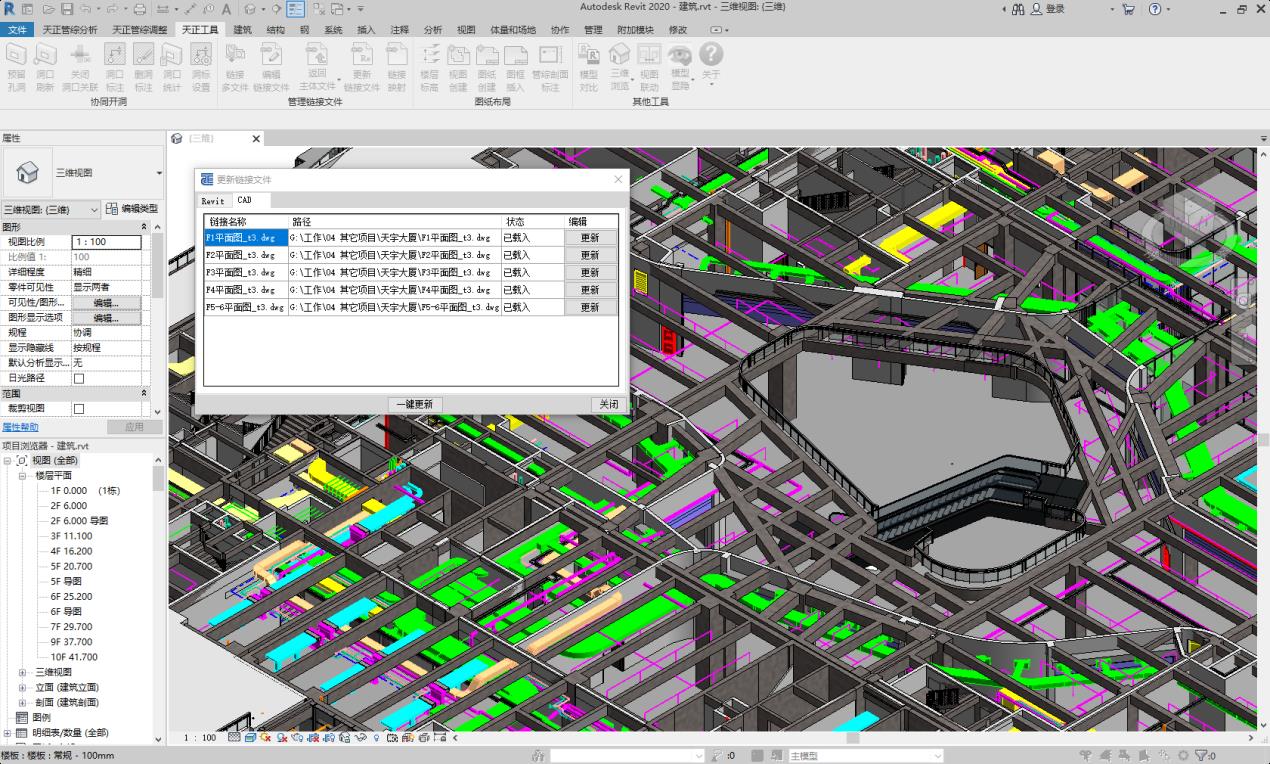

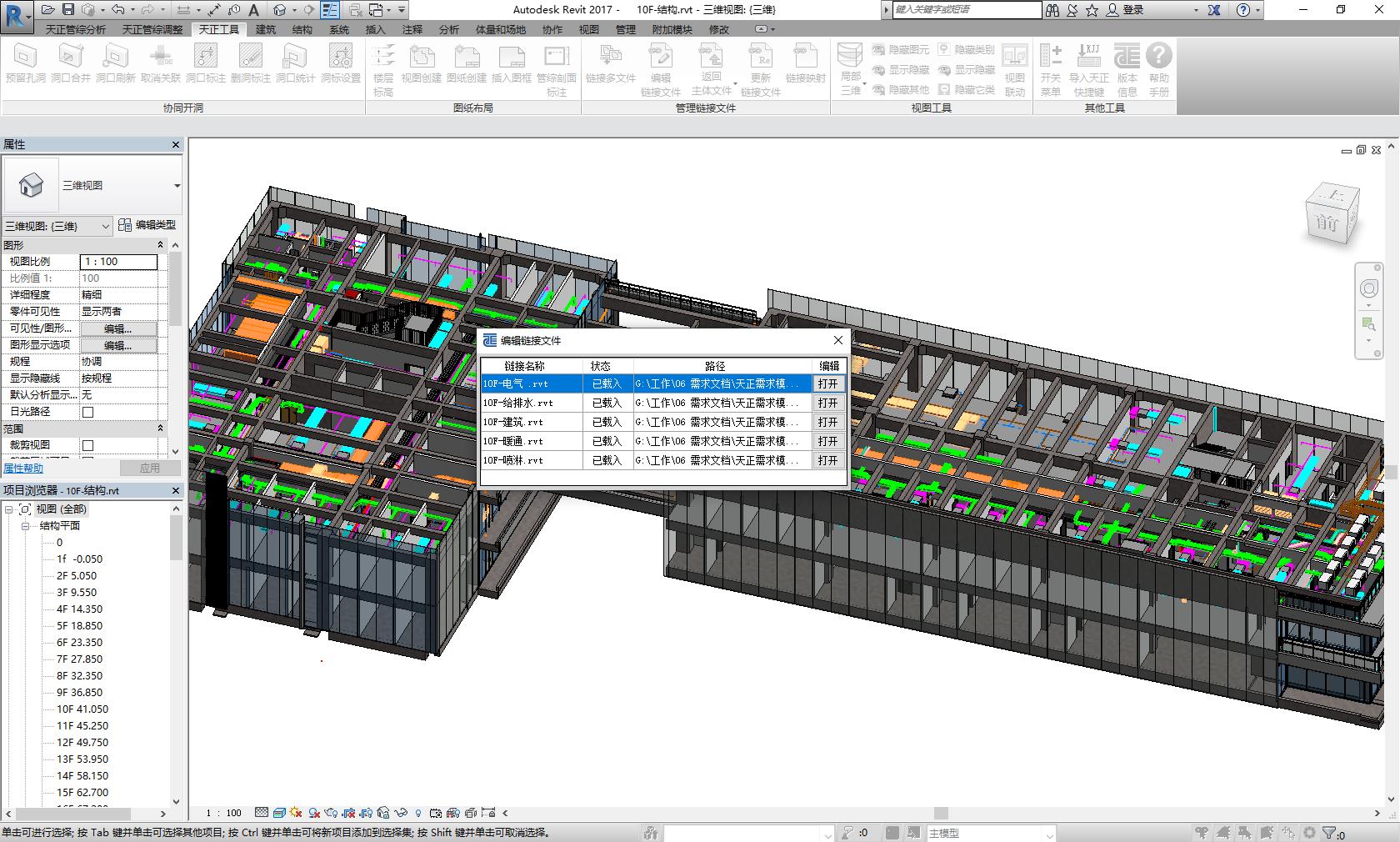

(十) 管理链接文件

多专业链接,全专业综合,一次链接多个rvt文件,并支持当前项目编辑链接文件。快速将链接文件中的轴网和标高复制到当前项目。

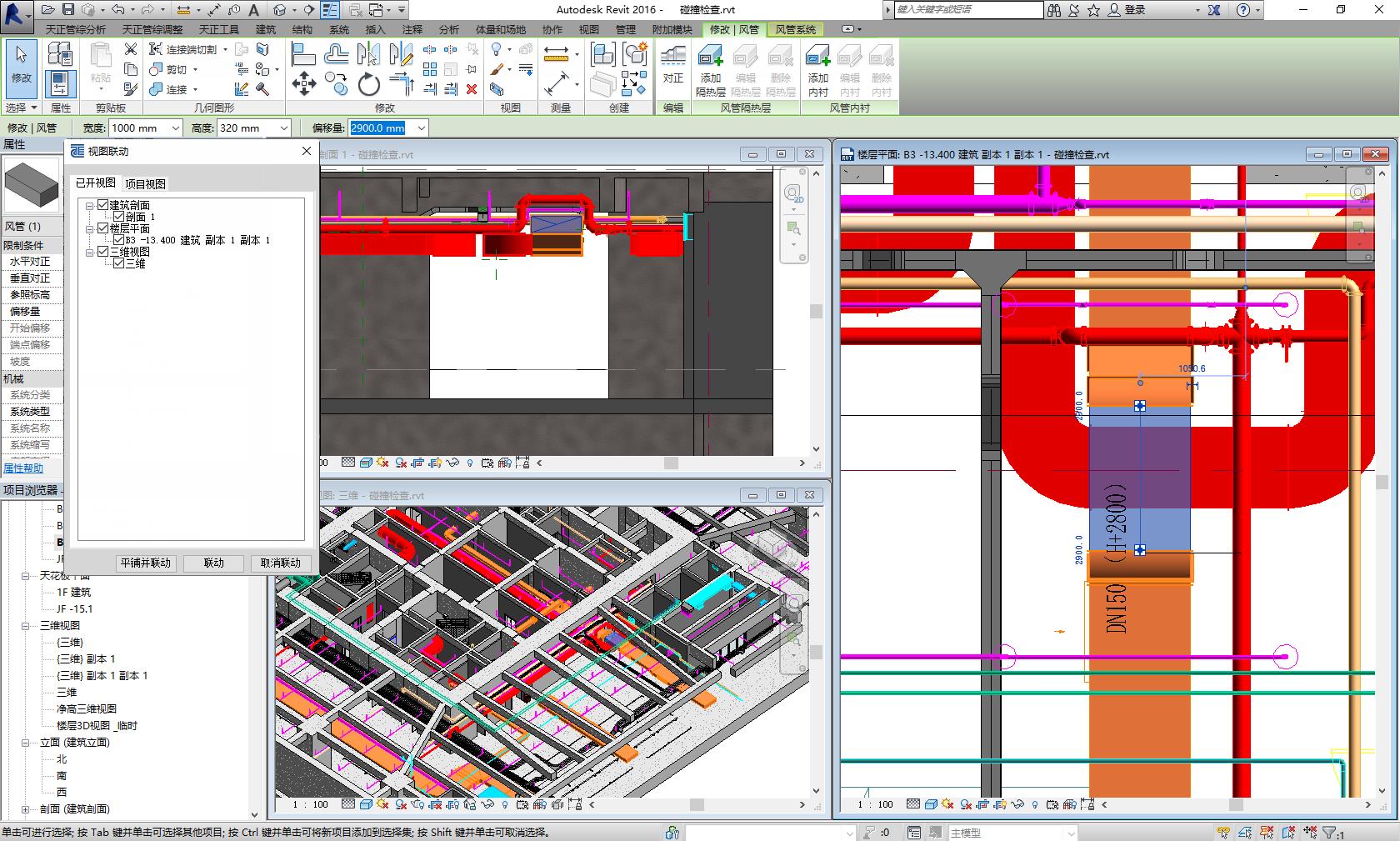

(十一) 视图联动

将两个或两个以上视图同步操作,实现同步缩放、移动等操作,便于用户多视角查看构件。

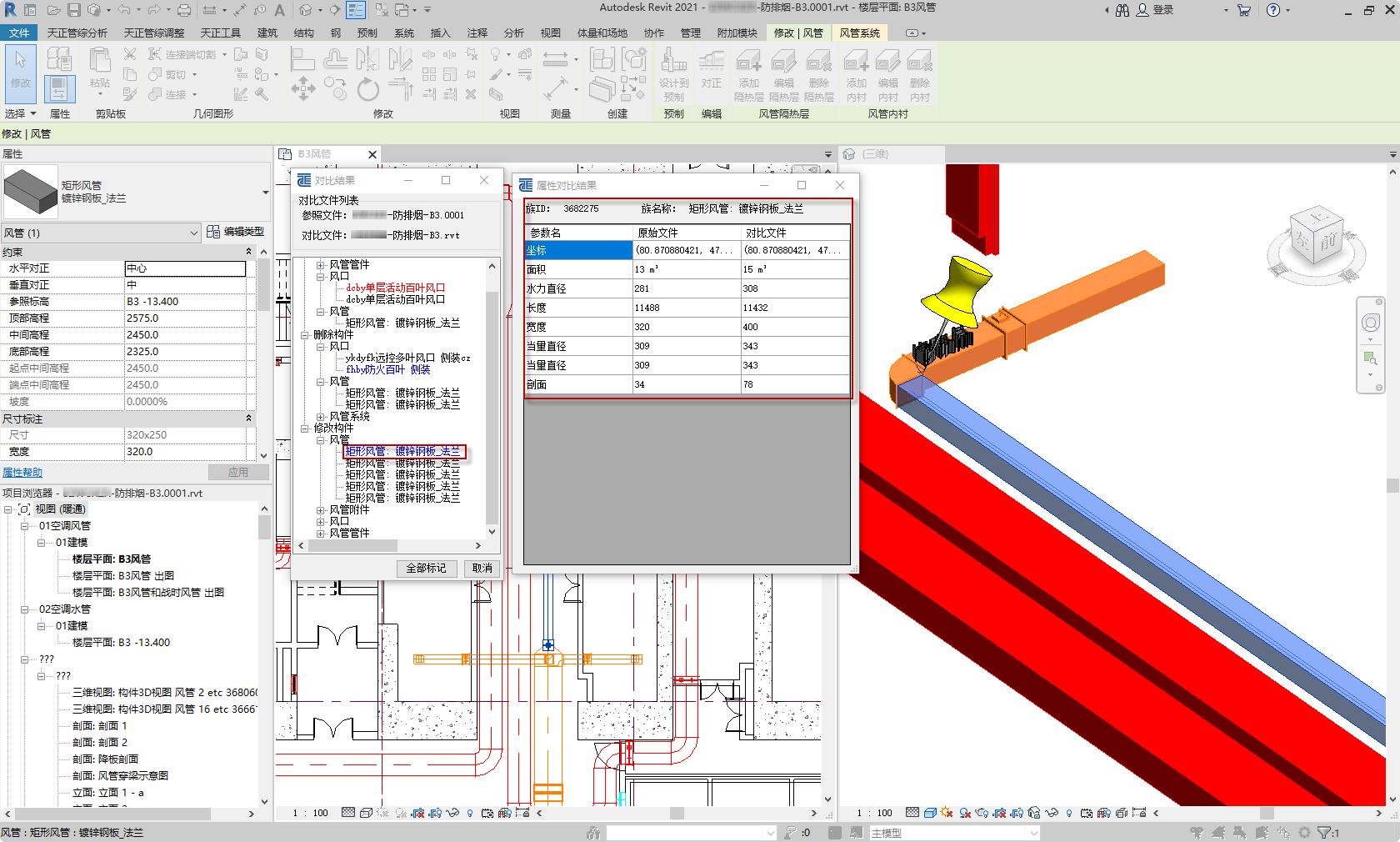

(十一) 模型对比

两版模型的对比,新增构件、删除构件、修改构件,对构件的快速定位与标记。
