利用AutoCAD图形平台开发的最新一代建筑软件TArch 8.5,继续以先进的建筑对象概念服务于建筑施工图设计,成为建筑CAD的首选软件,同时天正建筑对象创建的建筑模型已经成为天正日照、节能、给排水、暖通、电气等系列软件的数据来源,很多三维渲染图也基于天正三维模型制作而成。
2008年9月天正建筑TArch软件通过建设部科技成果的评估,在建筑设计领域二次开发方面达到国际先进水平。




天正建筑功能概述

软件功能设计的目标定位

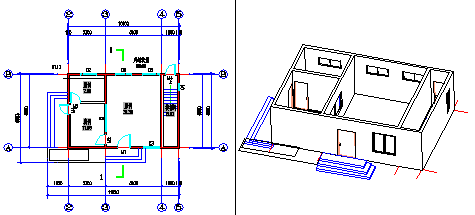

应用专业对象技术,在三维模型与平面图同步完成的技术基础上,进一步满足建筑施工图需要反复修改的要求。

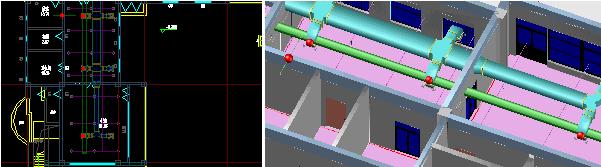

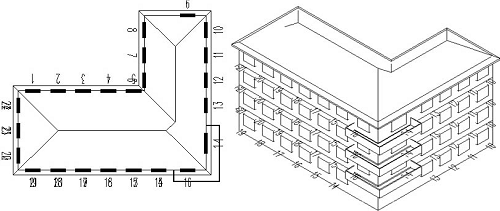

利用天正专业对象建模的优势,为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型;为强制实施的建筑节能设计提供节能建筑分析模型。



实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。

自定义对象构造专业构件

天正开发了一系列自定义对象表示建筑专业构件,具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征。可以像AutoCAD的普通图形对象一样进行操作,可以用夹点随意拉伸改变几何形状,与门窗按相互关系智能联动(如下图),显著提高编辑效率。

具有旧图转换的文件接口,可将TArch 3以下版本天正软件绘制的图形文件转换为新的对象格式,方便原有用户的快速升级。同时提供了图形导出命令的文件接口,可将TArch 8新版本绘制的图形导出,作为下行专业条件图使用。

完善的用户接口

方便的智能化菜单系统

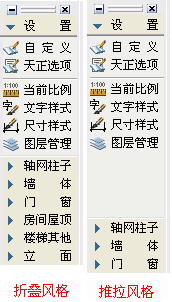

采用256色图标的新式屏幕菜单,图文并茂、层次清晰、折叠结构,支持鼠标滚轮操作,使子菜单之间切换快捷。

屏幕菜单的右键功能丰富,可执行命令帮助、目录跳转、启动命令、自定义等操作。

在绘图过程中,右键快捷菜单能感知选择对象类型,弹出相关编辑菜单,可以随意定制个性化菜单适应用户习惯,汉语拼音快捷命令使绘图更快捷。

支持多平台的对象动态输入

AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式,天正将其全面应用到天正对象,适用于从2004起的多个AutoCAD平台,这种在图形上直接输入对象尺寸的编辑方式,有利于提高绘图效率。图为动态修改门窗垛尺寸。

强大的状态栏功能

状态栏的比例控件可设置当前比例和修改对象比例,提供了编组、墙基线显示、加粗、填充和动态标注 (对标高和坐标有效) 控制。

先进的专业化标注系统

天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统,轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作,取代了传统的尺寸、文字对象。按照建筑制图规范的标注要求,对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计,在使用方便的同时简化了标注对象的结构,节省了内存,减少了命令的数目。

同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象,各自带有符合出图要求的专业夹点与比例信息,编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了 CAD符号标注规范化的问题。

全新设计文字表格功能

天正的自定义文字对象可方便地书写和修改中西文混排文字,方便地输入和变换文字的上下标,输入特殊字符,书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例,修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题,使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽,获得清晰的图面效果。

天正建筑的在位编辑文字功能为整个图形中的文字编辑服务,双击文字进入编辑框,提供了前所未有的方便性。

天正表格使用了先进的表格对象,其交互界面类似Excel的电子表格编辑界面。表格对象具有层次结构,用户可以完整地把握如何控制表格的外观表现,制作出有个性化的表格。更值得一提的是,天正表格还实现了与Excel的数据双向交换,使工程制表同办公制表一样方便高效。

强大的图库管理系统和图块功能

天正的图库管理系统采用先进的编程技术,支持贴附材质的多视图图块,支持同时打开多个图库的操作。

天正图块提供五个夹点,直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。

天正可对图块附加“图块屏蔽”特性,图块可以遮挡背景对象而无需对背景对象进行裁剪。通过对象编辑可随时改变图块的精确尺寸与转角。

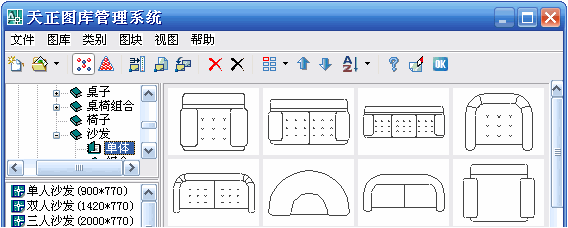

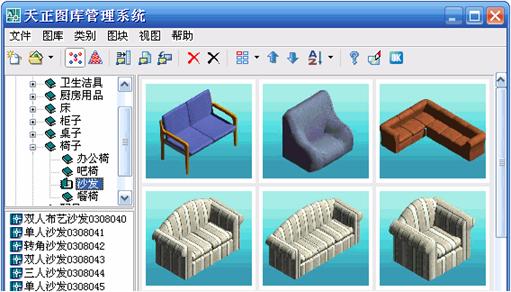

天正的图库系统采用图库组TKW文件格式,同时管理多个图库,通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置,图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能,最大程度地方便用户。

图库管理界面采用了平面化图标工具栏和菜单栏,符合流行软件的外观风格与使用习惯。由于各个图库是独立的,系统图库和用户图库分别由系统和用户维护,便于版本升级。

ACAD兼容的材质系统

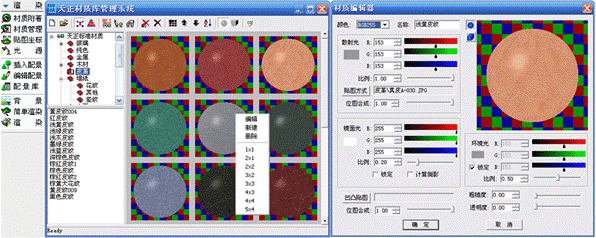

天正建筑软件提供了与ACAD2006以下版本渲染器兼容的材质系统,包括全中文标识的大型材质库、具有材质预览功能的材质编辑和管理模块,天正对象模型同时支持ACAD2007-2012版本的材质定义与渲染,为选配建筑渲染材质提供了便利。

天正图库支持贴附材质的多视图图块,这种图块在“完全二维”的显示模式下按二维显示,而在着色模式下显示附着的彩色材质,新的图库管理程序能预览多视图图块的真实效果。

工程管理器兼有图纸集与楼层表功能

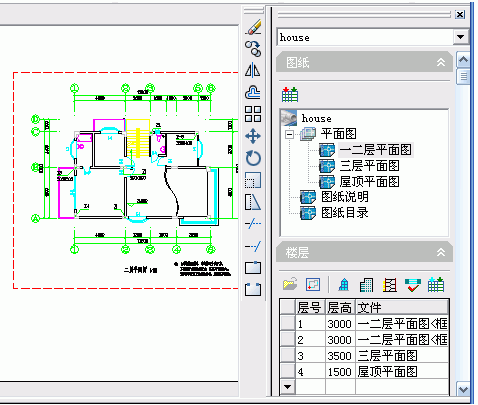

天正建筑引入了工程管理概念,工程管理器将图纸集和楼层表合二为一,将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起,同时进行工程图档的管理,无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。

系统允许用户使用一个DWG文件保存多个楼层平面,也可以每个楼层平面分别保存一个DWG文件,甚至可以两者混合使用。

全面增强的立剖面绘图功能

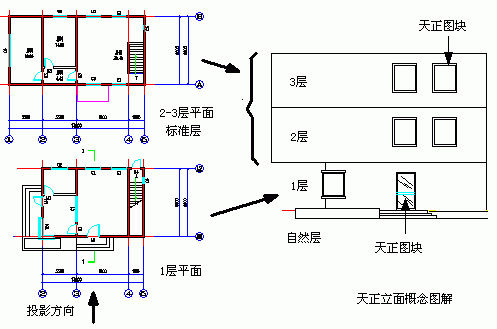

天正建筑随时可以从各层平面图获得三维信息,按楼层表组合,消隐生成立面图与剖面图,生成步骤得到简化,成图质量明显提高。

提供工程数据查询与面积计算

在平面图设计完成后,可以统计门窗数量,自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据,作为其他分析的基础数据。

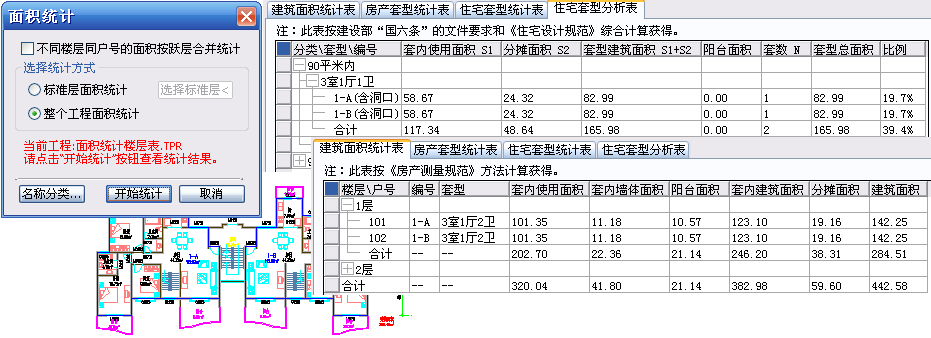

天正建筑提供了各种面积计算命令,可计算房间使用面积、建筑面积、阳台面积等等,可以按《房产测量规范》和《住宅设计规范》以及建设部限制大户型比例的有关文件,统计住宅的各项面积指标,分别用于房产部门的面积统计和设计审查报批。

全方位支持AutoCAD各种工具

天正对象支持AutoCAD特性选项板的浏览和编辑,提供了多个物体同时修改参数的捷径。

特性匹配(格式刷)可以在天正对象之间形象直观的快速复制对象的特性。

建筑对象的显示特点

天正建筑对象讲求施工图的显示符合规范要求,三维模型与实际构件尽量协调一致,举例说明如下。

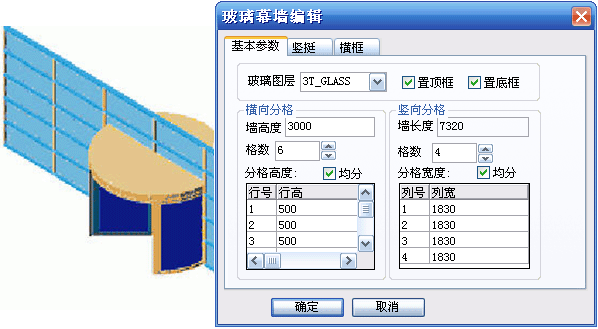

玻璃幕墙:二维采用门窗线简化表达,而三维为精确表达,力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。

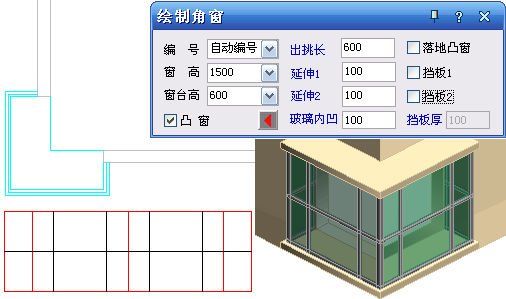

角凸窗:转角窗和角凸窗统一为一个参数化窗对象,侧面可以碰墙,自动完成侧面的遮挡处理。



TArch 8.5的新特性

TArch 8.5支持32位AutoCAD2002-2012以及64位AutoCAD2010-2012平台。

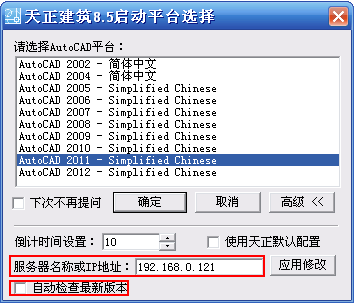

TArch 8.5在程序启动对话框中可双击选择需要的CAD平台启动,天正软件与CAD平台的安装不分先后。点击“高级”按钮,在扩展对话框中可以设置是否需要联网检查程序有无更新版本。网络版的软件可以在此对话框中修改服务器地址。

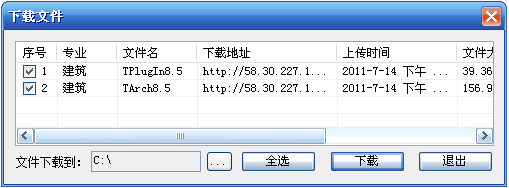

另外通过“资源下载”命令,也可以与天正官方网站直接链接,即时下载资源文件和更新程序,让您更为方便的获取到最新的软件及补丁。



基本设置和用户定制内容不断深化

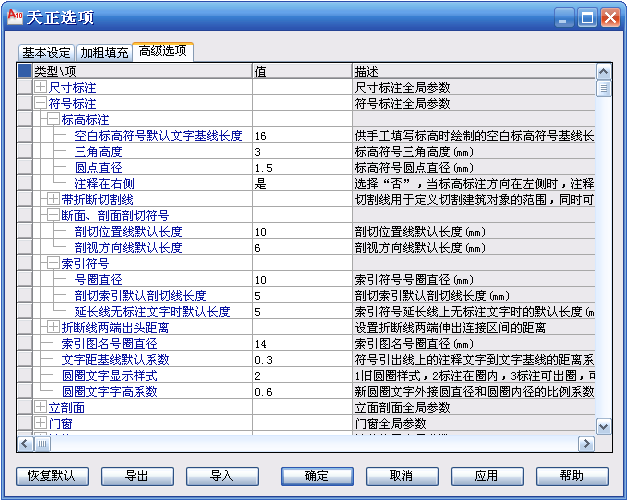

天正选项和自定义设置均可导出成XML文件,供贵单位其他8.5用户导入,实现参数配置的共享,也可通过“恢复默认”恢复程序最初设置值。

TArch 8.5在基本设定和高级选项中新添加多个默认参数的设置,使设计师可以更灵活的按个人要求配置软件。

全面支持保温绘制

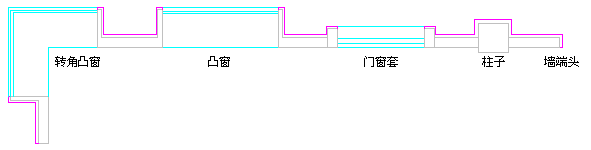

1)     墙体支持在墙端头、墙体变宽处添加保温,支持墙体两侧设置不一样的保温厚;

2)     柱子和墙体造型可添加保温;

3)     凸窗挡板、门窗套增加保温的绘制;

4)     阳台增加栏板遮挡墙体保温线的显示形式。



门窗系统大幅度改进

1)     门窗命令改进,新增防火门、人防门等门窗类型,防火门窗在绘制时提供独立图层;

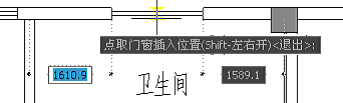

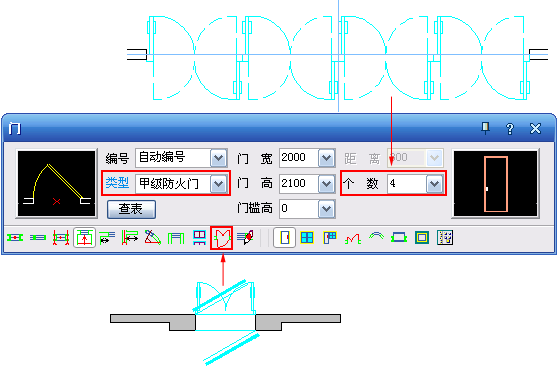

2)     门窗新增一次绘制多个连续门窗、同一洞口插入多个门窗等插入形式;

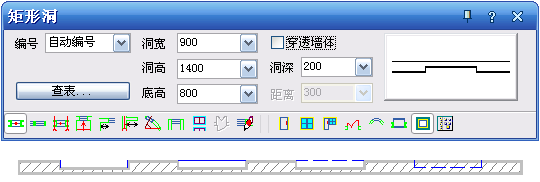

3)     新增直接绘制非穿透墙体矩形洞的功能;

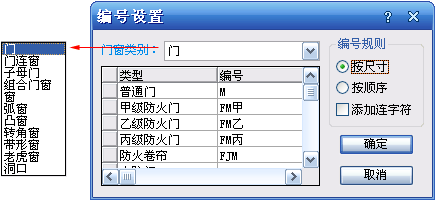

4)     新增“编号设置”命令,针对不同门窗类型自行定义门窗自动编号的规则,可以设置编号前缀、门窗按照洞口尺寸或者顺序命名以及是否添加连字符。

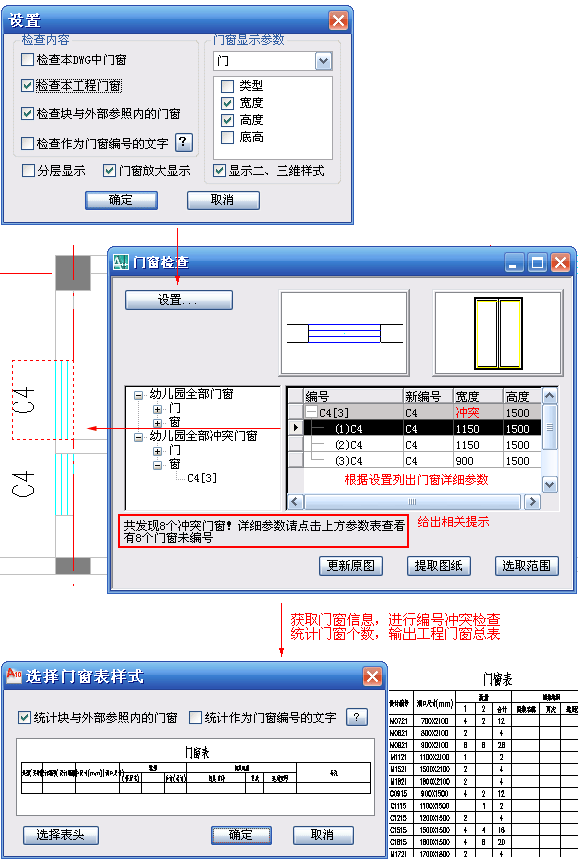

5)     全新的“门窗检查”命令,通过门窗参数表实现与图中门窗的互动修改,支持外部参照和块参照内部的门窗参与检查,支持特定图层的文字作为门窗参与检查。

6)     门窗表和门窗总表功能增强,支持外部参照和块参照内部的门窗参与统计,支持特定图层的文字作为门窗参与统计。

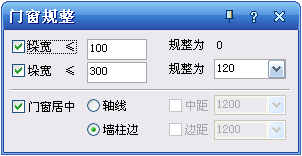

7)     新增“门窗归整”命令,用于快速调整门窗位置,生成精确施工图纸。

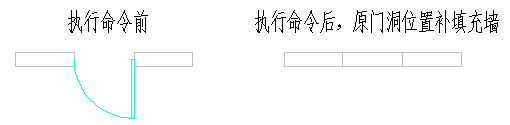

8)     新增“门窗填墙”命令,用于删除选中的门窗,同时将该门窗所在的位置补上指定材料的墙体。

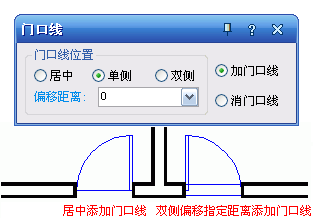

9)     全新的“门口线”命令,添加或删除门口线的操作均可批量完成,支持居中绘制及按指定偏移距离绘制门口线。

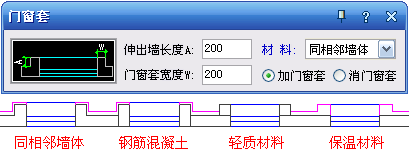

10)   门窗套增加保温板、轻质材料、钢筋混凝土等不同材料的设置。

11)   门窗编号的显示方向支持用户坐标系。

丰富完善文字符号相关功能

1)     轴号

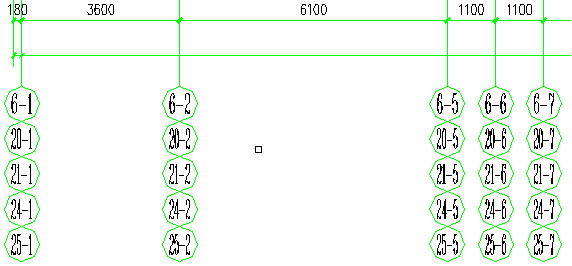

轴号增加对CAD拉伸操作的支持;增加变前项的排序方式;当字母数量不够时,按规范要求增加字母或数字注脚;1号或A号轴线之前附加轴线的分母自动以01或0A表示;

轴网标注增加尺寸和轴号标注不同侧的设置,增加对无需标注辅助轴线的过滤选择;

原“逐点标轴”命令优化为“单轴标注”命令,支持直接绘制制图规范要求的几种轴号详图标注形式。

新增“一轴多号”命令,用于平面图中快速生成共用轴线轴号。

新增“轴号隐现”和“主附转换”命令,分别用于轴号在隐藏和显示之间,主轴号和附加轴号之间进行切换。

2)     索引符号

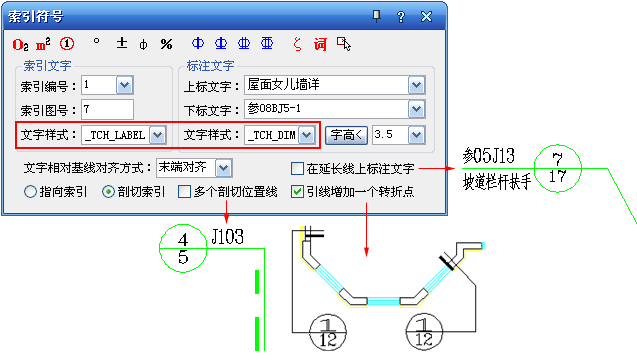

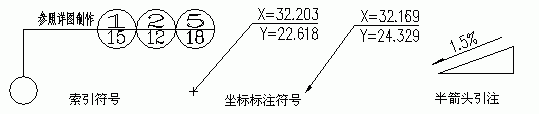

索引圆圈内的文字支持出圈显示,圈内文字与线上标注文字可以采用不同的文字样式。按制图规范要求增加对在延长线上标注文字、多剖切位置线以及引线双转折点的支持。

3)     其它符号

标高标注当标注方向在左侧时,注释可选择写到标高值的左侧或右侧;解决了拉伸标高文字移位问题。

做法标柱支持绘制多标注点。

4)     文字相关功能

新增“递增文字”命令,可以对选中的一位数字或字母进行递增或递减复制的操作。

新增“文字复位”命令,用于快速将符号标注中位置显示有误的文字恢复到初始位置。

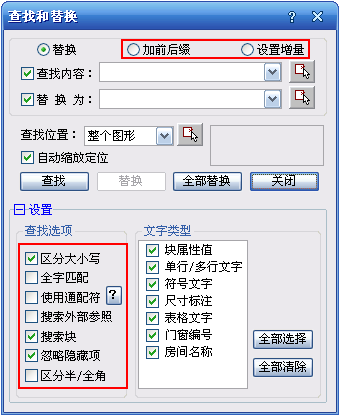

全新的查找替换功能,可为指定文字增加前后缀或进行增量替换,增加对外部参照与块参照内部文字以及通配符的支持,支持设置是否全字匹配、是否区分大小写等,支持对某一指定类型的对象进行相关操作。

新增图层切换按钮,可控制文字、尺寸、符号在绘制时是按当前图层还是默认图层绘制。

辅助工具功能更强大

1)     对象选择增加“排除在选择集外”的反向选择功能;

2)     消重图元增加对重合多段线和弧窗的消重操作及对非相同图层的直线、多段线、圆弧是否进行消重操作的判定;

3)     增加了组编辑相关功能及状态行图标;

4)     统一标高增加对点、PL线、CAD文字、填充图案和多个天正对象的支持,增加对厚度非0对象的处理;

5)     图层工具增加打开图层、解冻图层、解锁图层、合并图层、图元改层功能;关闭图层和冻结图层增加了对外部参照及块参照内部图层的支持。

其他主要改进

1)     绘制墙体时提供拾取图中已有墙体参数工具,增加对墙体边线和保温线的捕捉支持;改进“单线变墙”命令,增加墙体材料、高度等参数设置;

2)     房间对象支持真彩色填充和设置粉刷层厚,支持各个房间对象独立控制房间名称、编号及面积的显示,房间编号支持连字符;

3)     面积统计增加对多层跃层面积统计的支持,在统计时用户可自定义可识别的房间名称,可选择更新图中已有的表格数据;

4)     电梯增加按井道决定轿厢尺寸插入的方式;

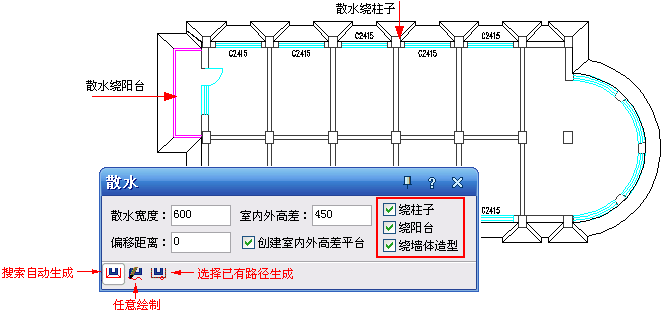

5)     散水增加直接绘制或选择已有路径生成两种方式,在搜索自动生成散水时增加是否需要绕墙体造型的设置,增加对散水全局宽度的修改;

6)     图库支持动态图块,输出时可选择输出为天正图块或ACAD图块;

7)     剖面参数楼梯增加面层图层,修正加了面层的参数楼梯踏步错位问题,增加详图填充图例,改进楼梯相关数值的自动计算原则,梯段和栏杆(栏板)改以编组的形式绘制,方便进行移动、复制等操作;

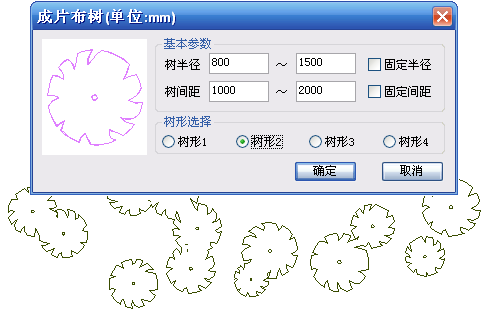

8)     新增总图专业的“成片布树”和“任意布树”功能。

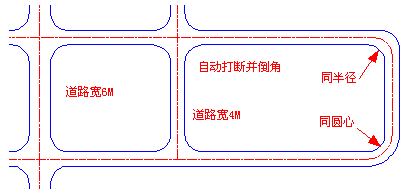

改进道路绘制相关功能,道路在绘制过程中可直接绘制中轴线和倒角,支持同圆心和同半径两种倒角形式。

9)     新增“构件导出”命令,可将天正对象导出为XML格式的数据文件,提供与其它行业软件的数据对接。

10)   新增“碰撞检查”命令,用于检查对象之间的位置干涉。
