T20天正给排水软件V3.0

        给排水软件支持操作系统32位AutoCAD2007-2016以及64位CAD2010-2016平台。软件具有便捷而完备的室内部分,可以快速布置平面图、生成系统图并进行各系统的计算。同时T20v 3.0对室外部分进一步完善优化,可让设计人员快速完成符合设计要求的图纸绘制,计算更加精准。

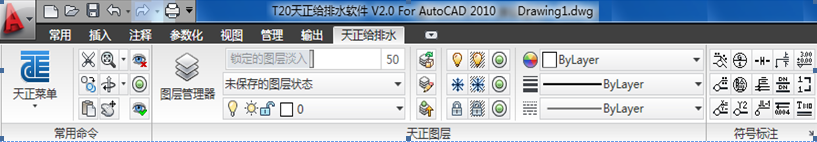

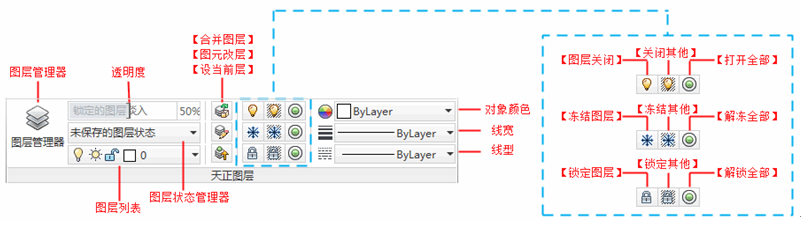

       新版界面中提供了全新的图层管理器,依然将天正图层标准预设进图层管理器中,并以图层组的方式进行分类,是图层管理更加清晰,操作更加方便。选项版中的【透明条】可将图中锁定的图层设置透明显示,以透明度来调节锁定图层的亮度。

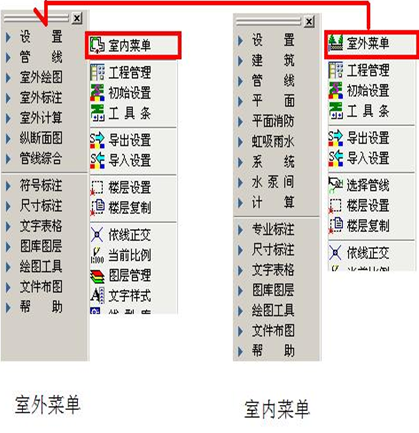

       平面菜单分为室内和室外两部分,用户可自定义不同风格的菜单栏展开方式,软件提供了屏幕菜单、快捷菜单、快捷工具条以及自定义快捷命令键的多种功能调用方式,最大化的满足用户使用习惯。




室内设计

智能化管线系统

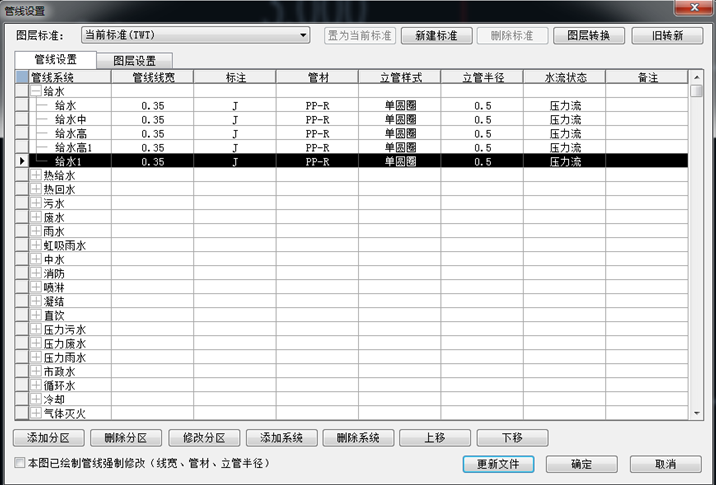

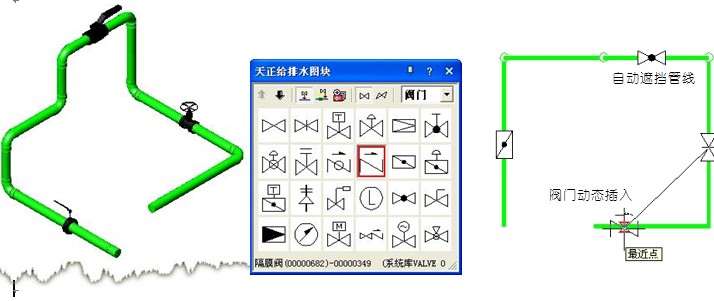

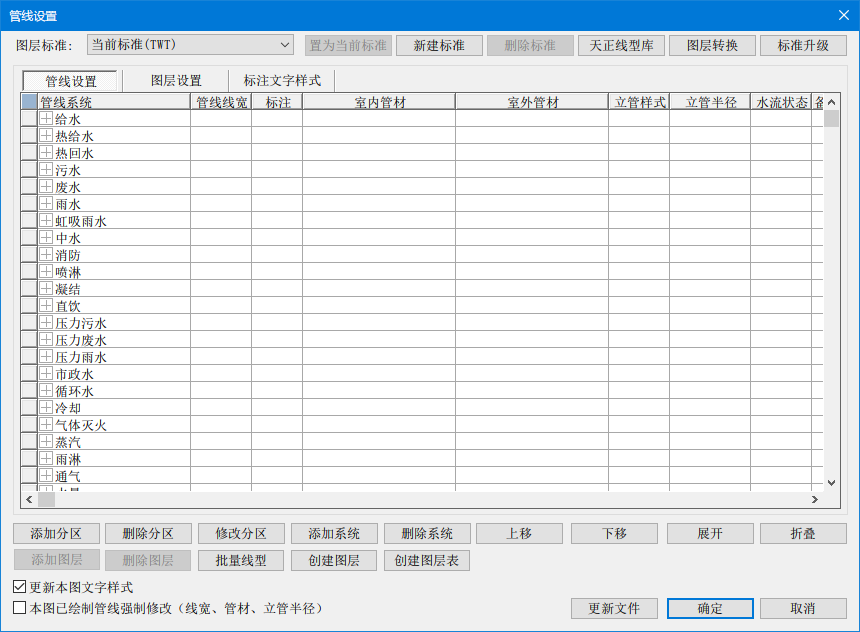

     管线设置中提供强大的自定义管线系统功能,可根据设计要求自定义管线名称、线宽、线性、管材等信息,并可将自定义信息应用于绘制管线、绘制立管、系统生成等功能中。并且软件采用三维管道设计,自动生成管道节点,模糊的操作实现管线与设备、阀门的精确连接,自动完成遮挡处理,并保持单个管线的整体性;当交叉管线之间、管线与设备、文字的位置发生变化时,系统会自动更新遮挡处理。管线标注信息与图形统一,保证计算和统计的正确性。

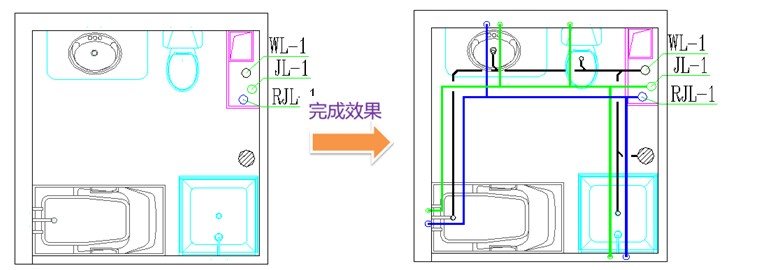

快速管连洁具

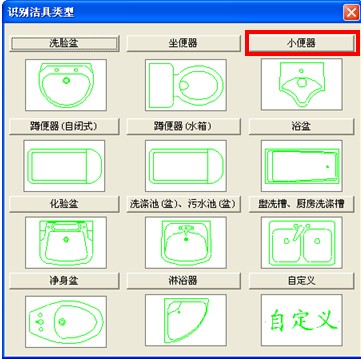

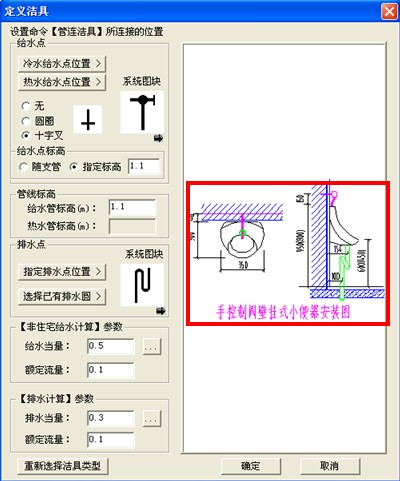

       通过定义洁具功能可对洁具进行类型筛选,并根据软件中录入的最新版《卫生器具安装图集》(09S304)中的洁具信息进行参数赋值,通过快连洁具功能可一键框选完成管线与洁具的连接,使洁具图形参数化,并自动识别洁具类型,充分考虑给水明装与暗装的需求与连接样式的差异性,考虑多管道交叉碰撞检查问题,使图纸既符合规范要求又美观整洁。




管线联动

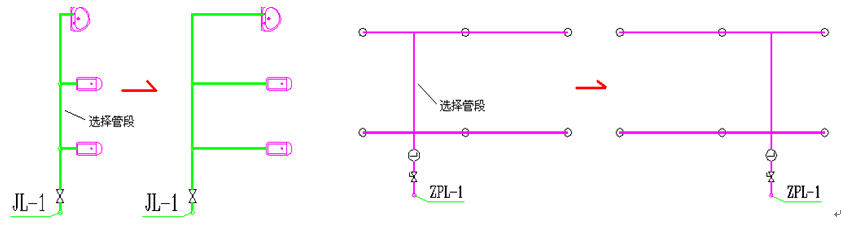

         选中管线可对管线连带的阀门、扣弯、附件等进行整体移动,并可对与此管线连接的管进行自动延长操作。





系统图生成

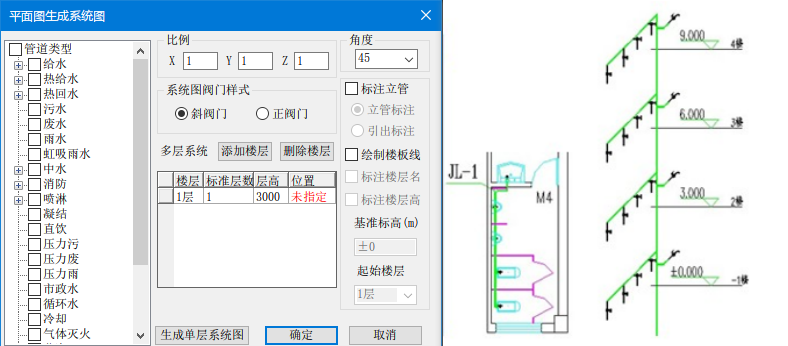

     软件可自动生成系图,同时提供一系列修改工具方便实现系统图的完善;读取系统图信息进行公建给水水力计算,出计算书并完成图中管径标注。用户可以按自己的需要进行个性化设置,标注文字大小,标注风格,管道线宽、颜色、线型,立管圆圈大小等,极大的方便不同用户的需求。




喷淋与消防

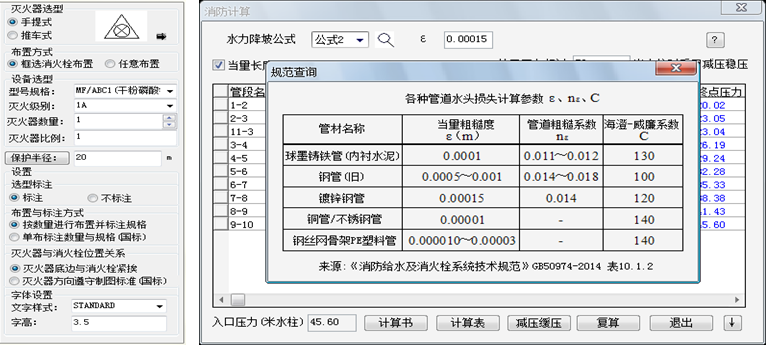

      软件提供了消火栓系统的设计,可选择单栓、双栓及其接管方式,消防管线自动搜索消火栓接线点完成连接,标注管径后可直接进行系统水力计算,输出计算书;软件提供消火栓保护半径的功能,两股充实水柱同时到达的区域用斜线填充,既保证消火栓的布置符合规范又可以方便审图人员的校核工作。软件新增【布灭火器】命令,可以单独布置灭火器也可以框选消火栓在消火栓上布置灭火器,灭火器的显示可以真实反应具数、也可以通过标注进行说明。消防计算移植到对话框控制、且增加减压稳压消火栓位置的判断。消防计算支持《消防给水及消火栓系统技术规范》GB50974-2014

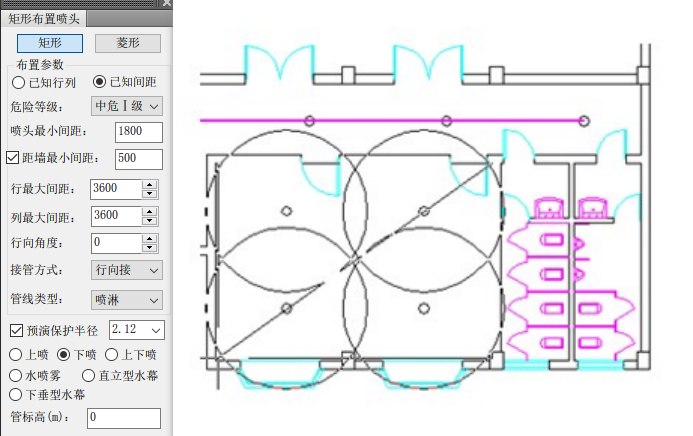

      提供多种布置喷淋设备的方案,包括“任意布置”、“直线喷头”、“矩形喷头”、“等距喷头”,“扇形喷头”、“弧线喷头”相互可配合使用。

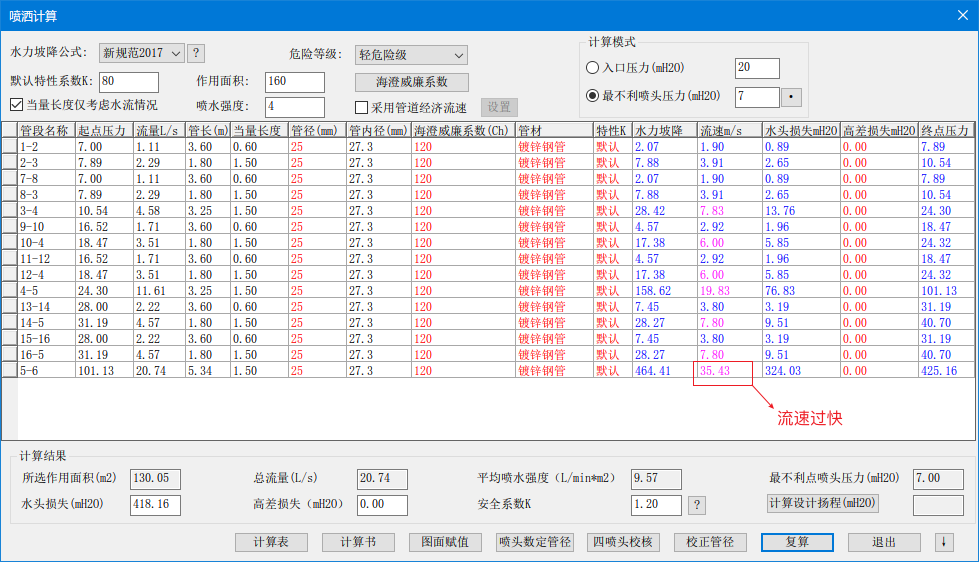

      喷淋计算按建筑物的危险等级框选作用面积可计算系统入口压力,或提供入口压力反算最不利点喷头压力,最后完成WORD计算书。计算后自动判断各管段流速情况,以便设计师可以调整管径进行实时复算。





水泵水箱间

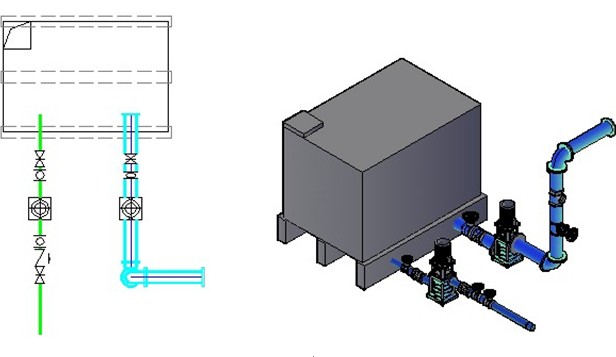

      可进行水泵选型、水泵水箱间平面图的绘制,依靠剖面生成命令自动生成剖面图。除此之外,还可以进行双线水管的绘制,在双线水管的立管上可以直接插入阀门,这是其他软件所不能比拟的。水泵房也可以进行整体三维的观察。

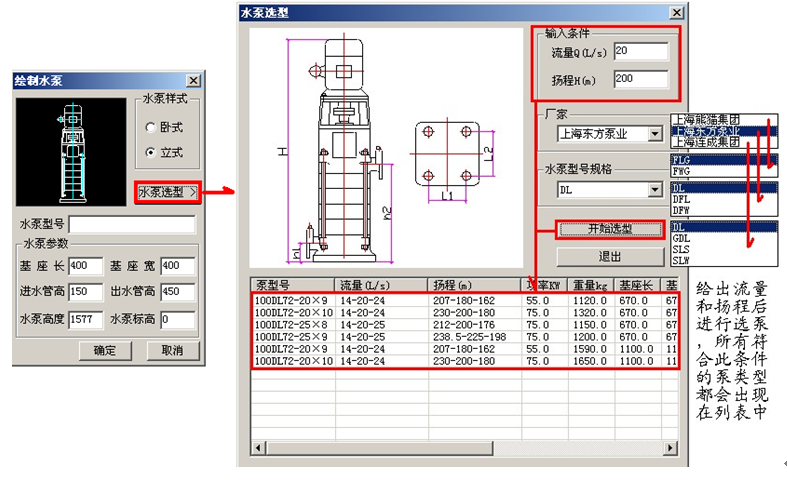

       优化内容水泵选型:更新水泵选型数据库信息以及相应水泵的平面图、立面图、剖面图、安装图、三维图展现形式。




专业计算


       软件计算功能可以读取系统图信息进行给水、排水水力计算,出计算书并完成图中管径标注。用户可以按自己的需要进行个性化设置,标注文字大小,标注风格,管道线宽、颜色、线型,立管圆圈大小等,极大的方便不同用户的需求。通入软件提供多种计算功能满足建筑给排水设计中的具体计算设计,详细内容:

l   建筑给水系统水力计算:采用出流概率法,进行住宅给水系统的水力计算;采用当量法,进行公共建筑的水力计算。
2  排水系统水力计算:采用当量法,进行排水系统的水力计算。
3  自动喷淋灭火系统水力计算:采用作用面积法,进行自动喷淋灭火系统的水力计算。
4  消火栓系统水力计算:利用原理图进行消防系统的水力计算。
5  日用水量计算:计算建筑物的最高日用水量,高日高时用水量以及最大日平均时用水量。
6  水箱容积计算:计算水箱的容积,并可进行水箱的选型。
7  气压水管计算:计算气压罐的工作压力和容积。
8  贮水池计算:计算贮水池的容积。
9  减压孔板计算:计算孔板压力或孔径。
10 灭火器计算:计算灭火器配置场所所需的灭火等级。
l1  消火栓栓口压力计算:计算消火栓栓口压力、消火栓的保护半径。

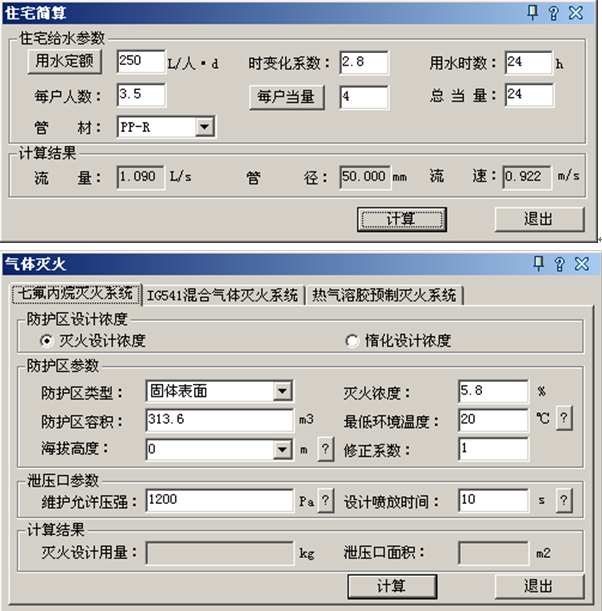

l2  新增住宅简算:可快速计算流量 管径与流速的数值
l3  气体灭火计算:可通过七氟丙烷、IG541、热气溶胶计算灭火(惰化)设计用量和泄压口面积。

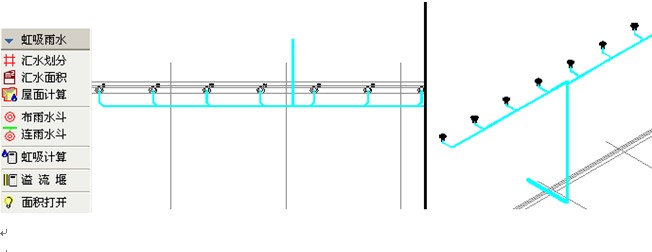

虹吸雨水模块

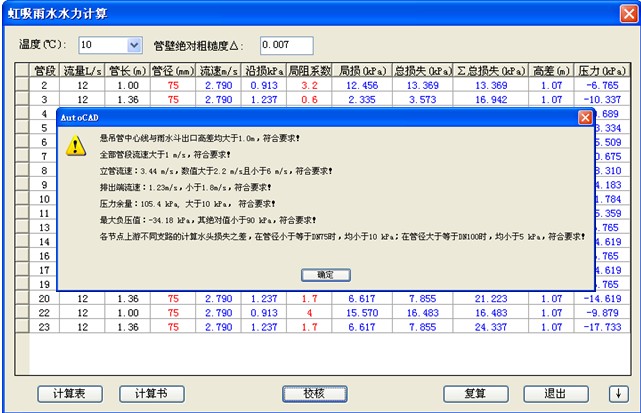

      有利于大型民用院及工业院进行体育场、工业厂房等大型建筑的设计,同时可进行校验。通过汇水划分、汇水面积、屋面计算命令快速进行屋面雨水流量计算,在此基础上进行雨水斗布置以及系统悬吊管、排出管绘制,当布置好平面虹吸雨水系统后可进行虹吸雨水计算,可计算压力余量、最大负压等数值并可进行校核。







室外设计

      室外表井的布置简单快捷,软件提供任意布置、沿线定距、定距单布、两点定距多种布置方式,可快速在图中布置检查井(圆形、方形)、阀门井、跌水井、水封井,并自动标示出井号,且依据布井方向定义管道坡度方向。并可实现相互间及出入户管线的自动连接。管线绘制传承了室内模块的优点,并加入了冻土层深度检测的功能,使用户在绘制时即可实时检查管道埋深。池体的选择多种多样,插入也非常方便,还能够自动追踪管线方向和断线。可自动计算污泥容积,软件提供化粪池国标图集查询池体尺寸样式;

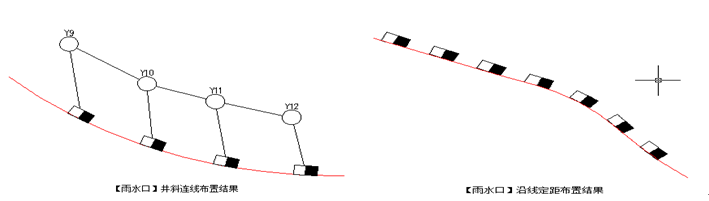

      室外绘图中【雨水口】、【消火栓】、【标桩】等功能,可快速绘制室外雨水口,沿道路两侧绘制雨水口,雨水口与雨水井的自动快捷链接;室外消火栓布置;依照参考道路线进行批量布置桩号或任意标桩等室外设计。选择道路桩号的标注位置,以道路前进的方向,分为左侧标注”“右侧标注”“中心标注

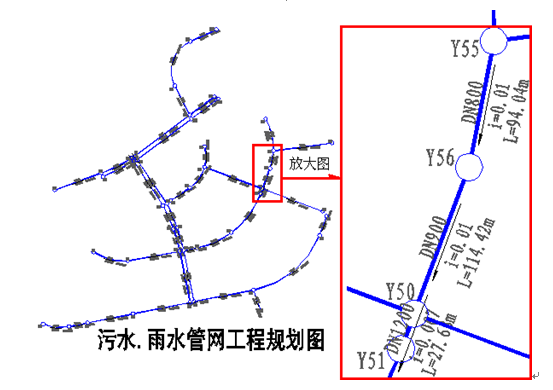

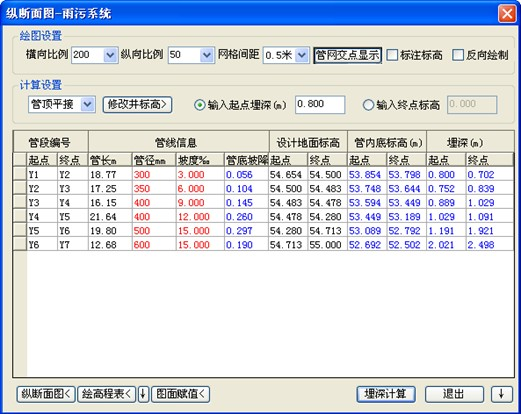

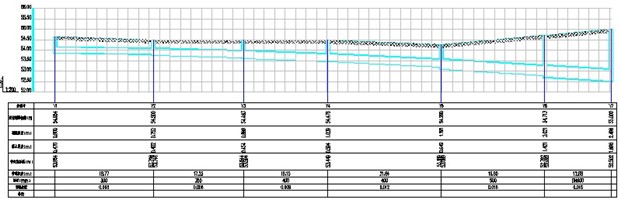

      可绘制道路、管线及构筑物,方便快捷的布置检查井、标注或修改管线和井的信息;并可进行小区、市政雨污管网的水力和纵断标高的计算。以雨水管网为例,只需定义井的汇流面积、径流系数、重现期和汇流时间,就可进行管径坡度初算并将结果返回标注图中;用户可根据需要直接在计算对话框中修改管径、坡度、再进行水力参数校核的复算并最终能输出WORD形式计算书;点取主干管的起始、终止井,自动完成纵断面图的绘制。







管网埋深模块:

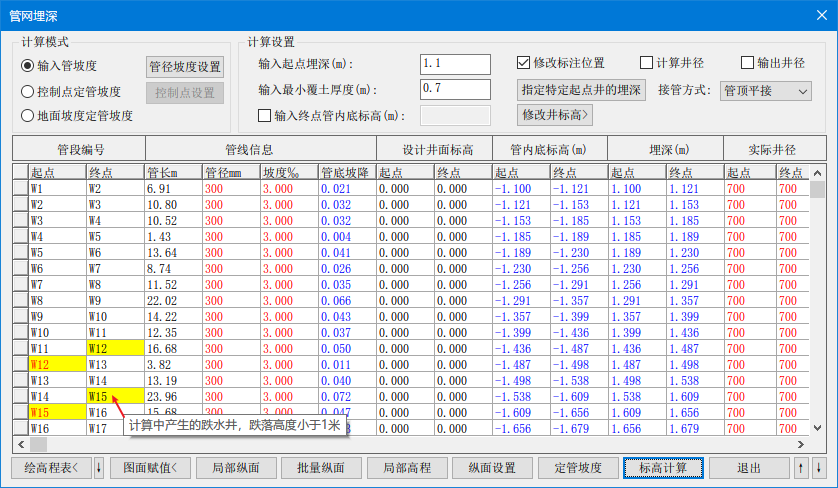

     原来几百个支管,每个支管均需单独进行标高计算。现今此命令仅需一步即可计算整个管网系统的埋深。减轻大量工作量,计算过程可自动校验管网是否满足最小覆土厚度要求。
此模块区别于其他软件最大的优点是不仅可以已知管网起点埋设深度计算管网排出点标高,还可以已知排出点标高反算起点的标高或者反算哪些是我们的控制点,这样就可以知道哪部分管线或者检查井导致了埋深增加,从而可以快速的改变局部方案或者对局部进行特殊处理,使管网符合规范要求。

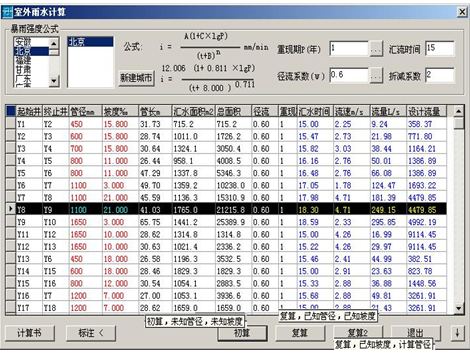

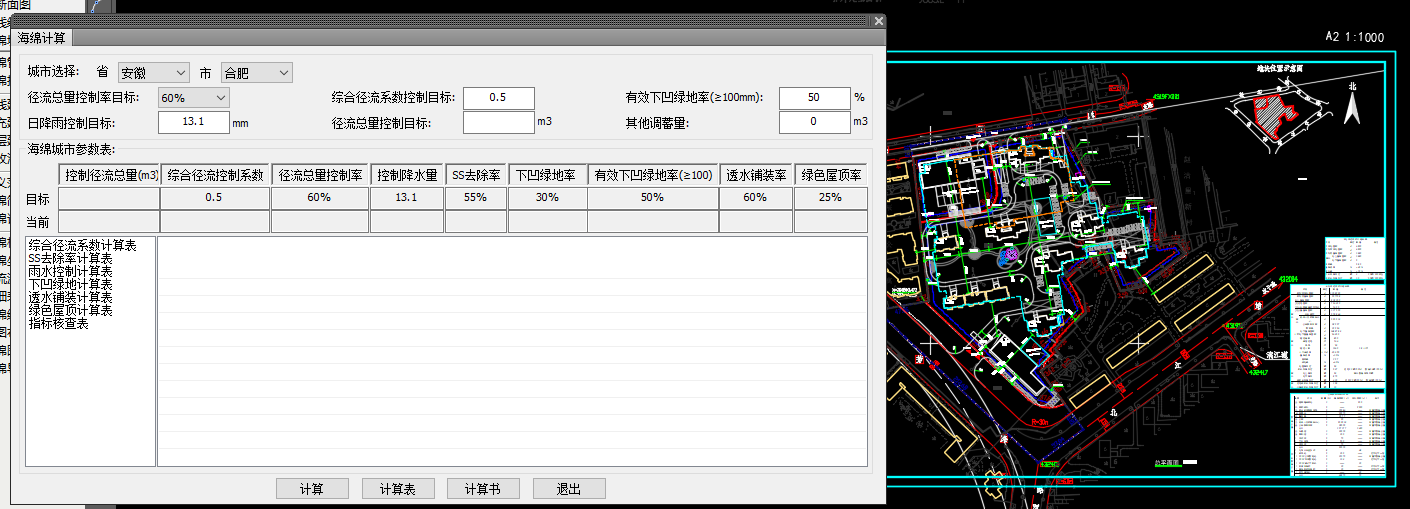

室外雨水计算: 用户只需定义井的汇流面积、径流系数、重现期和汇流时间,就可进行管径坡度初算并将结果返回标注图中;用户在确定汇水面积时,对于规则区域可直接输入单井作用面积,对不规则区域可手绘作用面积,或框选几个检查井输入汇水面积;
软件收录了全国主要城市的暴雨强度公式,用户也可通过添加城市并确定其暴雨强度公式参数。
用户可根据需要直接在计算对话框中修改管径、坡度、再进行水力参数校核的复算并最终能输出WORD形式计算书;输出包括计算依据、计算参数、计算公式、管道水力计算表等的雨水计算书。

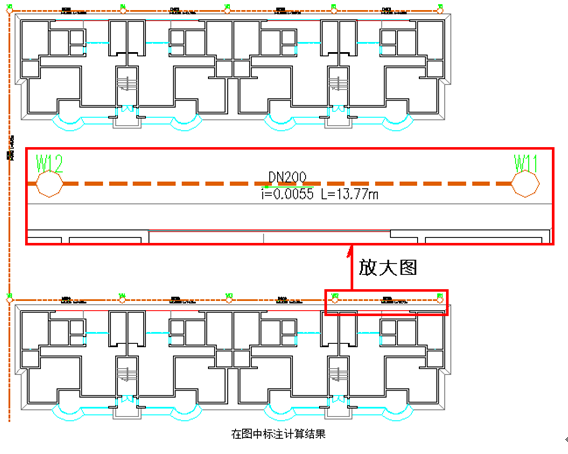

小区污水计算:通过污水流量功能在进行室外污水计算之前,确定每井的污水流量。给出每个井的流量,污水流量会显示在井上,可以方便查阅井流量的定义情况或直接修改井流量。 自动进行室外污水水力计算。计算管径、流速、充满度等,可根据需要进行复算,校核其它水力参数是否满足规范要求;然后将计算结果标注在图上,选择出WORD计算书。

室外管线综合

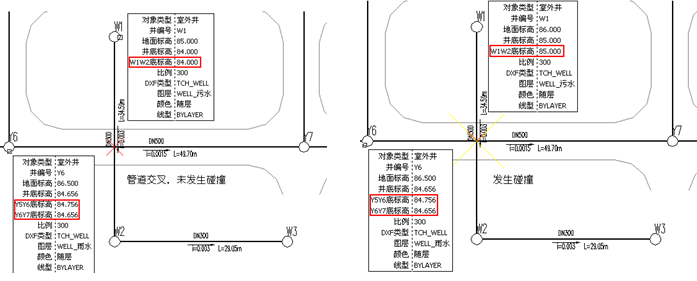

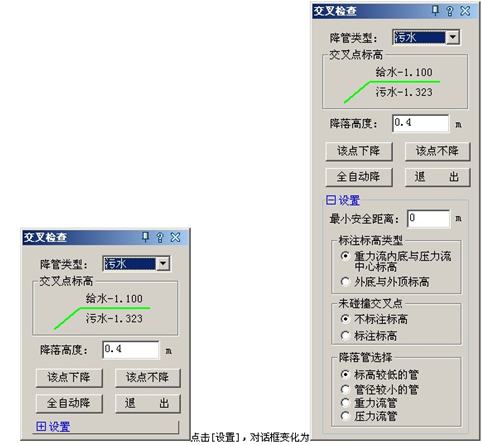

1)交叉检查:软件可以检测室外管道之间的碰撞。不单单是真实的管道碰撞软件可以检测出来,即便是管外皮小于规定间距的管道,软件也可以将其碰撞的位置检测出来。软件会自动根据标高和管径信息搜索出管线交叉或碰撞的位置。管道交叉处红叉表示,管道在空间位置上交叉,但未发生碰撞,可通过对象查询井底标高判断管道的具体位置;管道交叉处黄叉表示,管道在空间位置上发生碰撞,可通过对象查询井底标高并可修改,重新埋深计算后,达到规定距离要求。

优化交叉检查功能,可对选择范围内的交叉碰撞点根据“降落管”的选择条件对某一点进行下降,并且下降可分为该点下降(不降),全部下降(不降),并且某点下降后会对选择范围内的所有交叉点进行再次的搜索,以再次确定交叉碰撞点的位置,交叉检查的碰撞点下降除对该点产生影响,也会根据情况对该点下游的管线产生连带下降影响。

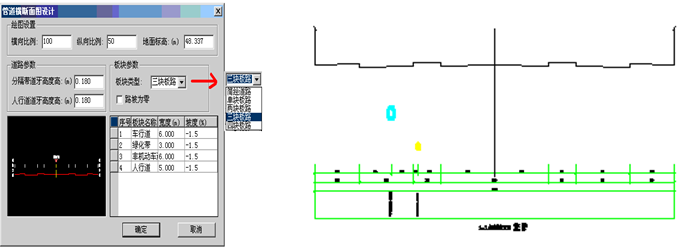

横断面图:对于室外有管径及标高信息的管道,软件可自动绘制室外管线横断面图。横断面图可以显示剖切到的管线的横向信息并可以标注管线的类型、管径、标高,以及显示出相应的板块信息并在底部标注横向纵向比例等相应的信息。
