T20天正暖通软件V10.0

产品编号:993   浏览次数:0

一、软件概述

T20天正暖通软件V10.0支持Win10 64位AUTOCAD 2013-2024平台,Win11 64位AUTOCAD 2021-2024平台。是一款全新的专业化、智能化的暖通设计软件。

软件符合《民用建筑供暖通风与空气调节GB50736-2012》、《建筑防烟排烟系统技术标准 GB 51251-2017》、《汽车库、修车库、停车场设计防火规范 GB 50067-2014》等;软件采用智能化的自定义实体技术,完全自动处理管线和设备的相互关系,支持双击编辑修改天正对象;软件涉及暖通专业面广,涵盖采暖、通风、空调、多联机等设计,可以快速布置平面图、自动生成系统图,完成材料统计;强大的计算模块可以让设计师轻松的完成各项计算并导出计算书,把更多的精力投入到对工程的技术革新上;软件在高效、快捷的进行二维图纸绘制时,三维效果同步完成,快速实现由二维平面到三维立体的切换,整个工程一目了然。并且,在三维视图中所作的修改,其修改信息会同时传达到其他视图中,实现自动更新。

二、软件功能介绍

(一)软件界面

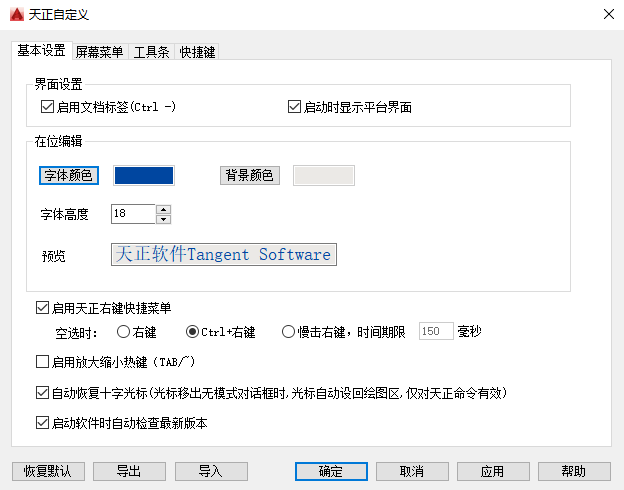

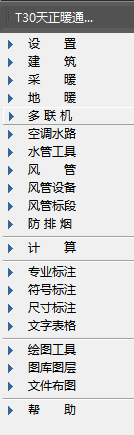

简洁清晰的屏幕菜单,包括采暖设计、地暖设计、多联机设计、空调水路、风管、防排烟、计算、专业标注等模块,用户可自定义菜单的不同风格模式;软件提供屏幕菜单、快捷菜单、快捷工具条、快捷键等多种功能调用操作方式,用户可自定义工具条和快捷键的具体内容。

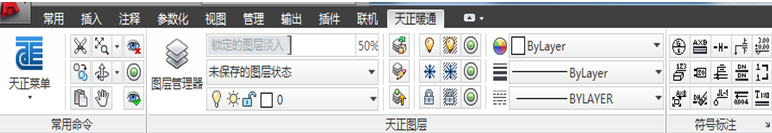

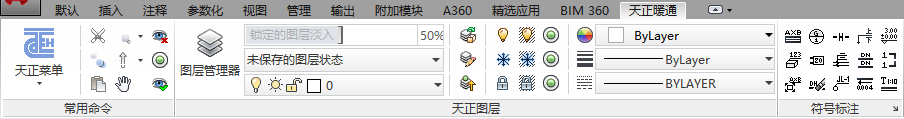

操作界面采用ribbon菜单,增强了软件的实用性和美观性。

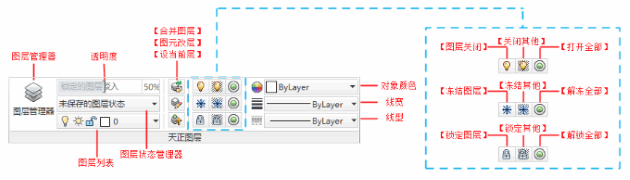

T20界面中提供了全新的图层管理器,依然将天正图层标准预设进图层管理器中,并以图层组的方式进行分类,使图层管理更加清晰,操作更加方便。选项版中的“透明条”可将图中锁定的图层设置透明显示,以透明度来调节锁定图层的亮度。

(二) 开放性的软件设置

开放性的软件设置功能:用户可根据设计习惯对绘图、线型、文字线型、文字样式、图层进行设置,从而满足不同用户不同设计习惯的具体需求;支持对水管系统、风管系统进行增删处理,满足用户对特殊管线的绘制要求。

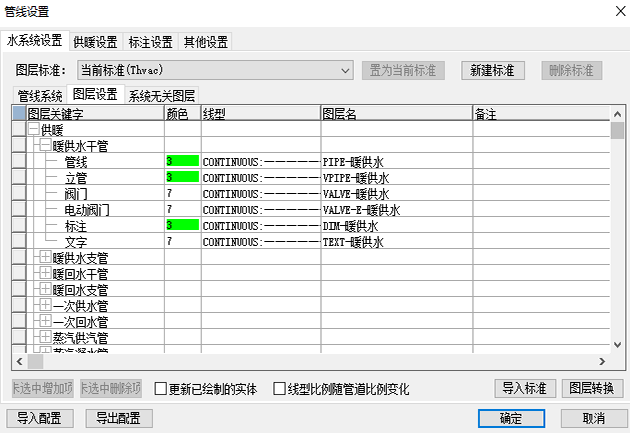

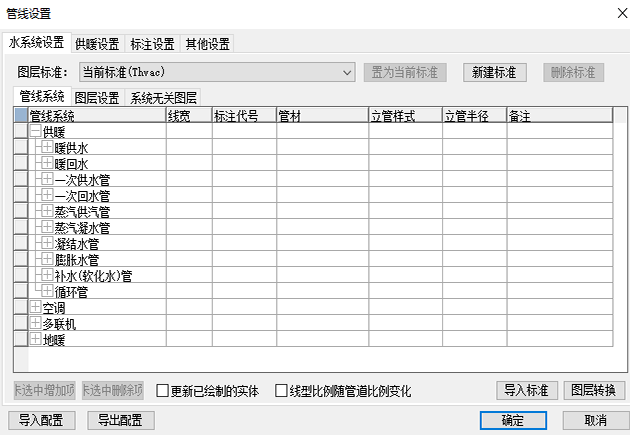

1.水管管线设置

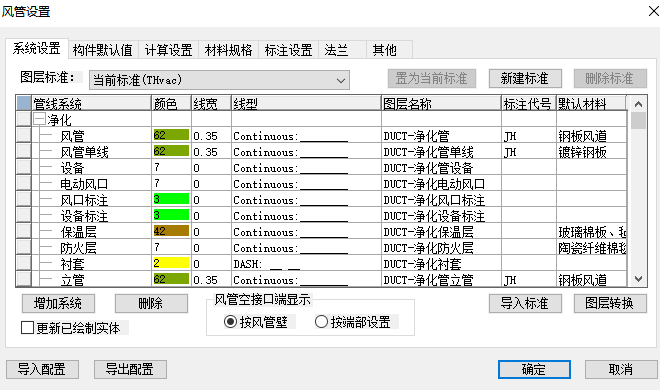

2.风管设置

(三) 采暖设计

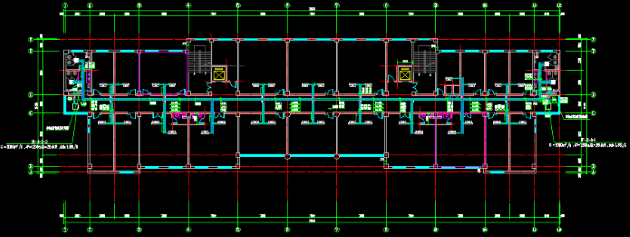

软件提供全面采暖绘图功能,可快速绘制散热器、立管、管线,可自动完成立管与干管、散热器与干管、立管的自动连接,连接样式满足各种设计需求;软件采用三维管道设计,模糊操作实现管线与设备、阀门精确连接;管线交叉自动遮断。

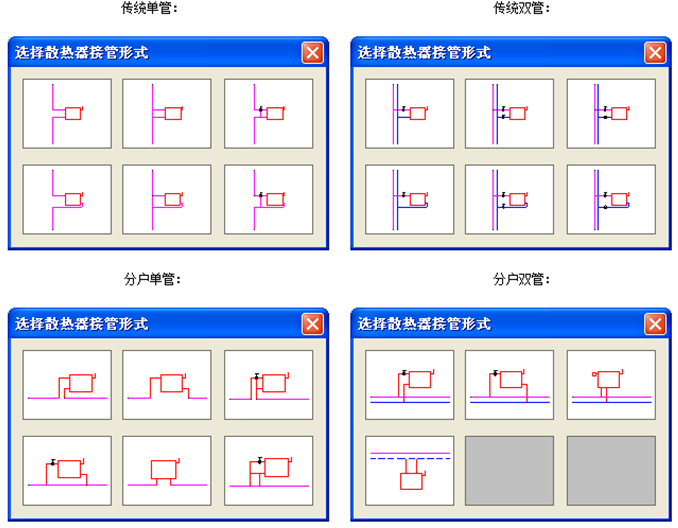

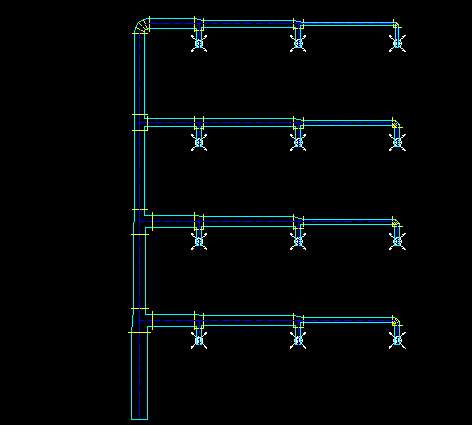

软件提供多种布置散热器与采暖管线的方法,可快速绘制散热器、立管、管线。布置散热器界面采用了浮动式窗口结合动态预演,所见即所得,相辅灵活的右键菜单编辑功能,可方便地绘制单管侧接、单管下接、双管侧接、双管下接等平面图;软件采用三维管道设计,模糊操作实现管线与设备、阀门精确连接;管线交叉自动遮断。可一键绘制多层多立管采暖原理图、根据平面图快速生成系统图。

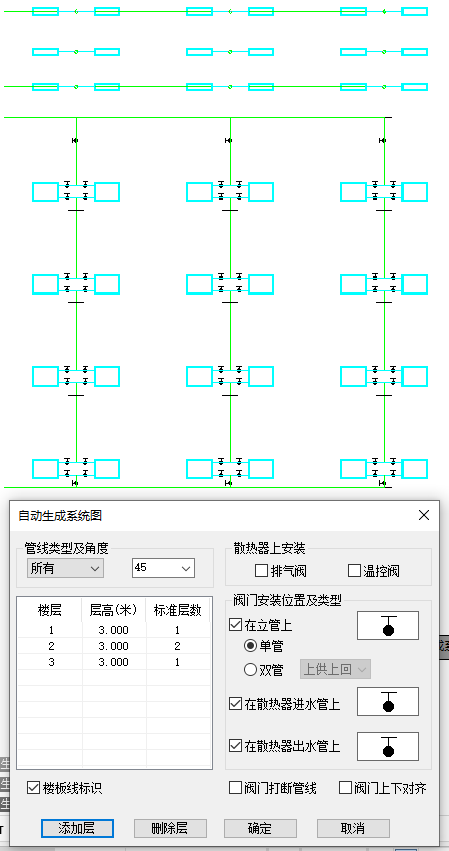

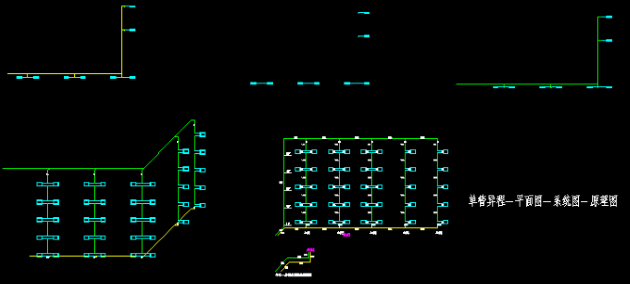

根据各层平面数据自动生成各类采暖形式系统图,所有平面标注信息可自动带入系统图,轻松实现了平面图和系统图上散热器片数、管径等标注信息一一对应,没有遗漏,极大减少设计人员校核图纸的工作量。

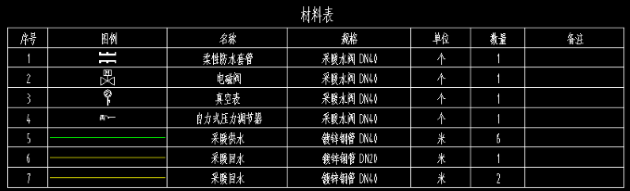

所有图元采用参数化布置,一次性信息录入,可进行快速编辑、修改、标注与材料表统计,开放性的图库,方便用户快速录入自定义图块,支持定义及统计,统计结果支持带有图例。

软件设备图块采用最新制图标准:GB/T 50114-2010。

软件提供采暖双线水管设计功能,满足详图设计或工业设计中双线水管绘制,及双线水管阀门阀件设计。

软件提供丰富的采暖常用管线系统,同时支持用户增加、删除管线系统,支持对现有管线系统增加分区,开放的管线系统功能可针对管线线宽、图层、线型、标注、颜色等内容进行用户自定义。

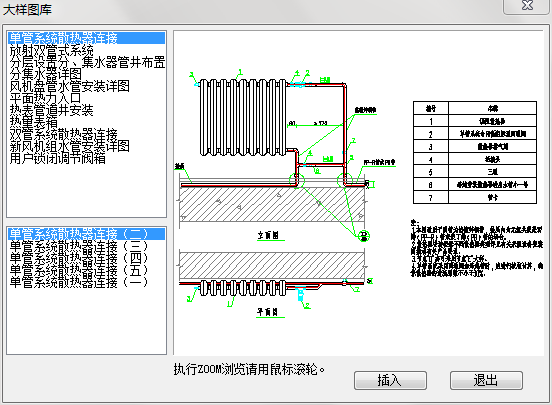

软件提供多种大样图库,方便用户快速直接调用参考。

(四) 地暖设计

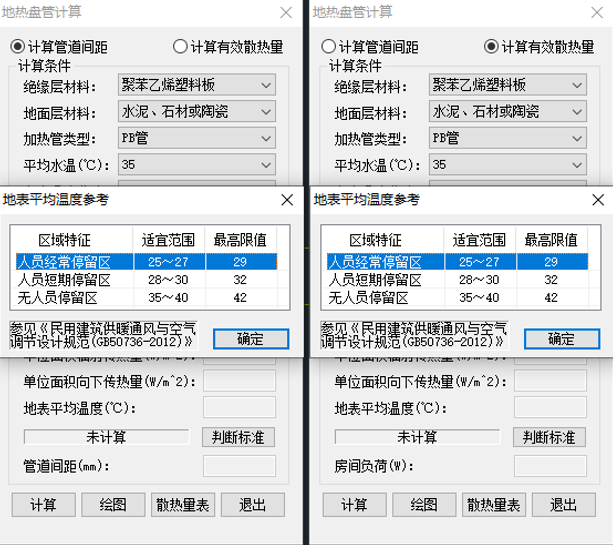

提供不同地面材质、不同管材和不同水温下地热盘管间距和有效散热量的计算。地热计算的计算原理来源一《地面辐射供暖供冷给水规程JGJ142-2012》;地热计算判断标准为《民用建筑供暖空调设计规范GB50736-2012》;计算结果自动与规范中要求范围进行比较,给予相应提示。计算完成可直接按照计算数值布置地热盘管。

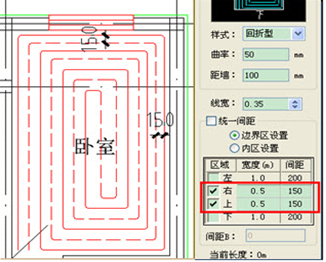

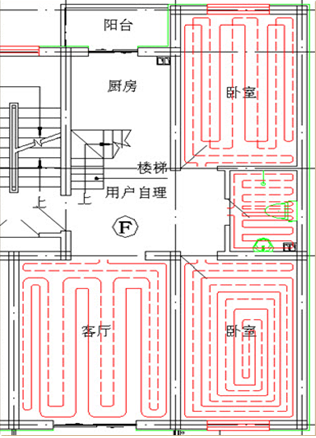

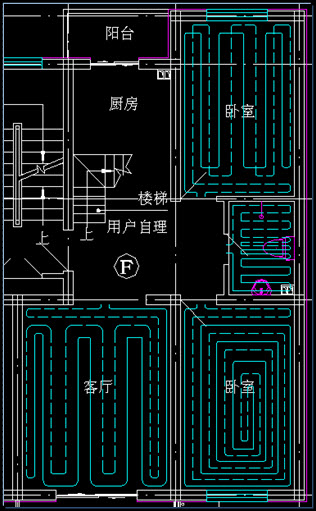

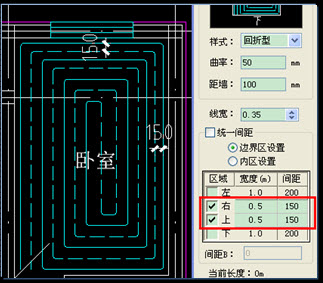

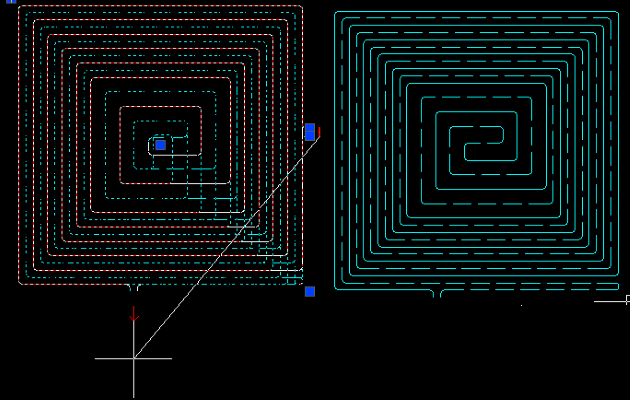

支持回折型、平行型、双平行和交叉双平行四种不同的盘管绘制样式。回折型盘管支持边界区加密功能,平行型、双平行和交叉双平行支持两侧加密功能。四种盘管类型均支持任意开口的功能,方便用户根据房间开门位置、分集水器位置自行设置盘管进出水口位置。绘制的盘管为实体对象,双击可编辑,进出水口提供夹点引出,支持引出绘制。

布置异形盘管支持弧形和不规则房间的盘管布置;支持对现有平行型盘管进行局部移动功能,以满足凹凸房间的盘管局部调整;提供盘管倒角、与分集水器连接、手绘盘管自动与干管连接、盘管转PL、供回区分、平行连接、画伸缩缝、绘制地暖套管、统计地热盘管长度、间距等功能,可一站式满足地暖绘制需求。优化【盘管统计】命令,支持设定统计内容及统计内容的排序;优化【盘管转PL】功能,支持多个盘管批量转PL,自动判定连接关系。

(五) 多联机设计

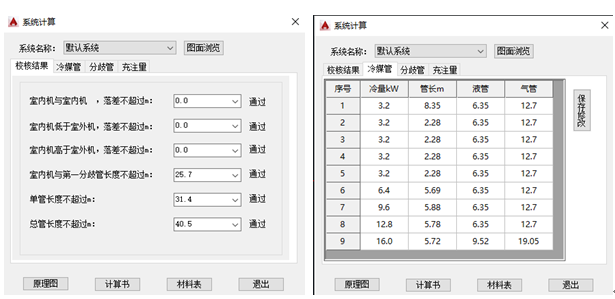

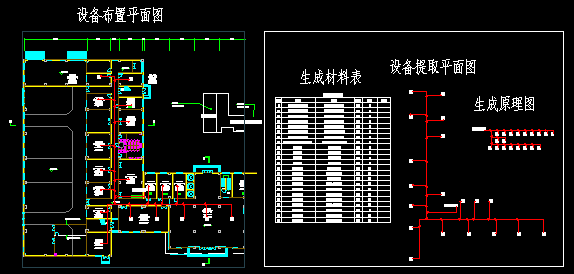

多联机模块可完成绘图及系统计算。室内机绘制支持带风管布置,室外机绘制支持根据室内机负荷进行选型。根据实际图纸自动计算出设备间的落差、单管长度、总管长度等,并做出判断是否满足该厂家给定的限制。同时统计出各管段负担冷量,计算出冷媒管径、分歧管型号及充注量。可生成原理图,输出材料表。目前库中有大金、海尔、美的、海信日立等厂家的常用系列及产品类型,提供室内、室外机数据库的维护和扩充功能,并链接有产品实际照片,方便用户选取。针对特定用户,提供【厂商维护】、【设备维护】、【系列维护】等功能对多联机厂商、设备及系列进行数据维护,通过【计算规则】维护各厂商的计算规则,通过【定义设备】进行设备的扩充。

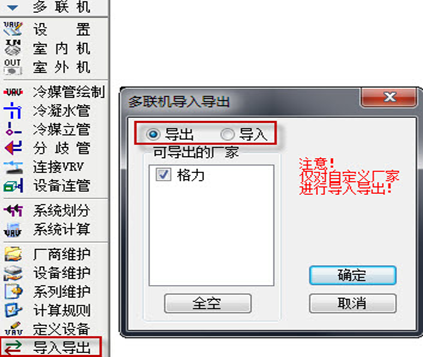

通过上述功能可进行厂商及设备库扩充,支持通过【导入导出】对自定义增加的厂商、设备图块、数据信息进行导入导出,方便数据共享。

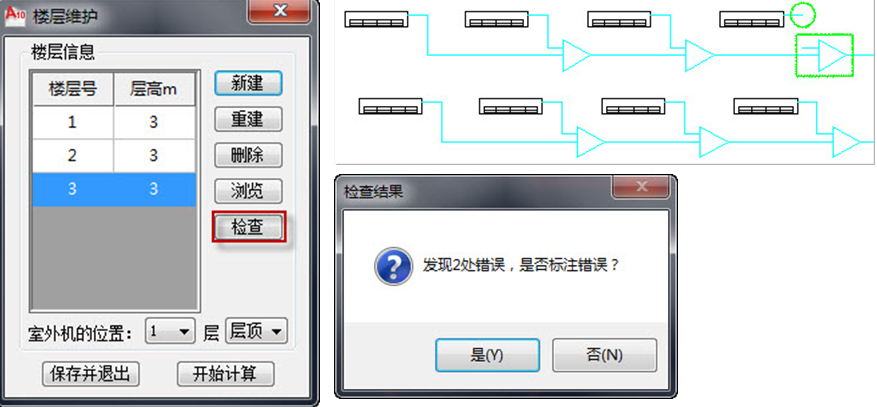

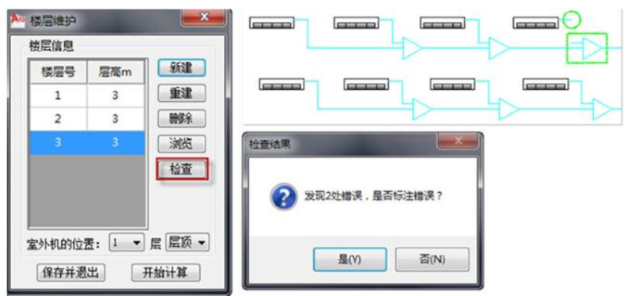

系统计算功能可对多联机系统的连接情况进行检查,支持将发现的连接错误自动标注在图面上,方便用户查看、修改。

(六) 空调水路设计

提供空调水系统中所需设备的选型、布置,并支持自定义设备图块样式和相关参数。提供空调水系统的管线绘制,可单独绘制一种管线也可同时绘制多种管线。支持管线按照系统进行统计,统计结果带有对应管线的图例。

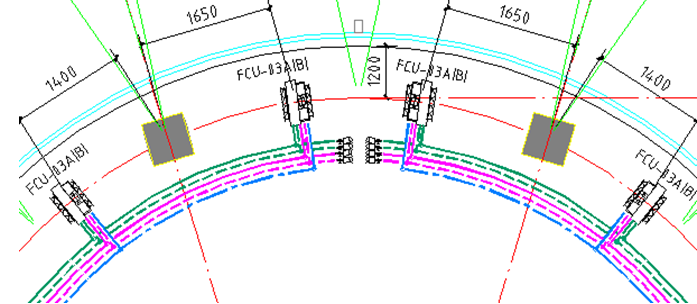

多管绘制支持弧形建筑的沿线偏移绘制,支持弧形水管的沿线偏移,支持绘制并设备连管。

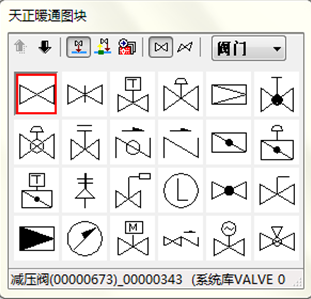

水管阀件支持布置水管阀件、水管电动阀件、仪表、附件;可在阀门处进行阀门、电动阀门、附件、仪表的切换;支持水管阀件的替换;布置时可选择是否将阀门附着于管线、是否打断管线等设置;支持布置系统阀件;支持用户自定义水管阀件,并实时进行布置。

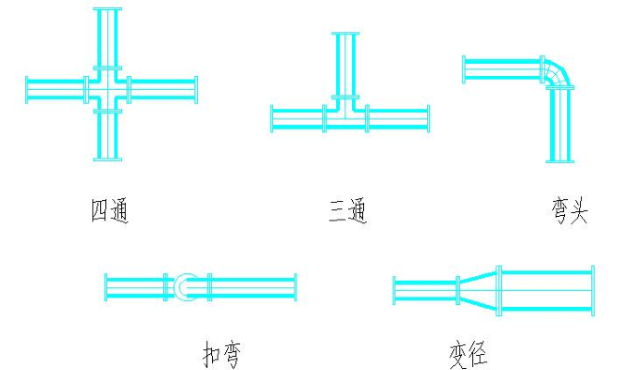

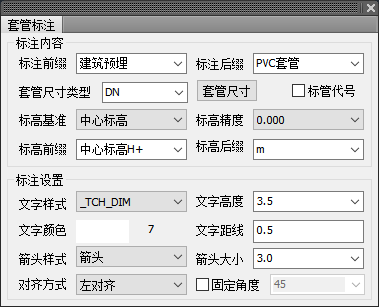

提供上下扣弯、偏移升降、管线打断、管线倒角、管线连接、分类连接等多种水管工具,用于处理管线关系;偏移升降用于处理水管的局部升降、局部偏移,支持设定升降高度、偏移角度等参数;插入套管对管道穿墙等自动添加套管,支持设定套管图层、布置方式、套管样式、套管大小。增加【水系统选择】命令,用于一键选择存在连接关系的水系统,便于一键复制、移动等后续操作;增加【水管保温】、【水管刷漆】命令,对水管管线增加保温层、油漆层属性;增加【查看保温】、【查看刷漆】命令,用于查看图面管道保温层、油漆层属性;优化【材料统计】命令,支持对水系统保温层、油漆层的材质与工程量进行统计。

(七)风管设计

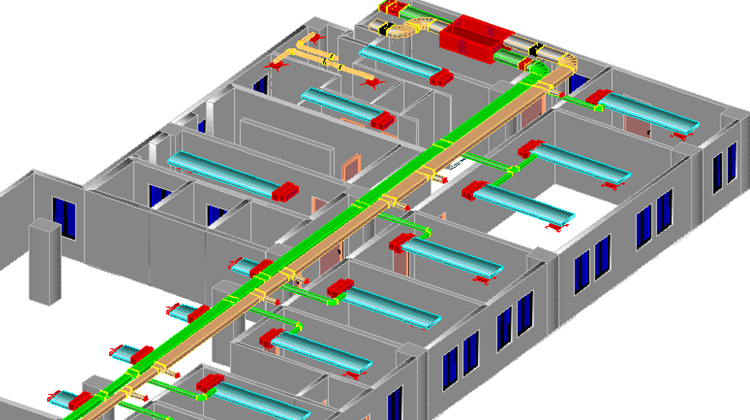

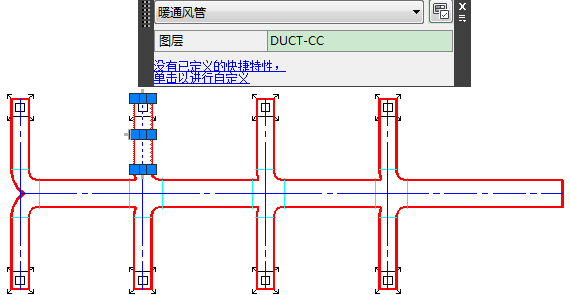

二维、三维统一,即有二维的方便又有三维的实效,风管、设备、三通等构件均支持管线直接引出功能,方便绘制。支持风管联动,多样化的风管编辑功能,可快速生成系统图、剖面图。

1. 标准化图层

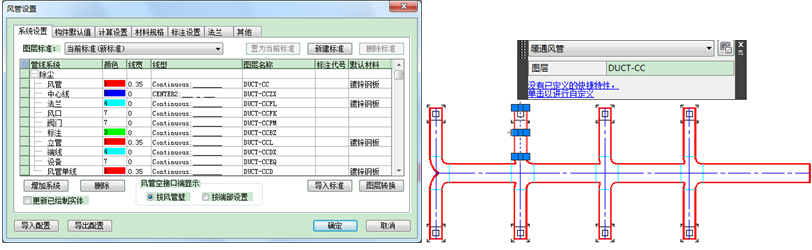

风管设置中增加风管的图层管理,即“图层标准”。可设置多种风管系统的图层标准,或读取旧版中的图层标准,可在不同的图层标准间切换,或把专版的图纸转换为标准版的图纸。

2. 绘图功能全面

可根据设计习惯进行多方面的设置工作;可扩充风管系统,自定义风管图层;增加风管材料及尺寸规格;设置风管中线是否显示;可进行法兰出头长度及风管厚度的设定;风管标注样式支持用户修改。

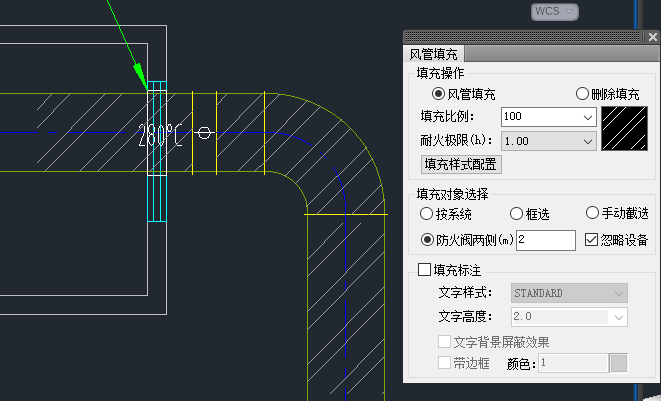

快捷风管编辑命令,如:【局部改管】可快速实现风管绕梁绕柱的绘制;【平面对齐】可变换风管的对齐方式;【竖向调整】可整体提高或降低风管系统的标高;【打断合并】可任意实现风管间的的打断、合并;【布置风口】可批量布置风口;通过框选平面图,直接生成系统图及剖面图,操作简单、快速。【风管填充】可对风管系统或单独选择风管进行批量填充,支持按照《建筑防烟排烟系统技术标准》图示的规定进行样式设定、耐火极限标注等功能。

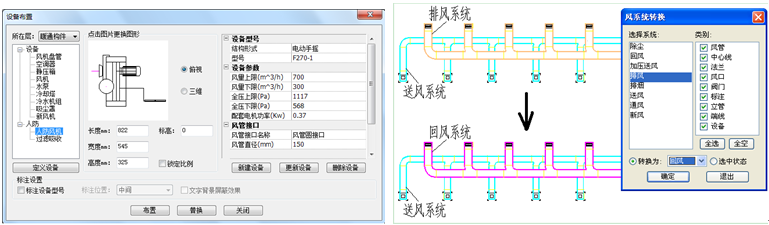

设备布置界面,支持常用风系统设备的布置,如风机盘管、空调器、新风机、人防风机、过滤吸收设备等,支持多尺寸接口设备的定义。

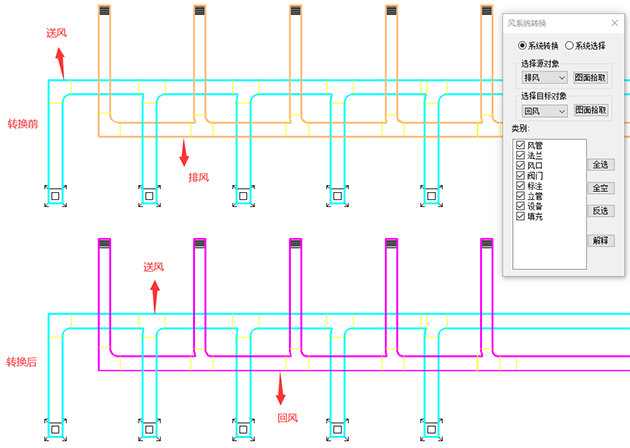

风系统转换命令,支持不同风系统间的整体转换,或整体选中。更高效,更快捷的在多个风系统交叉的图纸中选中所需要的风系统,进行移动、复制或整体转换风系统类型等操作。

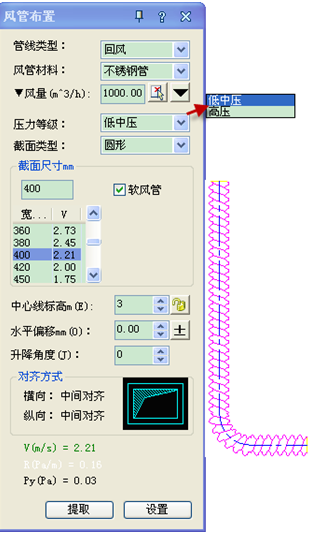

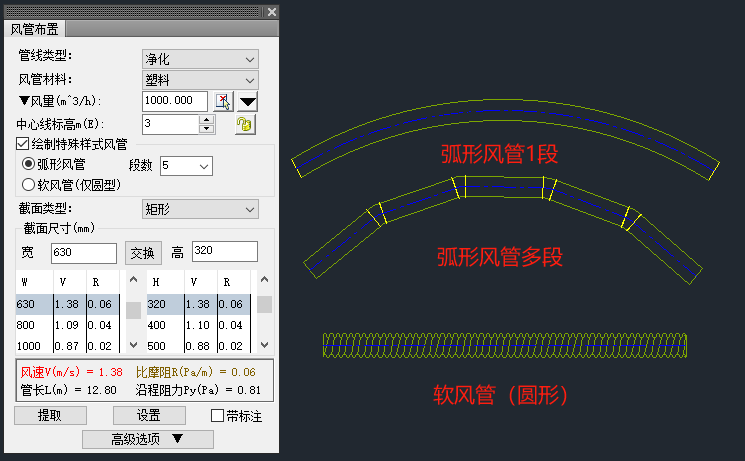

风管绘制可根据风量和风管设置中设置的风管推荐风速,计算出风管的推荐截面尺寸;风管绘制支持不同压力等级绘制,后续风管材料统计根据不同压力等级区分风管壁厚;圆形风管支持软风管绘制。风管增加“比摩阻”参数,绘制风管时在预览框提供文字说明,便于在选择风管尺寸时,参考比摩阻数值进行选择。

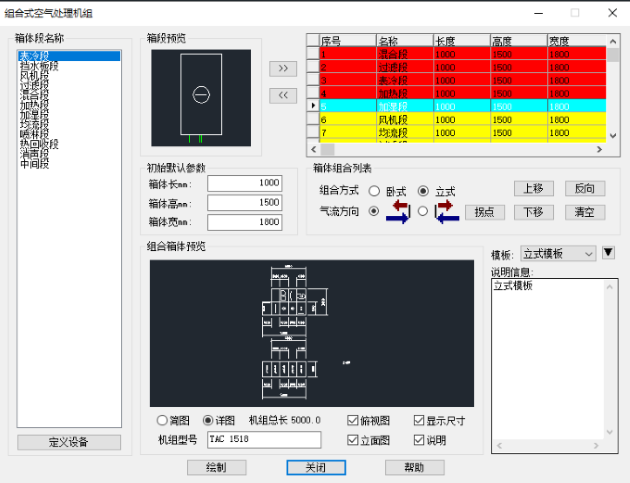

空气机组命令支持模版的设置和保存。软件中给出默认立式和卧式模版,支持用户手动添加。

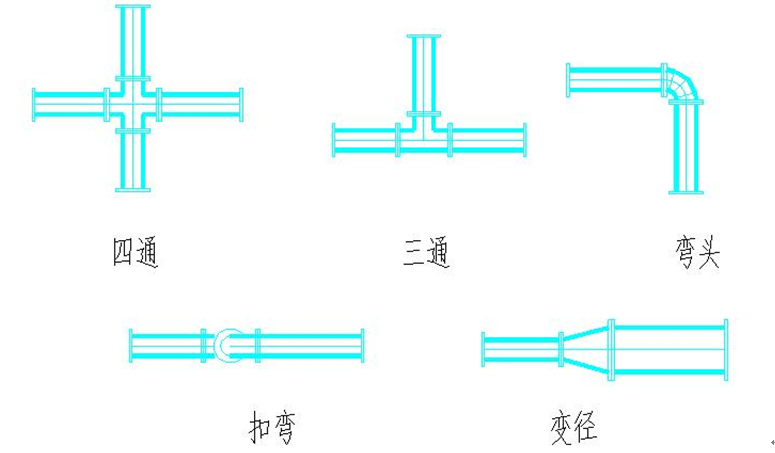

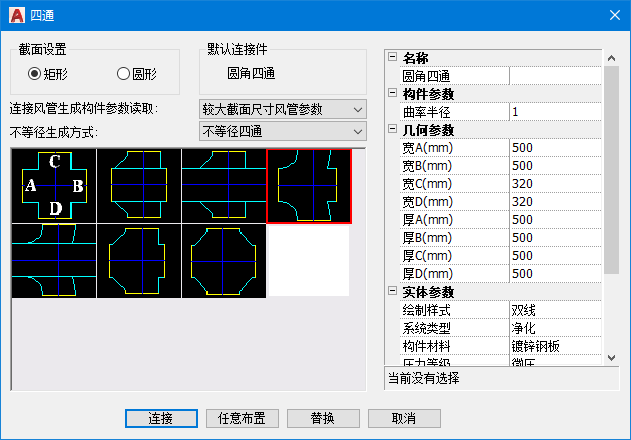

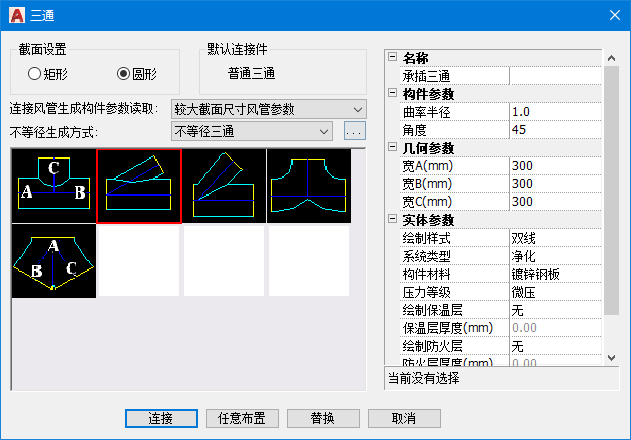

圆形承插三通(四通)或斜接三通(四通)样式,连接风管时自动生成带弯头的三通样式;【弯头】、【三通】、【四通】、【乙字弯】、【变径】支持对连接件单独设定管材;支持对连接件的压力等级分别设定;【连接风管生成构件参数读取】选项,用于在执行连接命令时,连接件的参数来源进行指定;【不等径生成方式】选项,用于在执行连接命令时,连接件生成效果的显示;此功能涉及到风系统的所有连接件的所有样式根据新增内容,对连接件的对话框进行调整;支持连接件的所属系统可以通过下拉框选项进行设定。

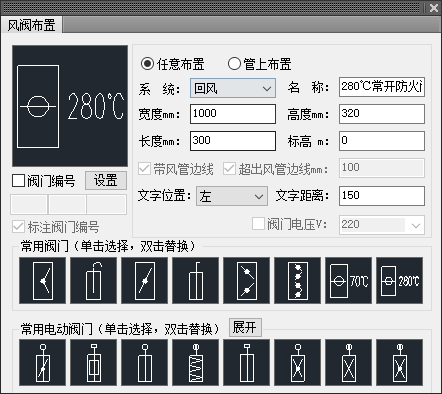

支持弧形风管的绘制、连接等相关功能。布置风口、布置风阀、风口标注、风口编辑、风阀编辑等功能增加相应的代号属性,支持代号的编辑、标注、读取显示等功能;管道风机增加自动选型的功能,可根据不同的参数进行自动选型,提供代号等参数的标注功能;优化壁厚属性,扩充风管规格;另更新构件换向、系统转换、局部改管、平面对齐等常用编辑类命令。

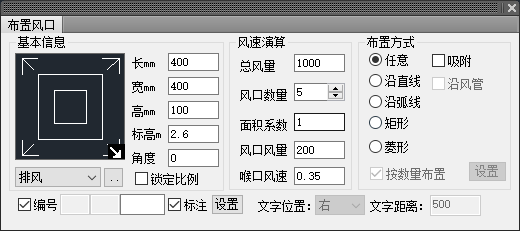

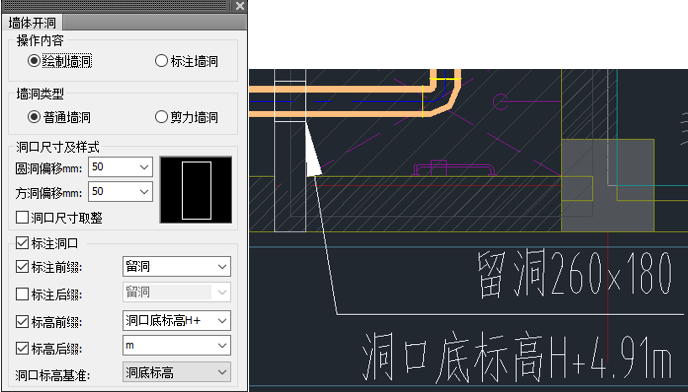

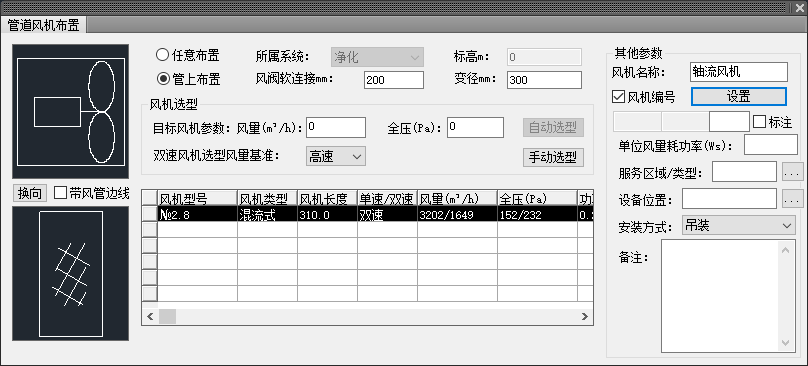

优化【布置风口】命令,增加风口吸附功能,使布置的风口自动吸附在风管上;优化【管道风机】命令,提供服务区域与设备位置的文字更新;优化【风管标注】功能,在维持原风管标注操作方式的基础上,将常用的风管标注内容提取到对话框中进行实时设置,便于针对不同的风管进行不同标注;增加【墙体开洞】命令,识别图面上风管与墙体自动生成墙洞,提供绘制墙洞和标注墙洞两种功能,支持切换墙洞类型,不同墙洞类型调取不同的图层信息,便于筛选区分。

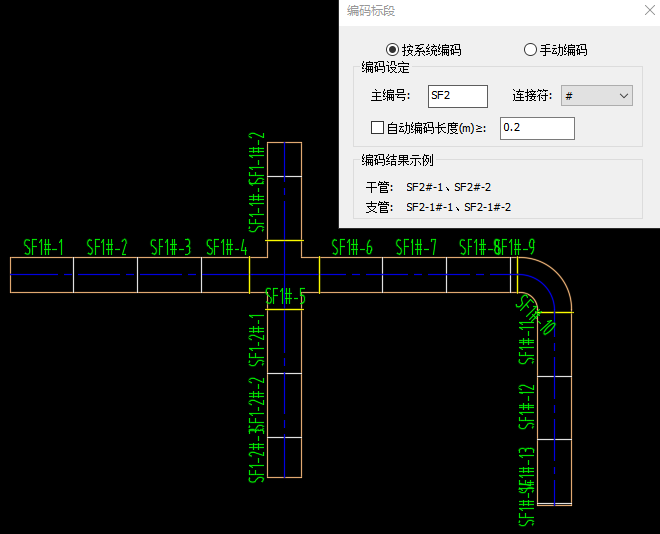

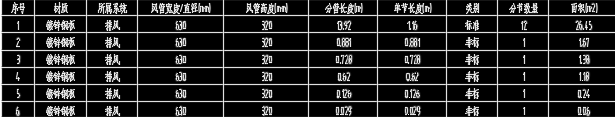

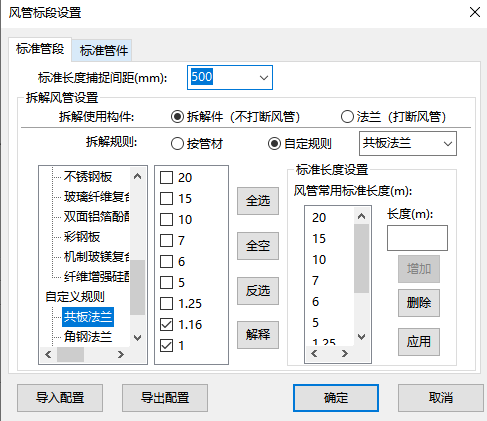

增加【风管标段】模块,【标段设置】支持设置风管拆分为标准长度风管的标准件规格,提供不同的拆解件生成方式,支持按管材或者按自定义规则;【风管标段】支持将使用天正绘制的风管,按照标段设置中设定的拆解规则以及对应的标准长度,拆解为多段标准长度风管;【风管捕捉】支持绘制风管时捕捉标准长度点;【编码标段】支持将执行过风管标段命令拆解为标准长度的风系统或者风管进行编码;【标注标段】支持对标准长度的风管,进行连续标注;【输出标段】支持将已经拆解为标准长度的风管进行统计并输出表格。

3. 材料统计

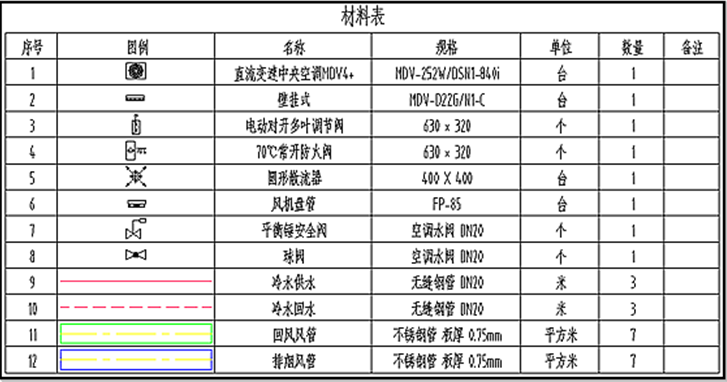

从当前图中直接框选提取,增加按长度或钢板面积的统计方式,可以统计垂直管段长度,并生成表格,统计内容可在位编辑修改。

(八) 专业准确的计算模块

1. 负荷计算

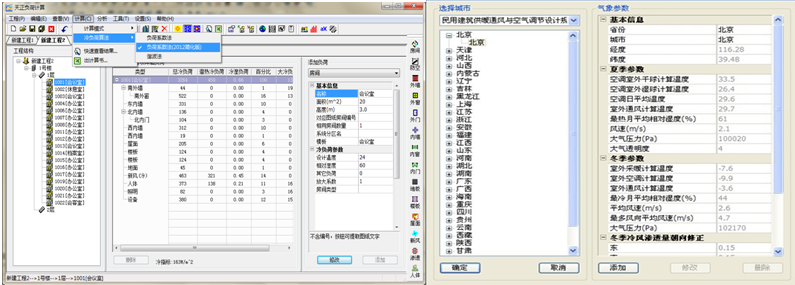

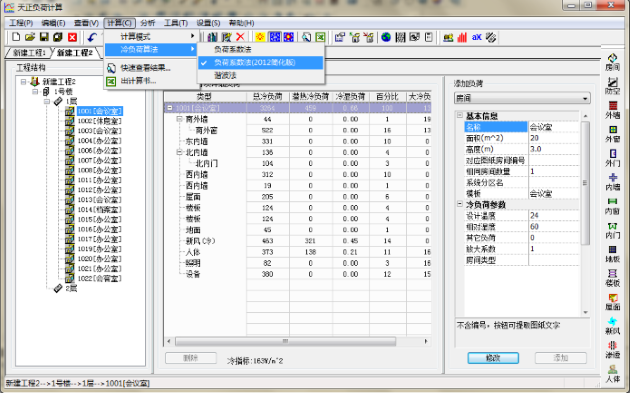

提供三种负荷计算方法,其中负荷系数法(2012简化版)为新规范GB50736-2012中的负荷计算简化算法。对于用天正建筑5以上版本绘制的建筑底图,可通过【房间】命令下的操作方法进行前处理,然后提取建筑底图数值信息、房间名称等直接计算出结果,并可将计算结果赋回到图面相应的位置,赋回的负荷数值支持后续设备选型等进行提取;对于不能提取的建筑底图可手动添加相应的负荷源,且常用的新风、人体、照明、设备等负荷源自动添加,计算结果可以表格形式赋回到图面,便于后续设备选型查看。计算完成可输出excel计算书。

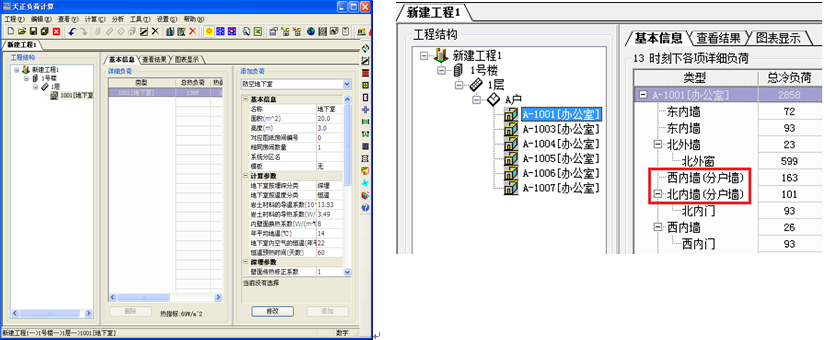

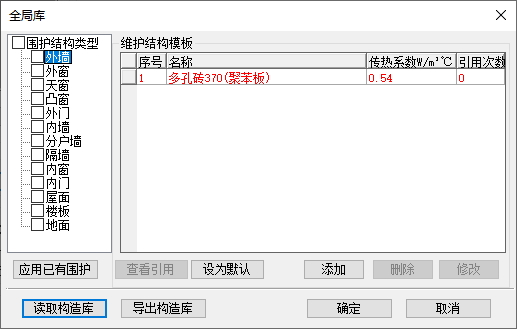

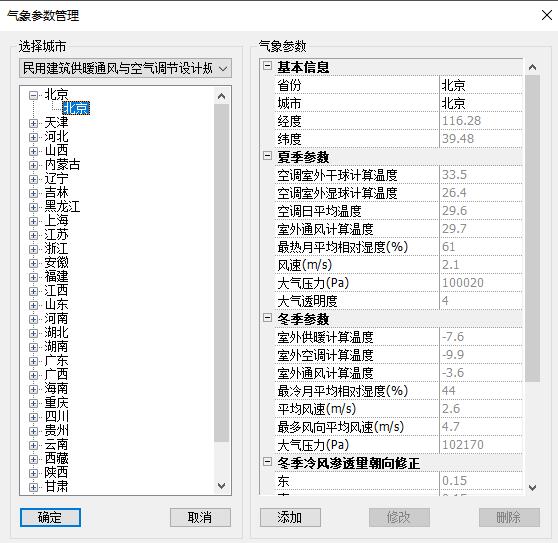

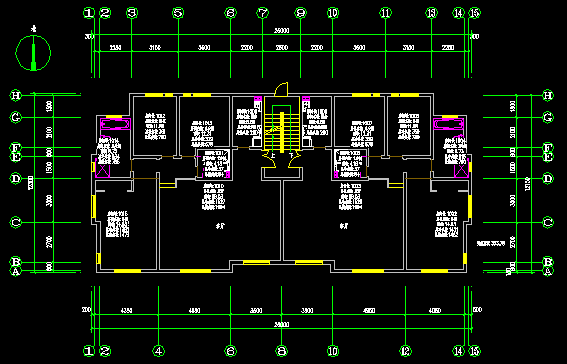

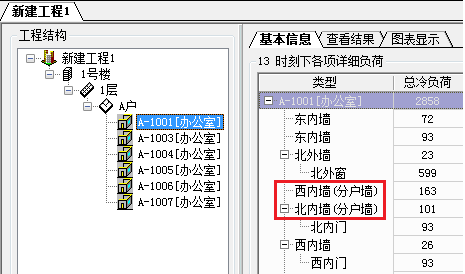

可以直接提取建筑底图维护结构信息,进行夏季空调逐时冷负荷,夏季逐时新风负荷计算,冬季采暖热负荷计算、冬季空调热负荷计算,其中冷负荷计算同时提供谐波法和负荷系数法。支持防空地下室的负荷计算,可按埋深和温度要求,分别进行计算。区分分户内墙与普通内墙,对工程中表达方式进行区分,可分别设置分户墙与普通内墙的传热系数。

负荷计算完善了更多精细功能:搜索房间命令强制显示外墙线;优化加亮墙体功能,可分别加亮显示外墙、分户墙、隔墙;支持凸窗的提取,可手动添加凸窗,能与外墙产生嵌套关系;增加房间管理器功能,对常用房间设计参数进行汇总,可批量应用;增加指定房间为模板功能,非模板房间可以引用参数信息;支持在已经排序的房间中间插入房间,编号顺延;增加自动编号命令,可对楼层或户型内的房间重新顺序编号;热负荷详细计算书支持户型分类;增加批量添加房间对象功能,根据选中的楼层,将房间对象添加道该楼层下,实现批量添加房间的操作;增加外窗负荷源遮挡系数与SHGC参数的换算功能。

2. 采暖水力计算

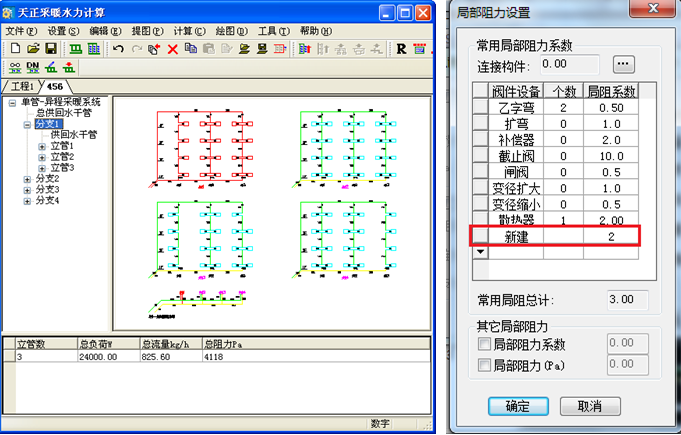

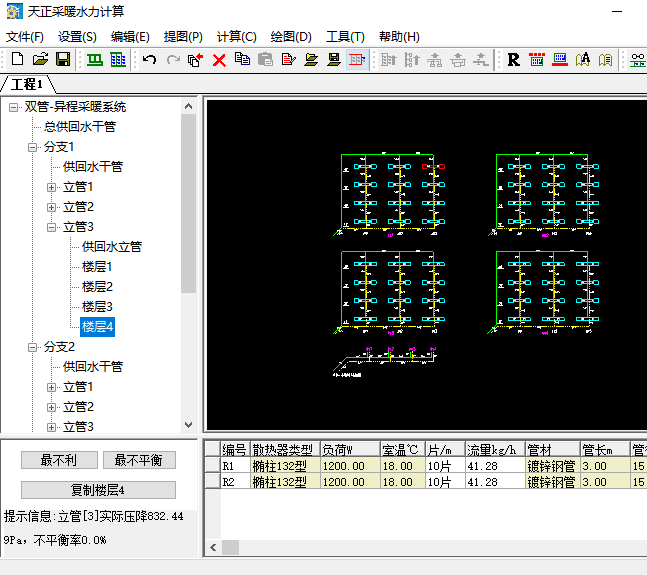

采暖水力计算,可计算传统采暖(垂直单、双管系统)、分户计量(单管串联、跨越,双管并联系统)和地板采暖系统,计算方法包括等温降法,不等温降法。支持多分支同时计算,图形化的计算界面,提供图形预览功能,使得计算过程直观明了,提供了多种格式供计算书的输出。【采暖水力计算】更新计算核心,更贴近工程实际,增加多种算法的切换选项,可以自行选择不同的算法进行采暖水力计算;计算界面的结果显示提供人性化的设置,可根据需要自行选择显示参数;显示页面提供【最不利】和【最不平衡】按钮,方便一键查看最不利环路和最不平衡环路,并提供分支信息的显示;

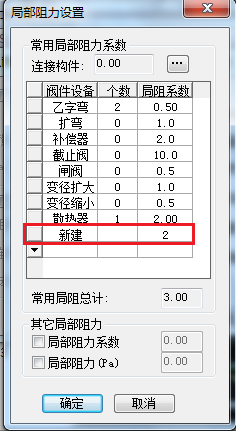

计算数据可直接从采暖系统图形中提取,计算结果返回图面,根据计算数据可自动生成系统原理图,并赋值结果。分支支持扩充,并修改了原理图的显示方式;最不利环路数据单独罗列,便于修改;局阻系数开放设置,支持用户扩充局阻构件。

分户计量形式的采暖系统,户内支持双组散热器并联的形式。新增上供上回采暖系统形式,各楼层的散热器方向可设置。新增或删除楼层内的散热器不会影响整体的框架。

计算控制增加”查表法“,根据《简明供热设计手册》中的不等温降法水力计算方法计算,采用“当量局部阻力法”来计算管段的沿程损失;增加“入口压力差计算”,即最不利环路的各管段管径计算可采用软件原有的经济比摩阻或新增的入口压差来计算;水力计算增加”复制“功能,支持复制树状结构下的分支、立管、楼层到本工程或其他工程。

3. 风管水力计算

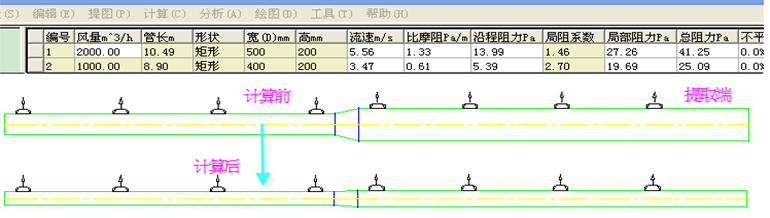

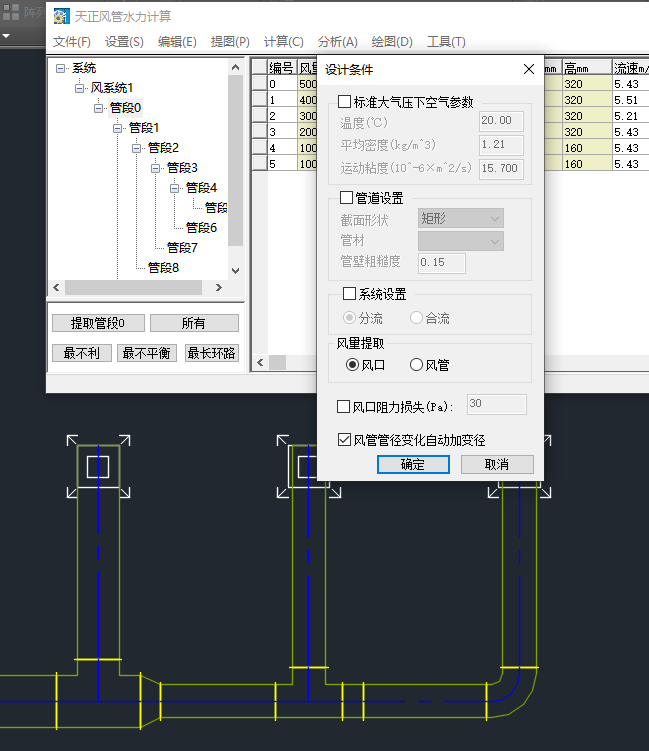

风管水力计算,可从风管平面图或系统图上提取管段信息,提供了假定流速、静压复得、阻力平衡等3种计算方法,计算后,支持将管段编号及计算结果赋回原图,支持输出计算书。

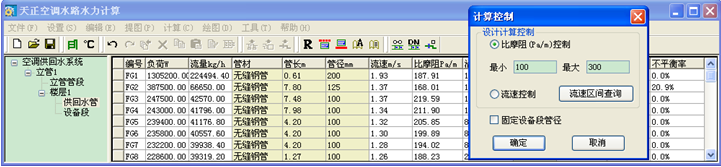

4. 空调水路计算

支持提取天正绘制的平面水管管线和设备。计算控制支持流速控制和比摩阻控制两种。计算完成可将计算的结果赋回到提取的平面图上(包括管径等),可输出计算书。

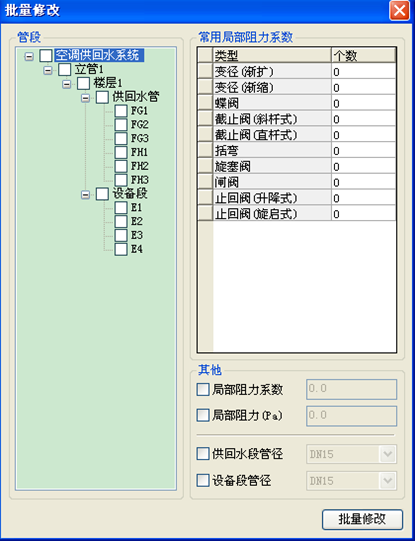

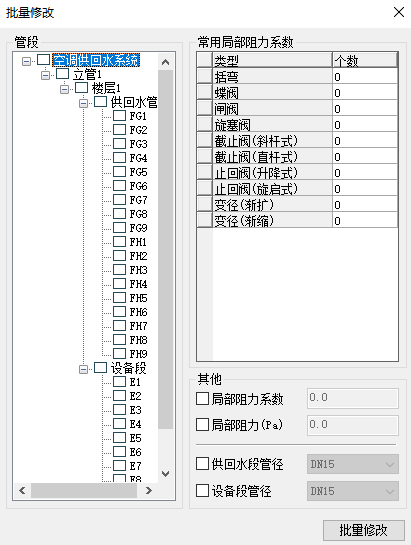

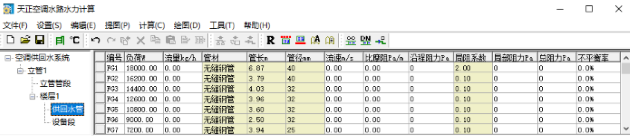

全新的批量修改界面,以树状结构分别显示供回水管段和设备段,方便选择需要进行修改的管段。可在本界面中增删局阻类型、个数,附加阻力,并可批量修改管径。

5. 焓湿图计算

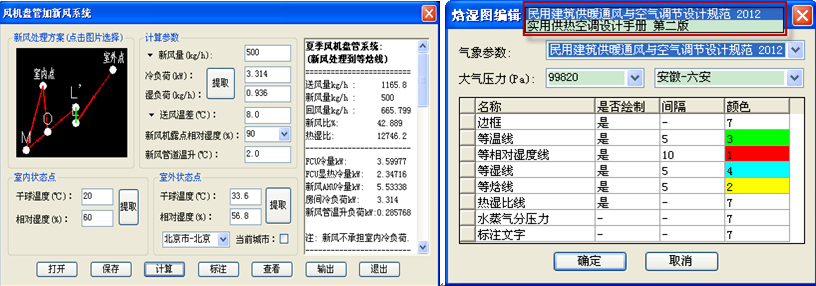

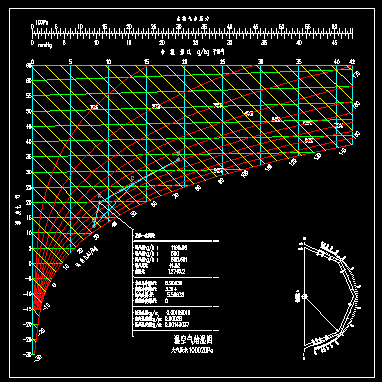

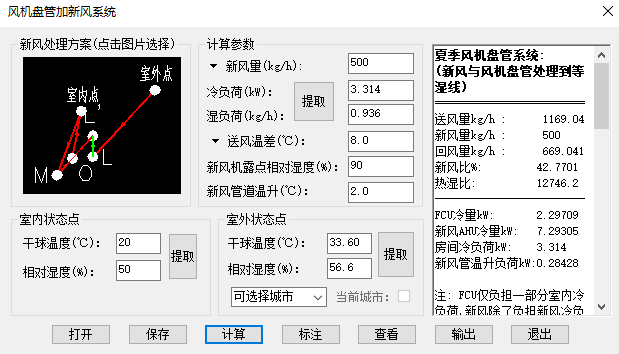

提供焓湿图绘制功能,可绘制不同地区、不同大气压下的焓湿图;可在绘制的焓湿图上进行一次回风、二次回风计算、风盘计算和空气处理计算,以上过程均可导出、导入计算文件,并可输出计算书。

6. 防排烟模块

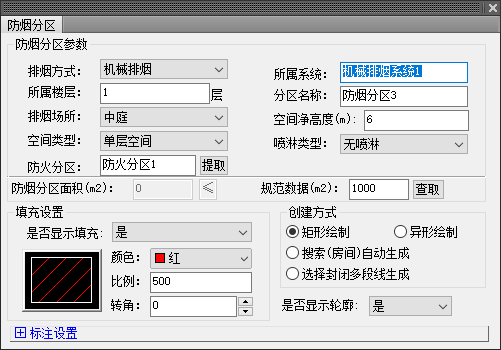

支持绘制防烟分区实体对象;防烟分区提供便于防排烟计算2.0命令直接应用的参数;防烟分区实体对象与后续的防排烟计算进行关联,支持防排烟计算对防烟分区实体对象信息的提取,完成自动计算后,可以将计算结果赋回到图面的防烟分区对象上; 扩充防烟分区调用的相关图层关键字;

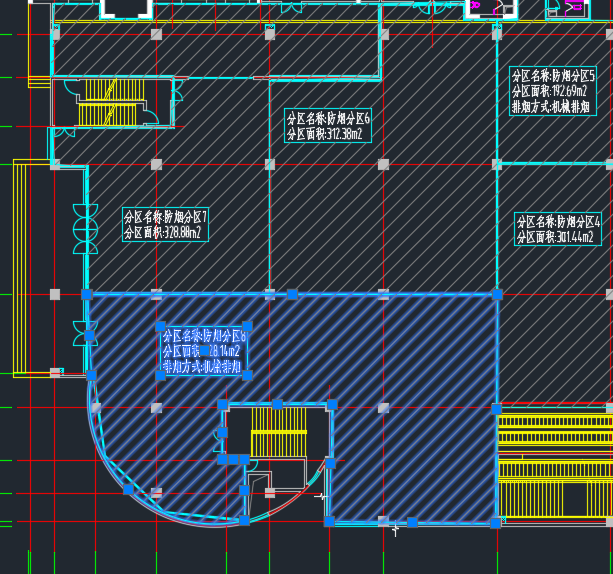

支持对图面既有的防烟分区实体进行单个或者批量编辑,对参数值进行修改;支持拖动图面防烟分区的夹点,填充、面积等自动刷新;支持拖动标注文字的夹点,移动标注位置,并自动更新文字边框以及背景屏蔽效果 。

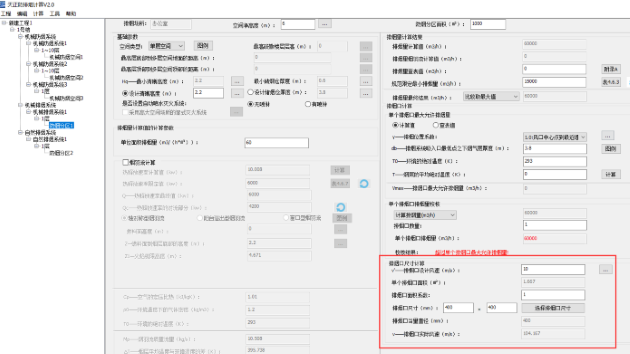

提供防排烟计算1.0和防排烟计算2.0(涵盖《建筑防烟排烟系统技术标准》GB51251-2017和《汽车库、修车库、停车场设计防火规范》GB50067-2014中对机械防烟系统、机械排烟系统、自然排烟系统的计算要求);其中防排烟计算2.0支持《建筑防烟排烟系统技术标准》GB51251-2017,支持对机械防烟系统计算并进行查表校核,支持对机械排烟系统不同防烟分区排烟量综合计算,并可以进行查表校核;支持单个排烟口最大允许排烟量的校核计算;支持自然排烟系统排烟窗(口)的计算。支持绘制挡烟垂壁和防烟分区,支持自定义线型;支持自定义搭接防排烟系统图。

机械防烟系统的计算界面。

机械排烟系统的计算界面。

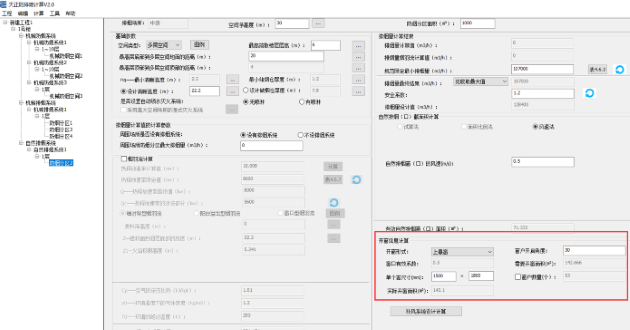

自然排烟系统的计算界面。

提供自动生成系统图的功能,并支持手动绘制机械排烟系统图。

优化【挡烟垂壁】功能,增加挡烟垂壁实体对象,支持手动输入参数并记录在挡烟垂壁实体上,也支持提取防烟分区已经计算的结果,并提供计算功能,支持使用设计清晰高度或设计储烟仓厚度的计算结果应用于挡烟垂壁实体参数中,便于后续的挡烟垂壁标注读取;增加【挡烟垂壁】功能,用于对挡烟垂壁参数进行标注,支持对标注内容进行修改设定,也支持直接读取挡烟垂壁实体对象的参数进行引出标注显示。提供批量标注的功能,可一键标注图面上所有的挡烟垂壁实体对象。

(九)天正更多实用工具

【多行文字】天正“多行文字"重写自定义实体,增加对齐标记点、页高、页间距、横排or竖排、字体颜色、文字下划线、查找替换文字。

【天正表格】天正表格采用类似Excel的电子表格编辑界面,可以方便的制作出个性化的表格,同时天正表格还实现了与Excel和word的数据交换。

【图纸保护】可以保护您的dwg图纸,制作为一个整块,没有密码无法炸开,同时可以在没有安装天正软件的环境下正常浏览。

【备档拆图】可将包含多个图框的一张dwg图纸,按照图框将其依次拆分并保存成多张dwg图纸文件。

【图纸比对】、【局部比对】可将前后条件图进行比对,条件图前后变化,一目了然。

【设计说明】提供多篇常用设计说明样板,方便用户在此基础上稍作改动进行引用。
