TR30机电综合软件

TR30机电综合软件是由北京天正软件股份有限公司基于Autodesk Revit平台研发以机电管综为核心的分析调整类软件。软件能有效便捷的完成给排水、暖通、电气专业室内常见系统的绘制、编辑、计算及统计，涵盖给排水、消防水、采暖、通风、空调、多联机、工业用电和民用建筑电气等常用系统设计。 该软件以机电管综项目流程为主线进行功能布局，以解决管综阶段的实际痛点为切入点，涵盖了管综分析、管综调整、等功能模块。支持净高分析、碰撞检查、协同开洞、管综调整等操作；支持配电检测、综合支吊架等操作；支持多视图联动，跨链接文件应用；TR机电深化软件在保障精准的前提下，极大简化了Revit的繁琐操作，功能更符合项目实际流程，应用更贴合使用习惯，是一款高效、智能的机电综合设计应用软件。

净高分析选项板

包括净高设置、净高分析命令，可以对房间、空间、区域对象完成净高分析。

碰撞检查选项板

包括净高设置、净高分析命令，可以对房间、空间、区域对象完成净高分析。

配电检测选项板

用于检查项目中未接入到回路或位置重合的设备。

重管检测选项板

用于检查项目中管道的重合，也可检查固定距离范围内的管道重合情况。

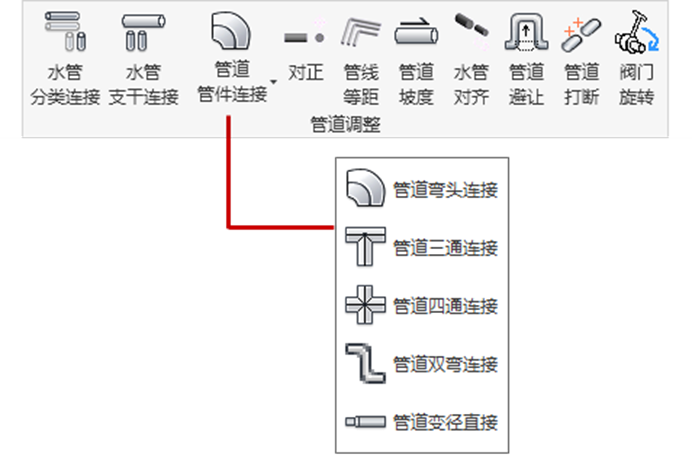

管道调整选项板

提供多种管道连接功能，管道间批量、分

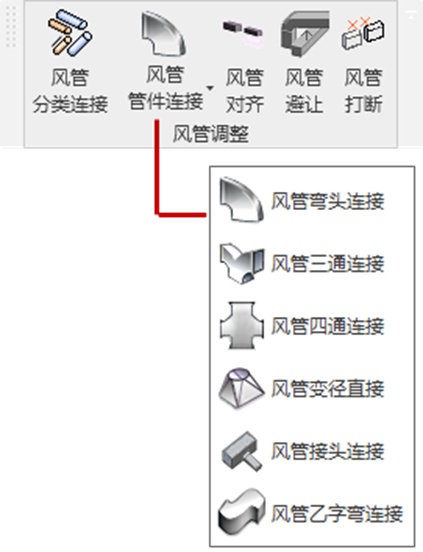

风管调整选项板

提供多种风管连接功能，风管间批量、分类、指定风管管件的连接操作，以及对风管进行对齐、打断和避让操作。

类、指定管件的连接操作，管道对齐、避让、打断、阀门旋转等操作。

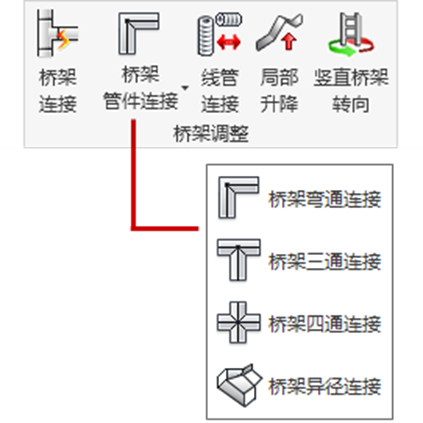

桥架调整选项板

该选项板提供桥架连接、桥架弯通、桥架三通、桥架四通、桥架异径连接、线管连接、局部升降、竖直桥架转向相关命令。

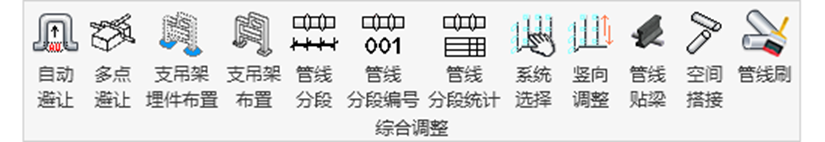

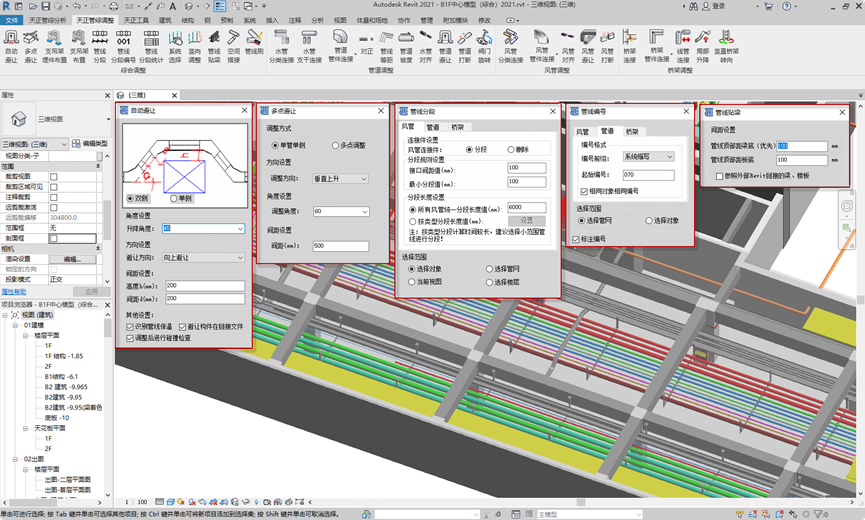

综合调整选项板

该选项卡提供自动避让、多点避让、支吊架埋件布置、支吊架布置、管线分段、管线分段编号、管线分段统计、系统选择、竖向调整、管线贴梁、空间搭接、管线刷相关命令。

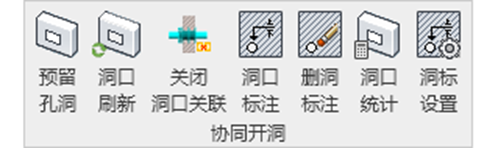

协同开洞选项板

针对机电专业在穿建筑构件位置创建洞口，并对洞口进行标注、统计等。

图纸布局选项板

该选项板提供楼层标高、视图创建、图纸创建、插入图框、管综剖面标注相关命令。

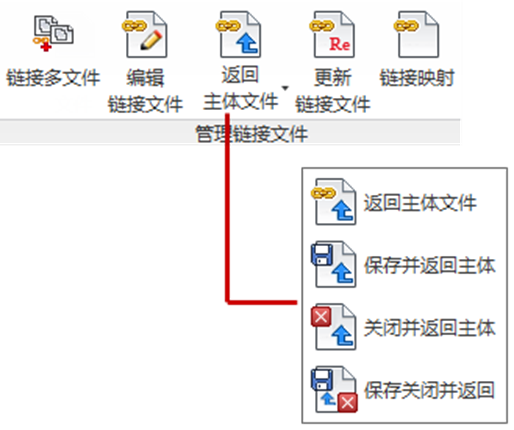

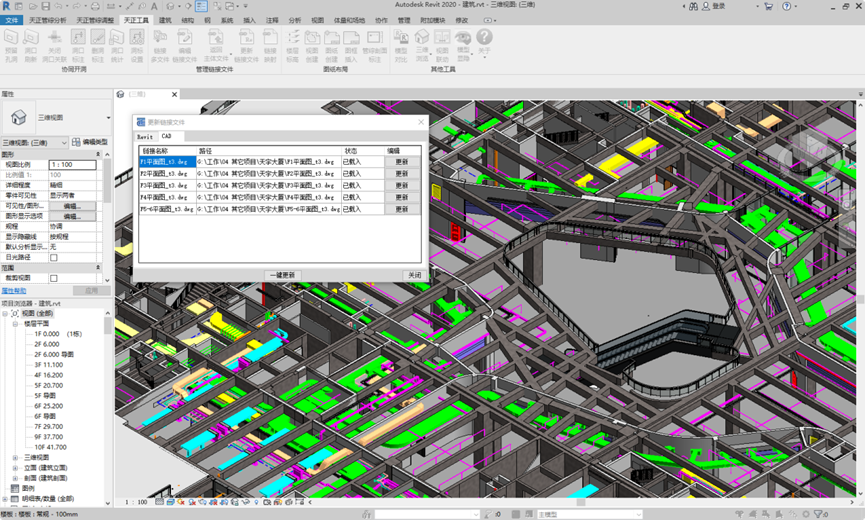

管理链接文件选项板

该选项板提供链接多文件、编辑链接文件、返回主体文件、更新链接文件、链接映射相关命令。

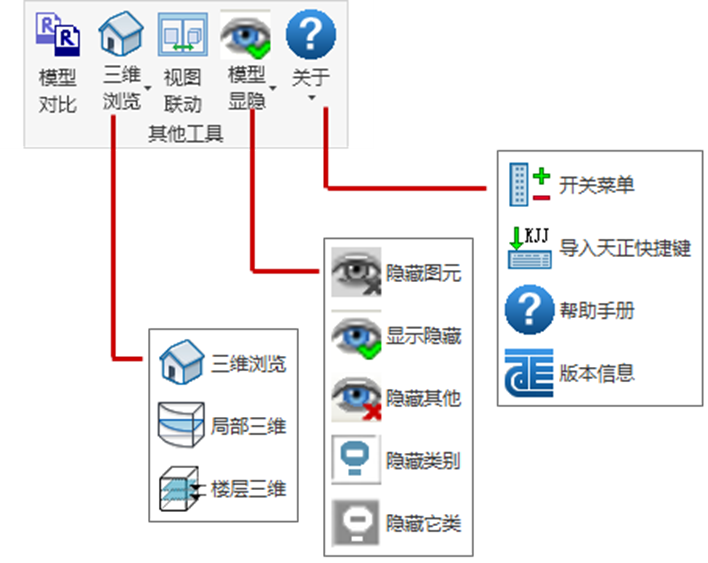

其他工具选项板

该选项卡提供模型对比、局部三维、隐藏图元、隐藏类别、显示隐藏、隐藏其他、隐藏它类、视图联动、开关菜单、导入天正快捷键、帮助手册、版本信息相关命令。

TR机电深化软件包含三个核心模块，管综分析、管综调整和天正工具。TR机电深化软件以项目实际痛点出发，功能命令既符合项目流程，又贴合用户操作习惯，软件操作简单高效，可快速检测项目中如：构件、管道碰撞、净空净高、管道重叠、管道排布不合理等诸多实际问题，并提供相应解决方案。功能命令与项目数据关联，数据实时记录，一处修改，处处更新。为设计阶段中的机电深化，提供高效、智能的设计应用软件。

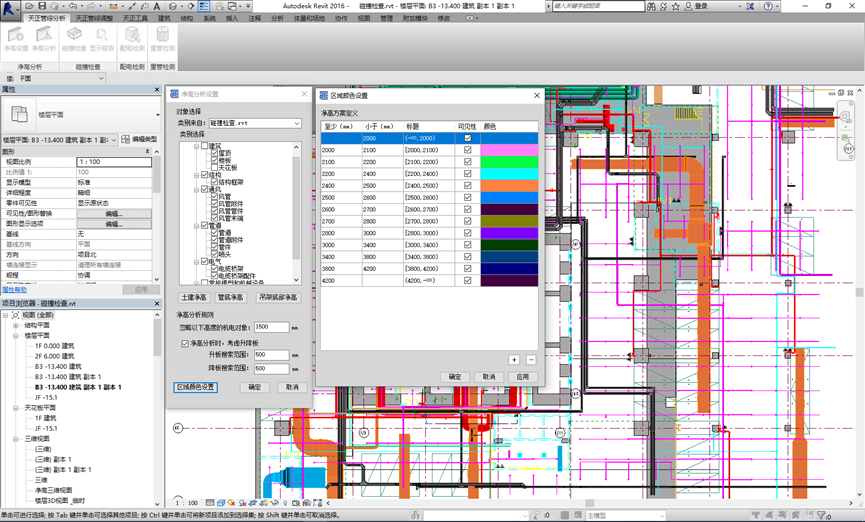

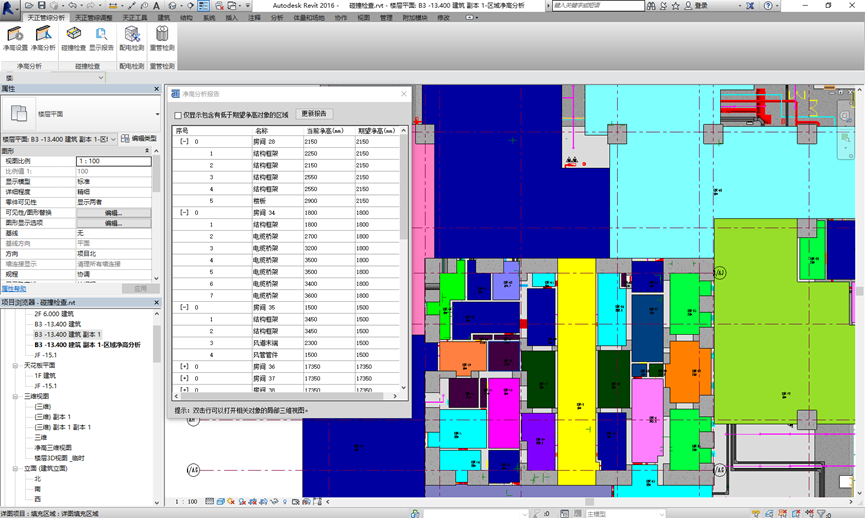

净高分析

实时净高分析，针对房间、空间、区域不同的对象类别，通过多种选择范围的方式，快速生成净高分析报告，在报告中可以快速在三维视图中定位此构件，及时调整构件信息，实时更新房间净高值。

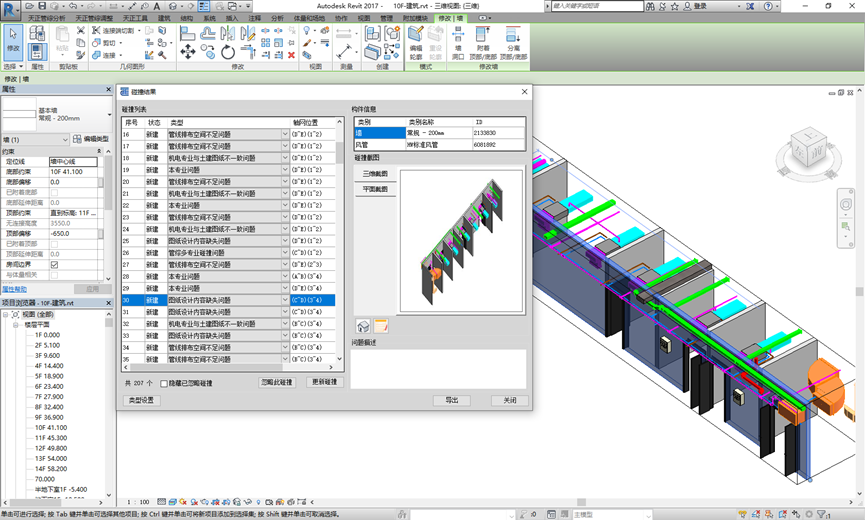

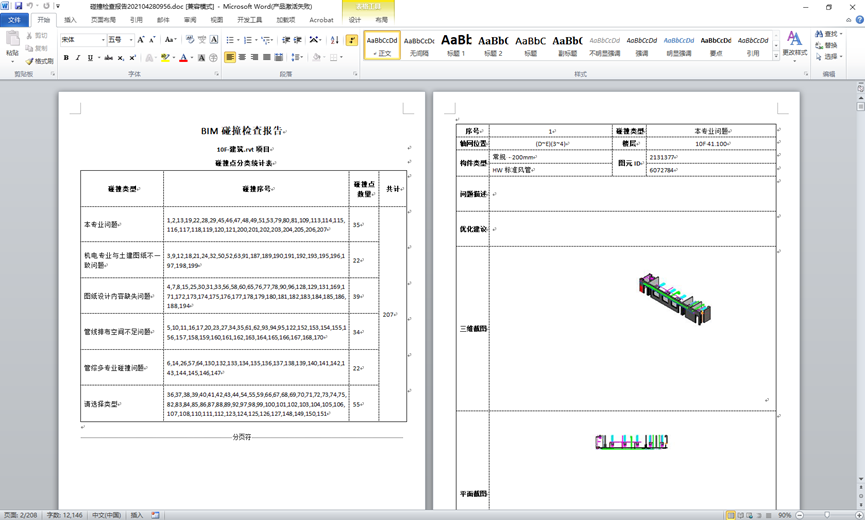

碰撞检查

碰撞检查支持项目文件选择、构件选择、系统选择及楼层选择多种方式进行范围设置，并可自动生成碰撞点截图，详细记录碰撞点位置和构件信息，点击碰撞列表快速准确定位碰撞点构件，及时调整构件参数，实时更新碰撞结果，并支持手动截图替换系统截图，导出碰撞报告。

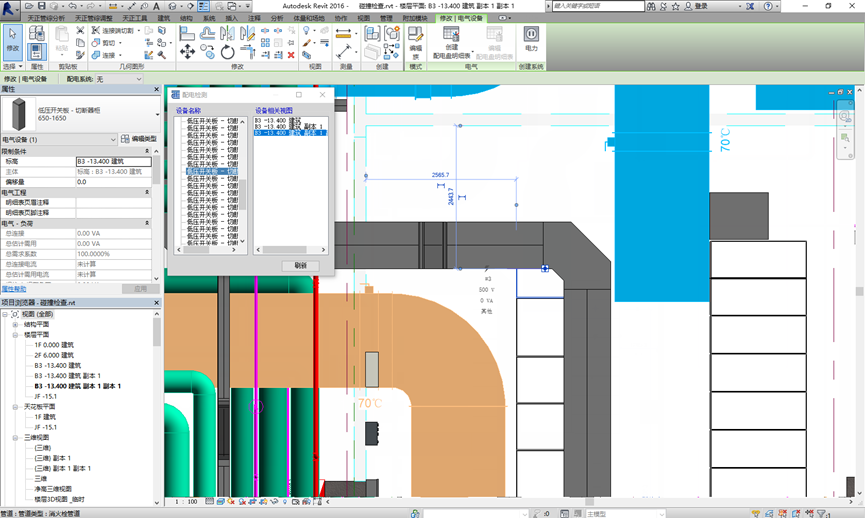

配电检测

快速检测当前项目所有未接入电气回路电气设备以及位置重合的设备，并能快速定位到此设备，及时修改设备信息，实时更新检测结果。

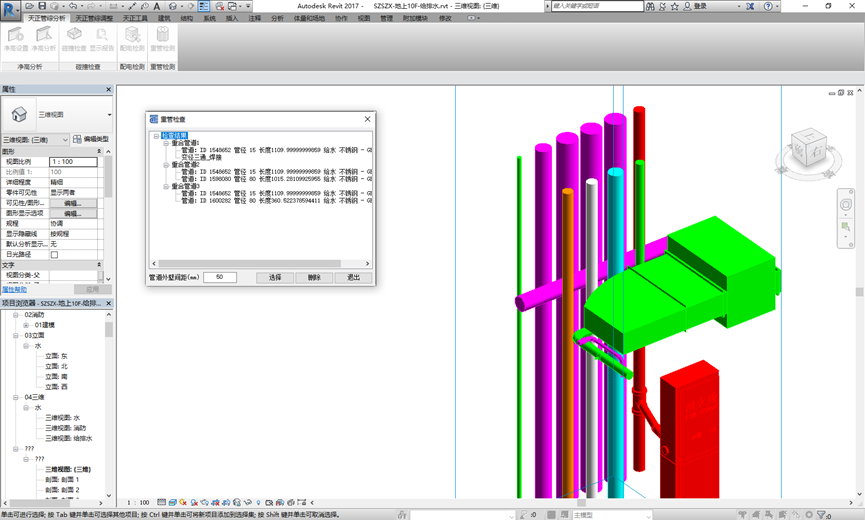

重管检测

快速检测当前视图中所有可见的、位置重叠小于设定间距值的管道。

管道调整

管道连接的多种方式，快速生成弯头、三通、四通、双弯、变径管件，并能快速完成水平管和立管的对齐，平行管线的快速等距排列，通过指定坡度值或指定末端标高值高效的对整个系统进行坡度的调整。

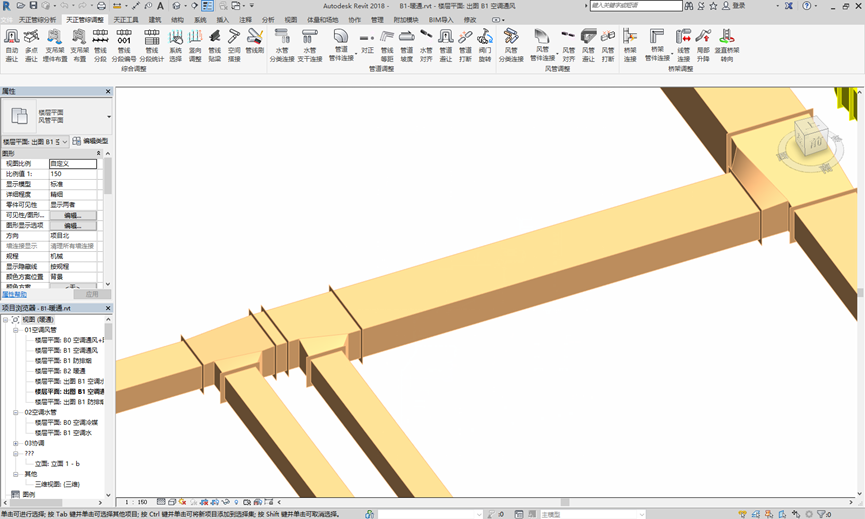

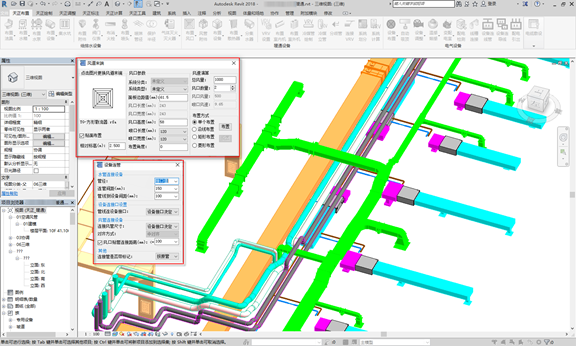

风管调整

风管的多种连接方式，自动生成对应的管件，弯头、三通、四通、变径、乙字弯，快速完成风管的顶、底、中心对齐，支持变径三通、四通、弯头。

桥架调整

桥架的多种连接方式，自动生成指定管件，弯通、三通、四通、异径连接。并能快速完成垂直和水平避让，高效的完成桥架管综的调整。

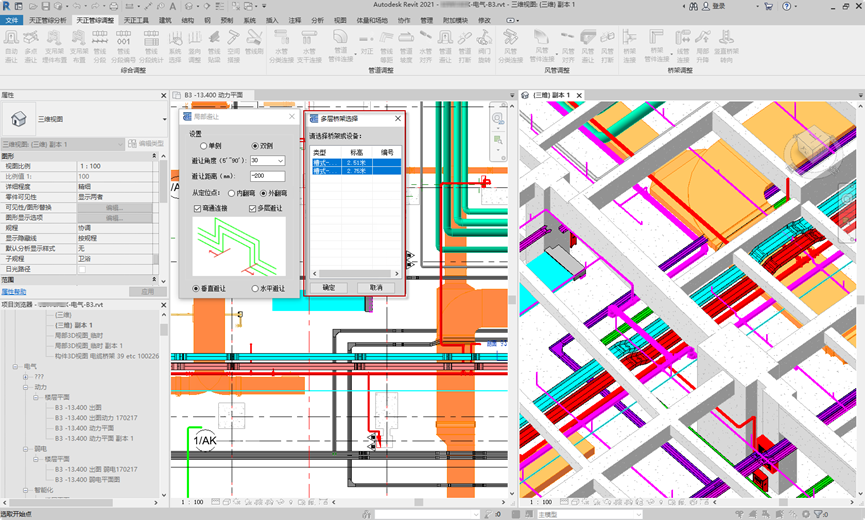

综合调整

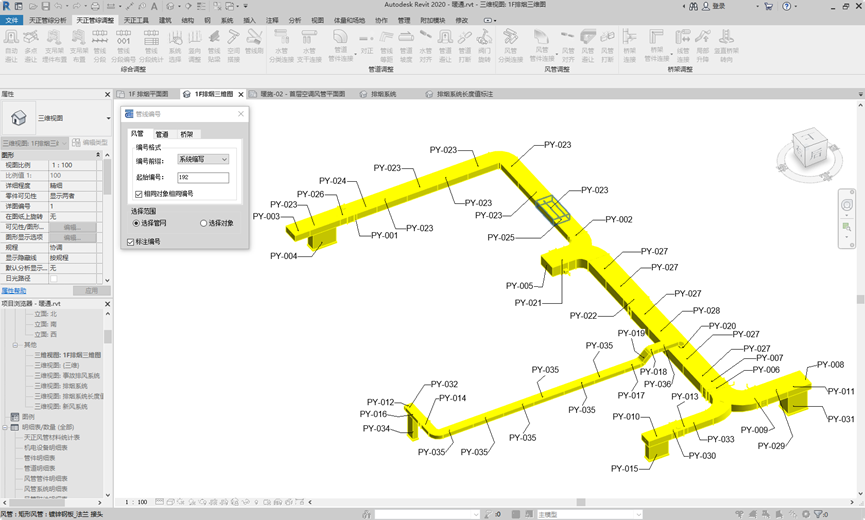

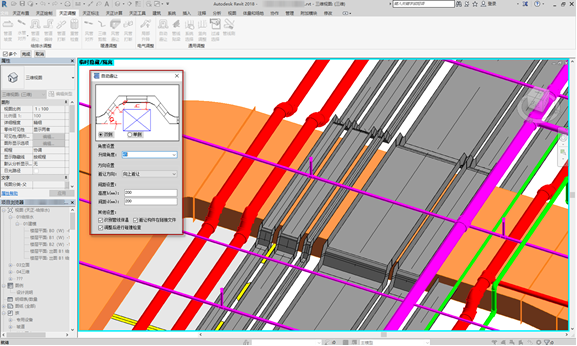

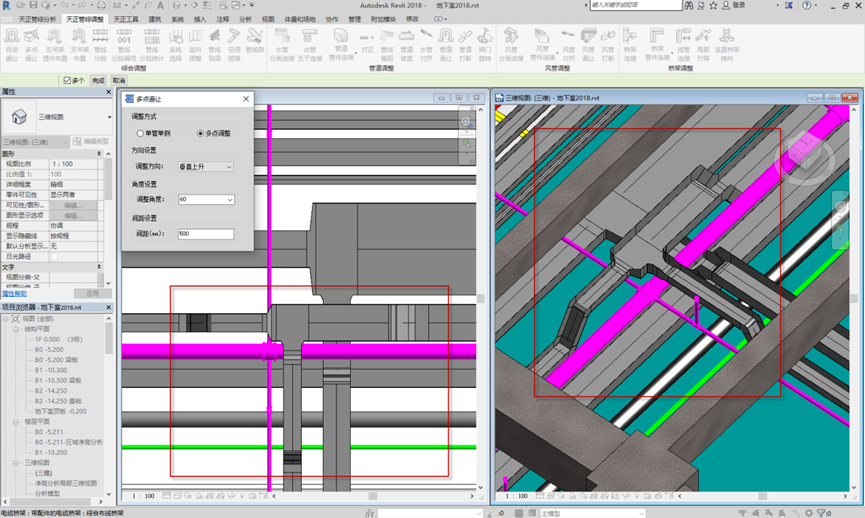

综合调整模块主要是机电管线快速修改调整的功能。包含通过设定间距值完成多管线批量调整的自动避让功能；跨管件通过设定避让点支持多根管线跨管件的多点避让功能；通过自动读取支吊架族文件完整支吊架埋件的自动布置功能；设定管线拆分距离完成分段的管线分段功能；可以对管线的分段编号赋值、标注和统计的功能；也包括快速通过系统选择完成整个的竖向调整功能；完成管线快速贴梁、贴板，并支持斜梁、斜板、异型梁的管线贴梁功能等。

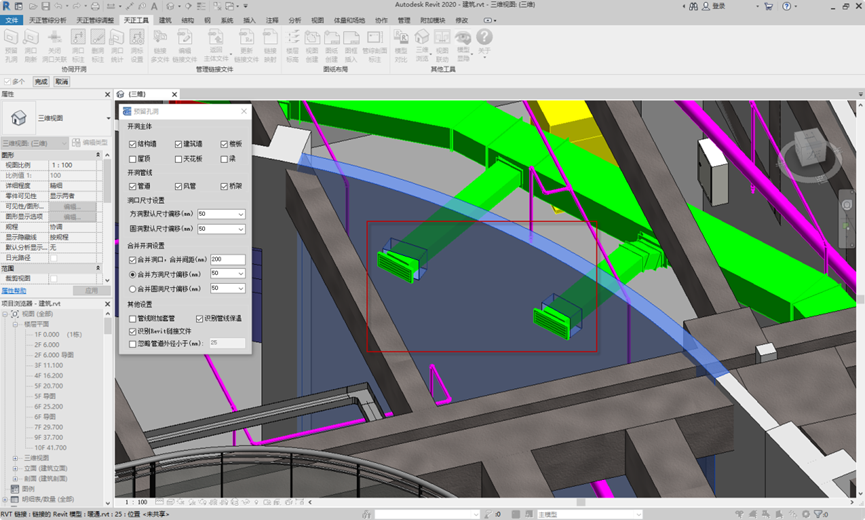

协同开洞

多专业协作，支持多种建筑开洞主体，墙体、楼板、屋顶、天花板、梁，对于间距值小的管线可以实现合并开洞、共享洞口。管线、开洞主体、洞口或套管全部关联，洞口或套管随着管线的调整自动更新；对项目中的洞口和套管进行标注，并能生成所有洞口和套管统计表，放置在平面视图中。

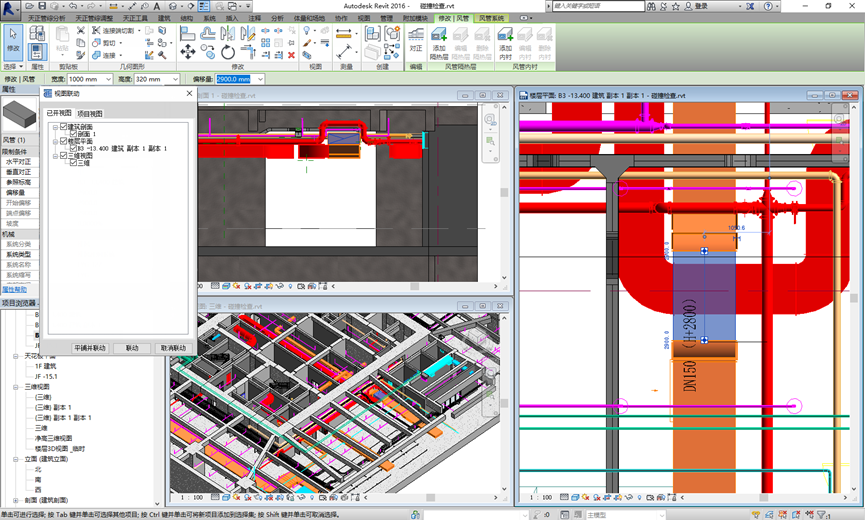

视图联动

将两个或两个以上视图同步操作，实现同步缩放、移动等操作，便于用户多视角查看构件。

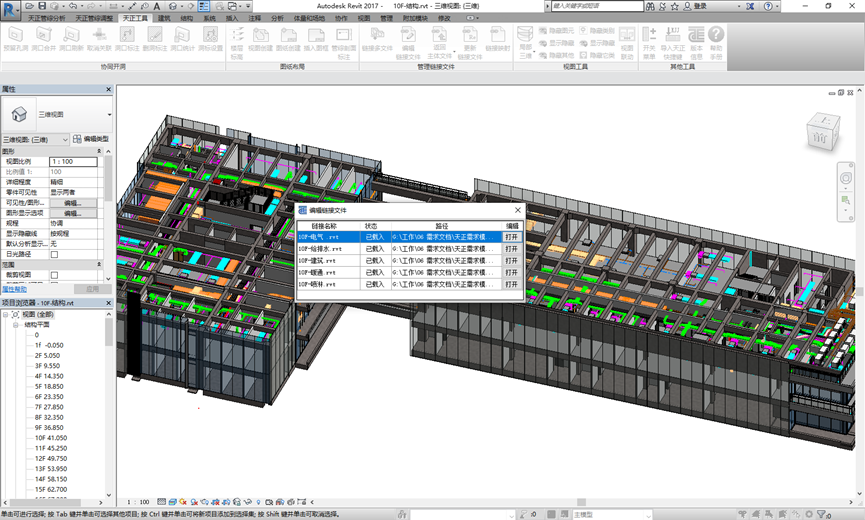

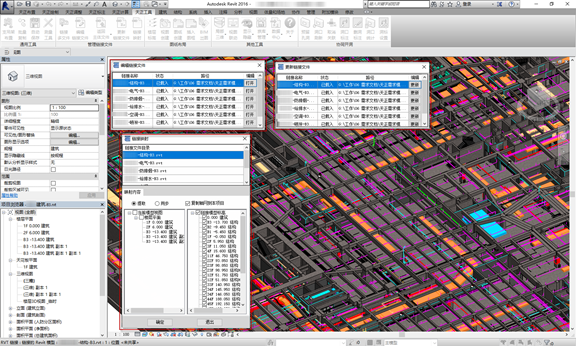

管理链接文件

多专业链接，全专业综合，一次链接多个rvt文件，并支持当前项目编辑链接文件。快速将链接文件中的轴网和标高复制到当前项目。

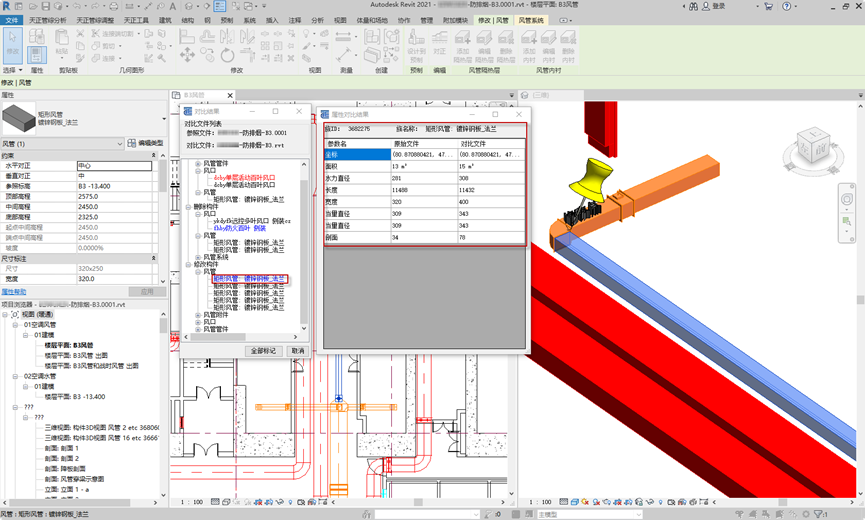

模型对比

两版模型的对比，新增构件、删除构件、修改构件，对构件的快速定位与标记。

天正调整模块提供管道、风管、桥架的快速调整功能。提供管道坡度的调整，支持管道、风管的多种对齐方式，支持管道、风管、桥架多种形式的避让调整，提供多种形式的快速选择和过滤功能。

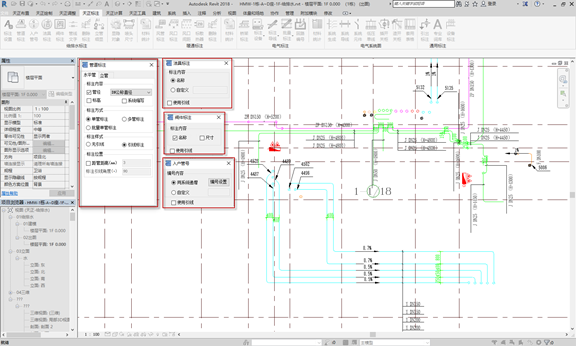

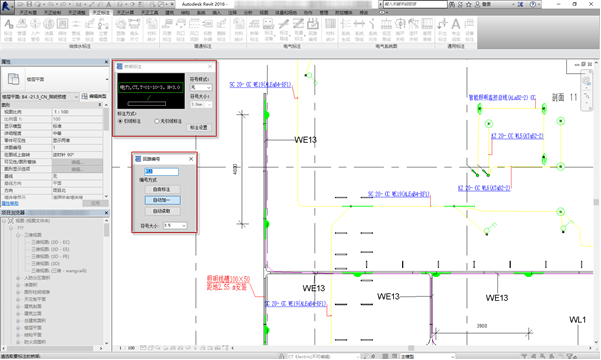

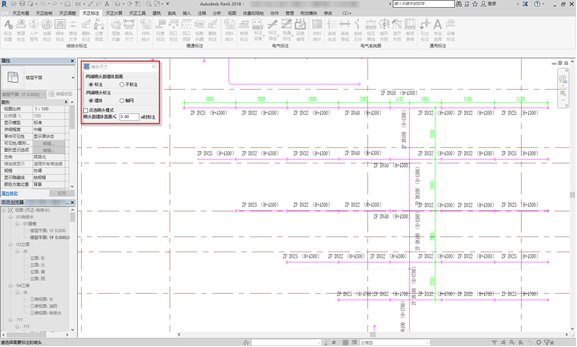

天正标注模块提供管道、风管、桥架的标注和统计功能，保持与传统二维设计标注一致的二维表达形式，支持入户管号、阀件、洁具、设备、风口、电气设备等快速标注，提供喷头、风口等定位标注功能，支持电气系统图的绘制，并支持自定义低压开关回路，一键生成系统图表格。

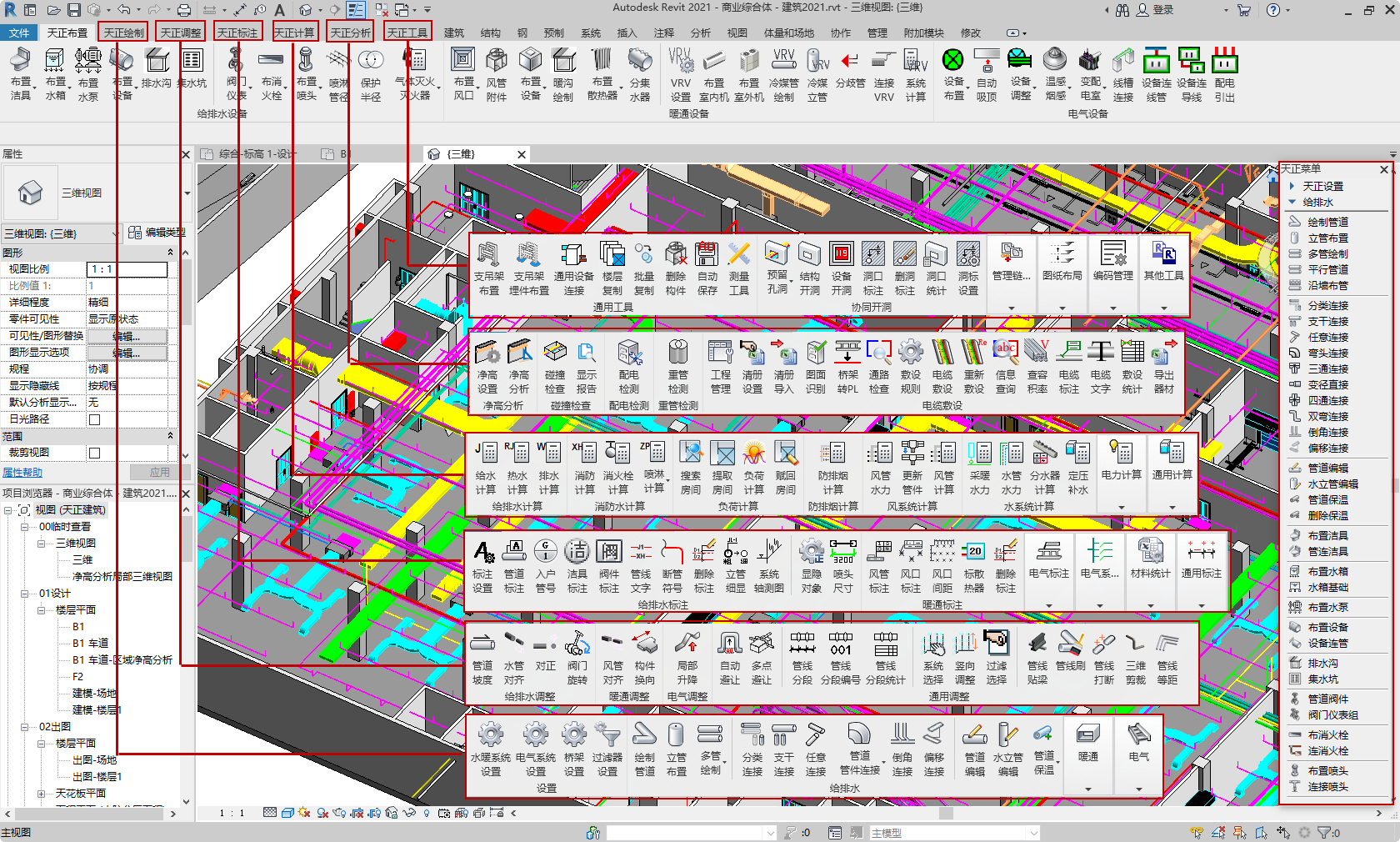

模块提供各专业系统设置功能，管道、风管、桥架、线管、电缆、电缆沟的绘制功能，支持管道的分类连接、支干连接、任意连接及各种管件连接，支持对风管的任意连接、分类连接及各种管件连接，支持电缆桥架连接、线管连接、导线连接，以及对管道、风管、桥架、线管、电缆、电缆沟的属性编辑。 天正布置模块提供各专业设备的布置功能，提供与传统二维设计习惯一致的操作界面。提供洁具、水箱、水泵、给排水设备、集水坑、给排水附件、阀门仪表、消火栓、喷头、灭火器等设备的布置，并支持设备与管道的快速连接功能。提供风口、风管附件、暖通设备、散热器、分集水器等设备的布置，并支持设备与风管的快速连接的功能，支持VRV设置、室内机、室外机的布置，及冷媒管绘制和连接，并对VRV系统计算的功能。提供多种方式进行电气设备的布置，支持设备与线管、导线的快速连接功能。电缆敷设支持电气自动电缆敷设，支持批量导入设备表和电缆清册，对模型实现标注识别匹配，根据敷设规则和电缆型号自动沿路径完成电缆敷设，支持图标标注电缆信息，电缆路径查看、修改。

天正工具模块包含图面编辑的常用工具如测量、批量复制、自动保存等功能；协同开洞，支持多专业协作，识别当前项目或链接文件中的机电管线，完成管线穿越构筑物的开洞操作。链接管理，支持批量链接模型文件，支持映射或同步链接文件中的标高轴网到当前项目。图纸布局，支持批量创建楼层标高、视图、图纸及插入图框，并支持导出DWG图纸的功能。提供视图联动、图元显隐、族库管理、T20专业软件与TR专业软件数据互导接口，支持导出XDB格式的机电数据。提供版本信息、帮助手册等功能，辅助用户进行调整查看、学习软件，为用户提供更好的操作体验。

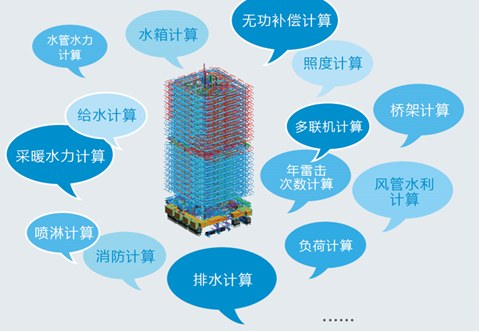

天正计算模块提供各专业的计算功能。提供给水、排水、消防、喷淋等水力计算，通过对不同系统的模型进行提取完成计算，经过校核，将计算后的管径在图面进行调整，并生成报告书，并提供了水箱、贮水池、气压水罐等常用设备的计算功能。提供负荷计算，对模型中的房间对象提取数据并进行负荷计算，支持将计算结果赋回原图，提供风系统计算和水系统计算功能，通过提取模型中的数据完成计算，并将计算结果赋回原图生成计算报告书。提供电气专业的多种计算工具，如照度计算、负荷计算、桥架计算、截面查询、电压损失、无功补偿等计算工具实现对图面设计的计算校验。

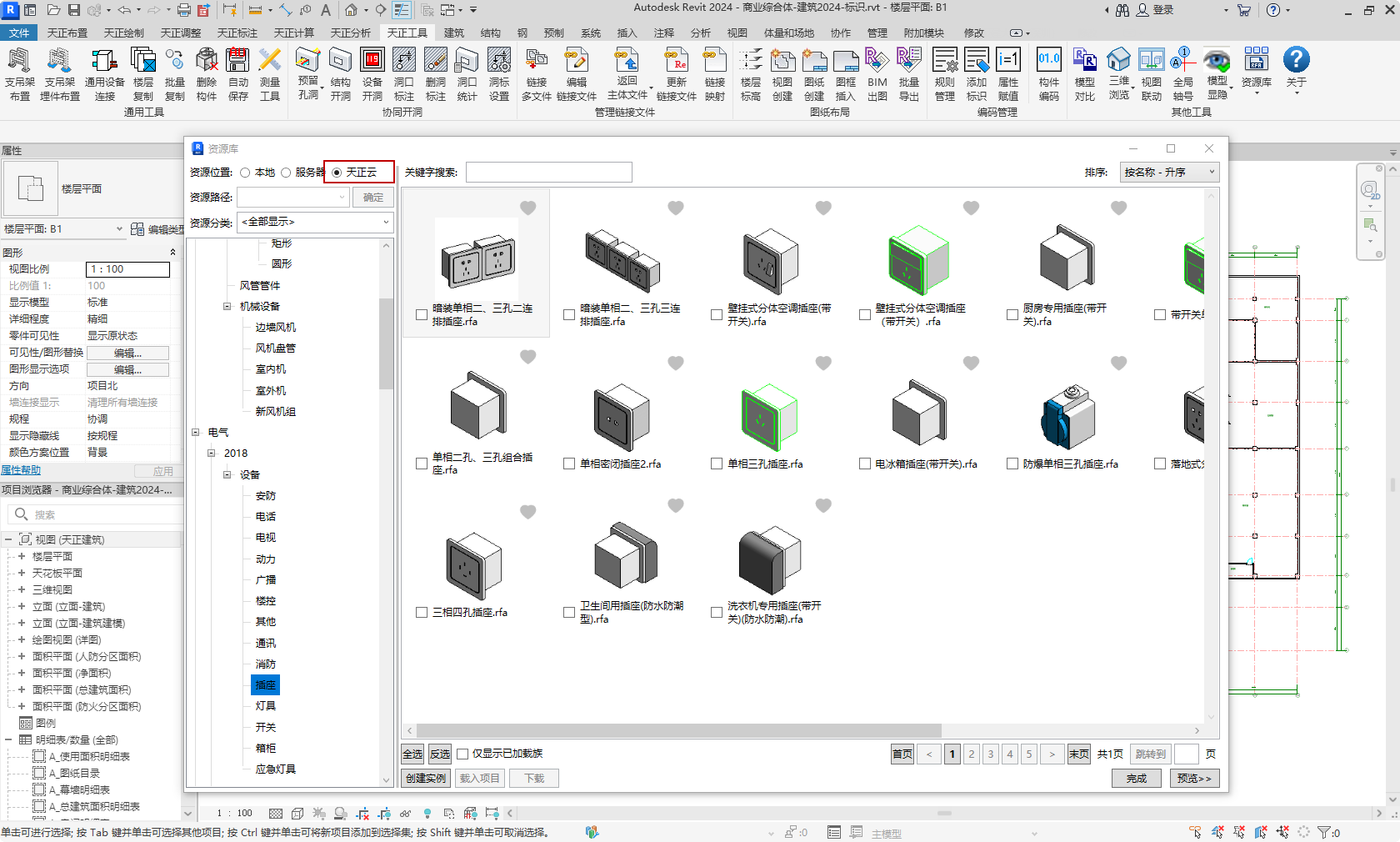

资源库

支持本地族文件管理、访问院管服务器进行族文件、访问天正云服务器族文件，并针对本地以及院管服务器上的族文件进行数据解析预览，辅助设计者真正完成数据模型的创建。
