Q0.为何在AutoCAD中打开天正图形后，其中的大部分内容都看不见了？

  因为天正TArch5以上版本使用了自定义对象，AutoCAD本身是无法辨识天正
对象的，而为了减少图形文件大小，天正对象没有替代图形供显示，因此
这时无法阅读包含天正对象的图档，如果要让接收图纸的人能阅读天正图
档，可以选择以下方法之一：
      1. 发图方在天正5/6中打开图形后，执行“另存旧版”命令（LCJB），把图
档存为TAarch3的格式，这样就可以阅读了。
      2. 在接收图纸的电脑上安装AutoCAD200X后，再安装天正插件Tplug6，这
样也可以达到阅读天正6图形的目的,发图方不必另存旧版。

Q1.TArch6能否与其他软件和平共处?

  TArch6能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TArch6不能正常运行，你可向该软件的供应商提出抗议。您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的AutoCAD 200x平台。

Q2.图档的打印输出和传递条件图

    许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用TArch6绘制的图形。
有三种方法可以让其他专业的设计人员使用TArch6绘制的建筑图形：
       1, 在其他专业设计人员的机器上安装“天正插件”；
      2, 另存旧版(TArch3)后，把图形传给其他专业。
      3, 使用天正公司6.0版本的其他产品

Q3.TArch6生成的图形内含三维信息，所占空间是否很大？

    由于采用专业对象来绘制图形，只存储专业对象本身的参数，而不存储具体的二维和/或三维表现所要用到的所有空间坐标点和线条，这些坐标点都是根据对象的参数自动计算出来的，因此TArch6生成的图形要比其他软件绘制的图形要小的多。是否开辟三维视口，对DWG的大小没有任何影响，只是三维视图的表现线条较多，对模型的显示速度有所影响。因此在二维单视口的环境下绘制图形，速度会更快一些。

Q4.增加了三维信息是否给用户带来很多麻烦？

    TArch6的对象是完整的三维对象，但并没有给用户带来额外的负担，所有Z向的定位都有默认值，如果用户不关心三维的情况，Z向参数就使用默认值就可以了。当然这样绘制的是纯粹的图形，它缺乏真实的Z向信息。

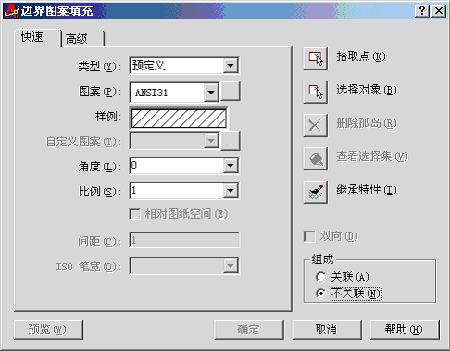

Q5.在使用填充功能(BHATCH)时所遇到的问题。

 填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低。

Q6.对墙体进行目标捕捉(OSNAP)时，不能捕捉到墙边线上。

    原因：墙体的捕捉有两种状态：边线捕捉和基线捕捉。当前的捕捉方式在基线。
解决方法：使用热键<F12>进行捕捉位置的切换，即对边线还是基线进行捕捉。

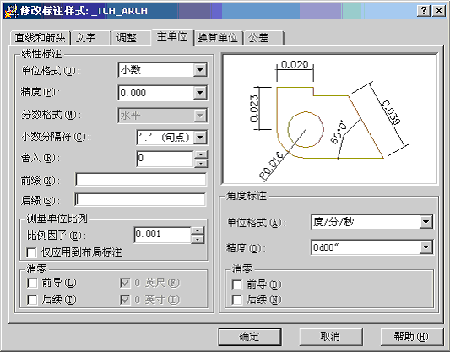

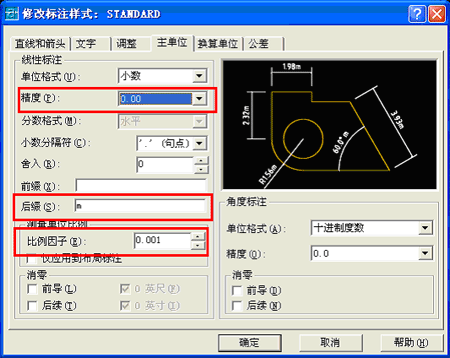

Q7.如何把TArch6绘制的图形放到米制单位的总图中？

    总图绘制时仍然按照mm单位绘制，标注时采用m为单位。具体做法是修改标注样式，测量单位比例，比例因子设置为0.001，根据需要可以设置主单位的后缀为m。

Q8.墙体在墙角处不能正确处理交线。

    可能墙体的基线没有准确的相交，或者是复制(Copy)产生交叉墙段。使用〖修墙角〗(XQJ)的命令可以处理这种情况。

Q9.TArch6产生的图，不能顺利输出3DS格式。3DS Viz/Max也不能直接渲染天正图档。

  原因是TArch6自己创建了新的对象类型(墙、门窗等)。为了使得其他软件能够使用TArch6创建的模型，在适当时候，需要把TArch6定义的专业对象分解成AutoCAD的基本对象。需建议的是，用户自己应管理好分解前的模型和分解后的模型。

Q10.如何构造一个多层楼房的模型。

    建立一个项目目录，分别在该构造各层模型，作为单独的DWG文件，并建立楼层表。用三维组合组装多层模型。

Q11.是否能够用Fillet和Chamfer命令给墙体倒圆角或切角？

    不能。但是可以使用〖倒墙角〗(DQJ)生成弧墙或接好两段直墙。

Q12. 如何绘制填实心或填图案的柱子？

    打开【设置观察】菜单下的填充开关。当对象的比例大于设定值(缺省1：100)时，采用图案填充，否则用实心填充。

Q13. 门的插入内开、外开已经能够所见即所得，如何控制左开、右开？

    光标移动时单击Shift。

Q14. 门窗插入后出现空洞?

    门窗插入对话框上没有合法的门窗样式，此时对话框没有门窗图标出现，可以点取图标选择一存在的样式。这种情况的出现是，用户上次插入的门窗样式，现在不存在了。原因是门窗图库被修改了，比如重新安装或进行门窗库的维护时删除了该样式。

Q15. 绘制墙体或插入门窗时，动态图示反映迟钝，光标难以连续移动?

    当前图中包含的图形对象的数量太多了，对于绘制墙体，可以关闭对话框上的 “自动捕捉”，改用AutoCAD的对象捕捉；对于门窗的插入，可以用“定距”插入方式。

Q16. 如何判断TArch当前软件的确切版本?

    键入Tabout，或【帮助】－【版本信息】。

Q17. 高窗和洞口的虚线不能表现出来，都是实线。

    您没有用TArch6提供的样板图来新建图形，可以自己设置LTSCALE=500~1000。并注意不要设置对象的线型比例(局部线型比例)。

Q18. 立面草图自动生成后，立面门窗如何替换?

    启动立面门窗库，选择适当的门窗样式，右键点取【替换】或相应的图标，按相同尺寸进行替换。

Q19. 平面卫生间隔断，用什么标注?

    墙中标注。卫生间隔断的图元类型与墙体相同。

Q20. 用explode分解图形后，为何门窗洞消失了？

    不能用explode来分解关联对象(门窗－墙体－柱子)，要用【分解对象】(FJDX)。

Q21. 为什么图块(或文字或房间标注)有时屏蔽不了背景？

    使用对象排序(DrawOrder)，更改对象的顺序。

Q22. 为何有时墙上的二维窗不充满墙厚？

    可能是窗在高度方向上超出墙体。

Q23. 屏蔽外框的开关切换后，为何显示不正常？

    关闭文档，然后重新开启文档。

Q24. 以外部参考的方式进行三维组合后，修改了外部引用图层的颜色，已经开启的被参考的图档的颜色不正常。

    AutoCAD存在的问题，关闭文档后重新开启，可以恢复正常的颜色显示。

Q25. 系统变量LTSCALE正常(=1000)，但是轴改线型不能出现点划线。

    原因可能是：
    1. 当前点显示系统为三维(此时ACAD的坐标系图标为彩色)，把着色模式设置为二维线框即可以显示线型。
    2. 轴线对象设置了局部的线型比例。启动对象特性管理(Ctrl+1)，用对象选择选中所有轴线，把对象的线型比例改为1。

Q26. 相机透视生成的视图不能在二维线宽模式下消隐。

    AutoCAD的一直存在一个错误，如果相机点存在对象，则消隐失败。把相机图层冻结后，就可以消隐了。
三维线框模式下消隐则没有这个问题。

Q27. 单侧台阶的二维视图缺少平台的两边线

    就绘图而言，“台阶”命令没有存在的必要。pline + offset足够了。TArch6主张用户绘制台面(最好用封闭曲线，以避免搜索墙线，由于台阶的边界不只是墙，还有柱，而搜索程序没有考虑柱)，系统根据台面及其他参数自动产生台阶构件(2D&3D)。
台面无踏步的边不可见(通常邻接墙、花池)。对于边需要可见的情况，用户用line补上。自定义构件的二维视图宁愿少线，不能多线，因为线少了可以补，多了却消除不掉。

Q28. 为何Tarch6的速度比较慢?

    天正采用了智能关联的自定义对象，因此对机器的运行要求要比TCH3.x高。下面是几点有利于速度的建议：
    1. 平时应当在ShadeMode=二维线框下工作，即坐标系的图标不带彩色
    2. 平时不要开启“加粗”和“填充”开关
    3. 多个平面图放置在不同的文件中，不要合到一个DWG
    4. 门窗的三维不宜选用过于复杂的那种
    5. 使用ACAD2002/AutoCAD2004平台
    6. 自动确定的显示模式下，1个视口比n个视口的显示快n倍。在完全二维和完全三维下，1个视口与n个视口基本一样快。

Q29. 用Accurend 3.x和AutoCAD渲染器对Tarch 6的图进行渲染时，窗框和玻璃无法区分开材质？

    有些天正对象包含多个图层（如门窗的玻璃和窗框，这类对象称复合对象），渲染软件无法区分开对象内部的图层。因此对于复合对象，只能用颜色来赋材质。以门窗为例，窗框的图层一般为3T_BAR，玻璃的图层一般为3T_GLASS，分别对这两个图层设置两个特定的颜色，并针对该颜色并赋予相应的材质。渲染时，就可以体现出材质了。

Q30. 800x600分辩率的机器，不能完全显示屏幕菜单，能使用TArch6吗？

    天正建筑6建议运行于1024x768及更高的分辩率下。800x600的机器也可以使用TArch6的所有功能，对于屏幕菜单显示不下的菜单项，可以右击屏幕菜单的当前标题，从弹出菜单中点取。

Q31. 消隐状态下，“图形变线”生成的结果没有消隐。

    着色模式ShadeMode必须为二维线框情况下，进行消隐后，才能正常“图形变线”。使用本命令前确定当前坐标系的图标不能是红－绿－蓝坐标系，这是ShadeMode的标志。

Q32. 怎样书写三维文字？

    1. Style定义文字样式，选择字体，可以选Windows字体
    2. -Text书写文字，可以在任意坐标系下
    3. Express Tool, 文字分解(txtexp)，成为pline
    4. 【造型工具】－【线面加厚】

Q33. 怎样书写竖排文字？

    竖排文字已经有2种解决方案：
    (1) 天正多行文字，适当的控制行宽＝1个汉字的宽度。
优点：行间距可以调整；缺点：含英文时不能竖排
    (2) 定义文字样式，采用竖排Windows字库，如“@宋体”。设置单行文字的角度为270度。
优点：英文也能竖排；缺点：字符间距无法调整

Q34. 遇到严重错误导致AutoCAD退出时，怎样减少损失？

    如果当前图已经做过有价值的改动，那么建议遵循下列操作顺序：
    (1) 看到严重出错并询问是否保存当前图的提示时，不要急着存盘。启动资源管理器，找到当前图，复制一备份。
    (2) 按对话框的默认提示，存盘。
    (3) 进入AutoCAD，打开刚存盘的图，往往系统自动进行修复。如果不能通过修复，则AutoCAD往往又因为致命错误退出，这时不要存盘。再次进入AutoCAD，采用局部打开，注意AutoCAD 2002的局部打开比较隐蔽，点取“打开”按钮右侧向下箭头标志的小按钮，才能找到。反复试验，选择适量可以打开的图层，同时启动另外一个AutoCAD 2002进程，用粘贴版复制原图。例如，可以逐个打开图层，进行复制、粘贴。注意使用带基点的复制方式，以便各个图层能够对齐。
    (4) 如果不能按照(3)的方式修复，那么只能采用(1)的备份，或者到自动保存目录下取寻找自动存盘的文件(后缀为.sv$)，把最新的自动存盘文件复制并改名为.dwg的文件。

Q35. 弧线梯段当圆心角较大时，无法剖断显示。

    默认的剖断线位置不合适，可以通过夹点更改剖断线的位置，使得剖断线与弧线的夹角(0~90)增大，适当位置就可以看到剖断效果了。

Q36. 为什么有时图形对象不能点取与捕捉。

    重新设置一下平面视口内的视图就恢复正常了。有时候，拖放生成新视口，设置三维视图，那么旁边原来的二维视图可能就不能点取或捕捉门窗。重新设置一下平面视图（右键－视图－平面视图）就恢复正常了。使用AutoCAD 2004平台，则不存在这个问题。

Q37. 怎样定义图案并使用新增加的图案？

    1. 绘制图案单元的对象仅仅限于： LINE,ARC,CIRCLE
    2. 制作时选择对象之后，输入单元基点(左下角点)和单元尺寸dx和dy，可以从图上测量。“直排图案”或“斜排图案”命令把图案添加到 SYS\acad.pat
    3. 使用时用天正提供的模板 acad.dwt开始新的图，以便自动调用SYS\acad.pat，如果用其他模版，可能调用的是acadiso.pat，那么就找不到新的图案。如果图已经存在(可能使用了其他模版)，找不到新增加的图案，那么启动新的TCH3进程新建立一个图(用天正提供的acad.dwt)，然后把另一进程中的图贴进来，然后就可以了。
    4. hatch时，填充比例大概为1000左右。

Q38. TArch6没设置专业词库功能，是否有替代方法？

    由于专业词库的功能，在所有涉及到文字标注的输入和修改的地方都有需求，因此建议采用比较优秀的中文输入法替代，并可以获得更高的输入效率。推荐使用紫光拼音输入法，可以在 http://www.download.com.cn/show.phtml?action=detail&id=5245 下载紫光输入法，天正为紫光输入法提供了建筑工程专业词库，启动紫光输入软件提供的“用户词库文本导入”，选择TArch5\sys\usr_vocable.txt。此后的输入就具备了专业词库的功能。用户可以参照usr_vocable.txt提供额外的词库。或者在今后文字录入的时候造词，紫光拼音可以自动记忆。

Q39. 对于图量很大的时候，wblock一大片图形非常慢，是否有解决方法？

    对话框方式的WBLOCK，如果保留图形，则相当于wblock再后调用oops，对于大图，可能非常慢。如果要保留图形，可以采用下列方法代替：
    1. SAVE存盘
    2. -wblock (简化命令-w)
    很快就完成
    3. 关闭图形，不要存盘。
    4. 打开刚刚存盘的图。

Q40. 局部移动、复制和整体移动、复制的区别？

    如果是整体操作，而用户回答“局部操作”，不会出现什么毛病，只是花费更多的等待时间，可能是难以忍受的。
如果是“局部操作”，而回答整体操作，那么墙角、墙洞都不正常。
举例：
    A墙包含B窗这个事实，如果局部操作“移动B窗到C墙”，那么将解除A－B的关系，而建立C－B的关系。
    如果整体操作“移动A和B”，那么移动后A－B关系不变，无需重新建立。
对于少量物体的修改，自动按照局部操作处理（不提示），因为处理量小，重新建立光线即可以。

    对于大量物体的修改，重新建立关系需要花费大量的时间，如果用户能提示系统无需重新建立关系，那么将节省等待时间。
整体操作的例子：把某层平面图移动一下，或复制到另外一个空白地方，不与已经存在的图发生联系。
局部操作的例子：单元镜像、常规的修改。

Q41. 通用图库，批量入库有时不成功？

    因为所选文件太多了，可以适当减少选择的文件数目。较简洁的文件名称和目录层次较浅的文件夹，有利于选择更多的文件。因为存储所选文件的缓存大小有限制。

Q42. 如何增加自己的线图案？

    通用图库打开线图案快捷。按增加普通图块的方法增加一个线图案单元，完成图块入库后，可以重制幻灯片代替线图案单元幻灯。

Q43. 如何把双坡楼梯和多跑楼梯的剖切位置从一跑移动到二跑？

    启动对象特性，把剖切位置改为“手动”，然后分别移动2侧夹点到二跑梯段，注意不要移动到梯段外，只有2侧的夹点都正确的移动完毕，剖切位置才移动到二跑。如果操作有误，可以重新把剖切位置改为“自动”，恢复默认状态，然后重新开始“手动”过程。

Q44. TArch5的【改门窗名】和【加门口线】功能在TArch6中找不到了？

    可以使用对象特性(Ctrl+1)来代替。【对象选择】具有过滤功能，可以配合对象特性用于更改多个对象的特性。此外也可以手工键入GMCM和JMKX，但这两个未开放的命令，将来不一定保留。

Q45. TArch6 for R16在Windows 98下不能另存旧版，不能新建和打开图库。

    AutoCAD 2004不支持Windows 98，用户可以参考AutoCAD的帮助文档《安装和许可指南》有关系统需求的描述。下面是AutoCAD 2004对操作系统的要求：
        Windows XP Professional
        Windows XP Home
        Windows Tablet PC
        Windows 2000
        Windows NT 4.0（带有 SP 6a 或更高版本）

Q46. 如何使用米制单位进行标注？
